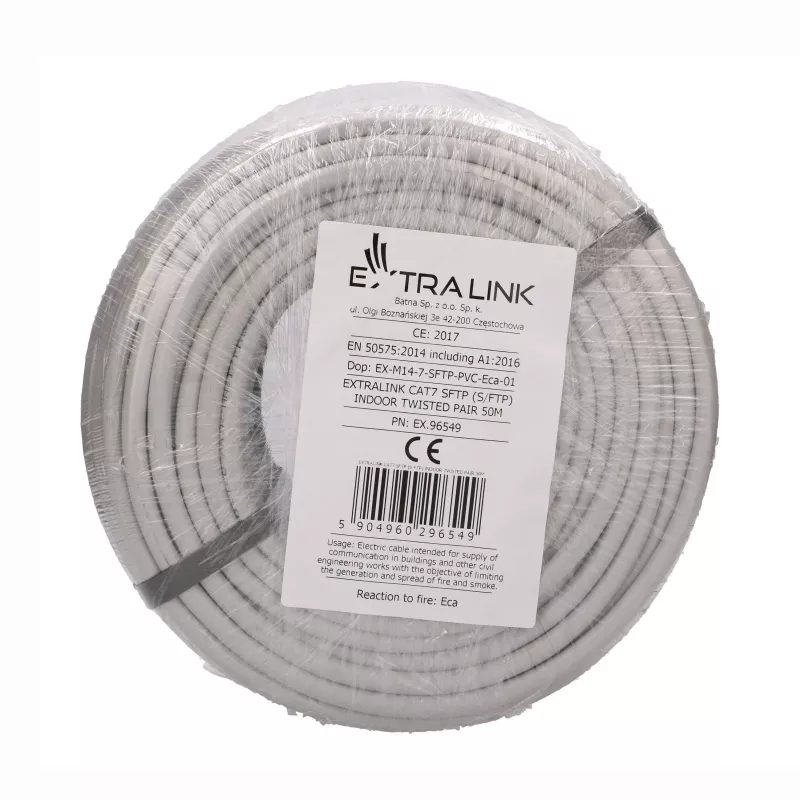

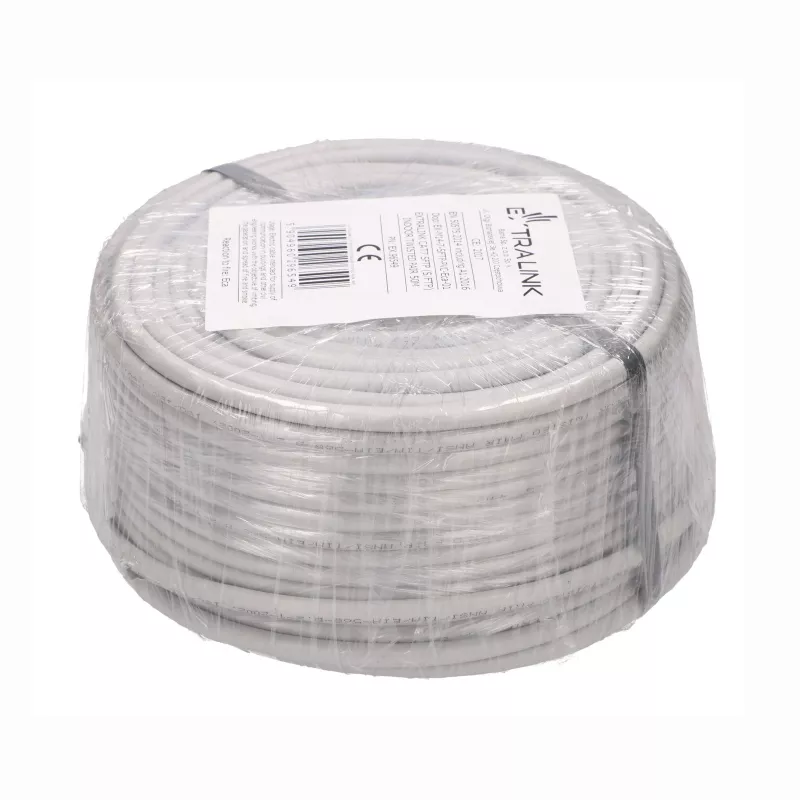

Extralink CAT7 S/FTP vidaus montavimo kabelis 50 m EX.96549

Kai kiekvienas signalo decibelas lemia tinklo stabilumą, o kabelių ryšuliai guli šalia maitinimo linijų, pasirinkimas tarp ekranuoto ir neekranuoto kabelio nėra vien techninis – tai investicija į sistemos patikimumą. „Extralink EX.96549“ – tai Cat7 S/FTP montavimo kabelis, sukurtas nuolatiniams pastatų tinklams, kur trikdžiai ir skersinis perkalbėjimas yra reali grėsmė duomenų perdavimui.

Privalumai

Visiškai ekranuota S/FTP konstrukcija (kiekviena pora atskirai folijoje + bendras pintas ekranas su drenavimo laidu) užtikrina aukščiausią apsaugą nuo elektromagnetinių trukdžių ir skersinio perkalbėjimo, ypač kai kabeliai klojami tankiais ryšuliais ar šalia maitinimo kabelių. Kietieji 23 AWG variniai laidininkai užtikrina mažą nuolatinės srovės varžą ir stabilų signalo perdavimą iki 600 MHz dažniu, palaikydami 10 Gbit/s spartą (10GBASE-T) bei žemesnes 2,5G/5GBASE-T spartas. LSŽ (mažai dūmų, be halogenų) apvalkalas degdamas išskiria minimaliai dūmų ir nėra toksiškas, todėl tinka biurams, viešosioms erdvėms ir kitoms patalpoms, kuriose svarbi priešgaisrinė sauga.

Kam tinka

• Nuolatiniam struktūrizuotam kabelinių tinklų įrengimui biuruose, duomenų patalpose ir komerciniuose pastatuose
• 10 Gigabit Ethernet jungtims ir didelės spartos darbo vietų prijungimui
• Instaliacijoms, veikiamoms elektromagnetinių trukdžių, tankiai supakuotiems kabeliams ar šalia maitinimo linijų
• Ekranuotų skydelių, tinklo lizdų ir keystone modulių prijungimui
• IP kamerų, belaidžių prieigos taškų ir PoE įrenginių linijoms, reikalaujančioms visiško ekranavimo

Pagrindinės specifikacijos

• Gamintojas: Extralink
• Modelis / MPN: EX.96549
• EAN: 5904960296549
• Kabelio standartas: Cat7 (7 kategorija), Class F / FA

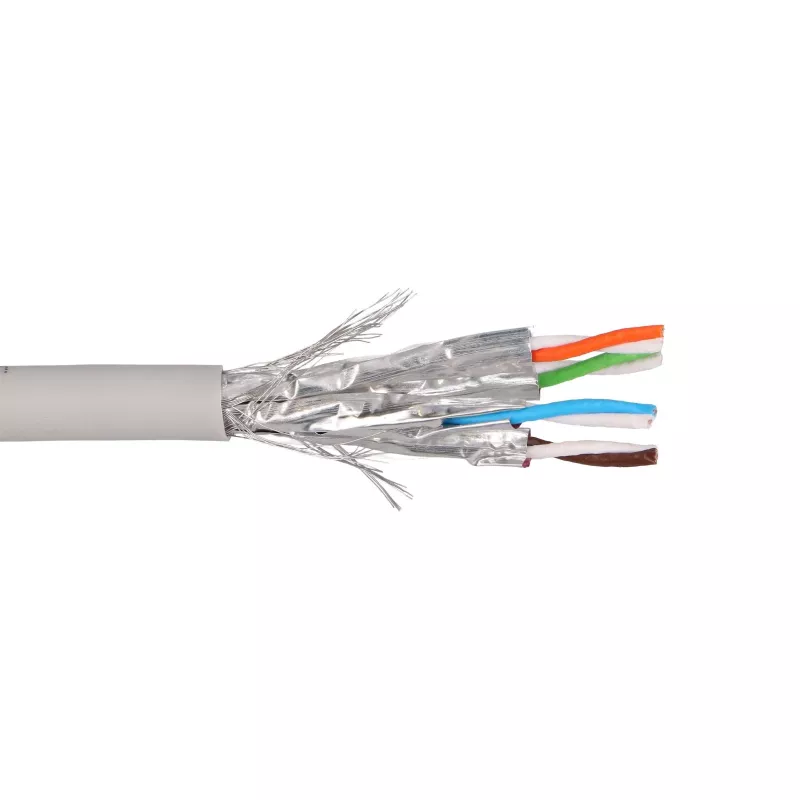

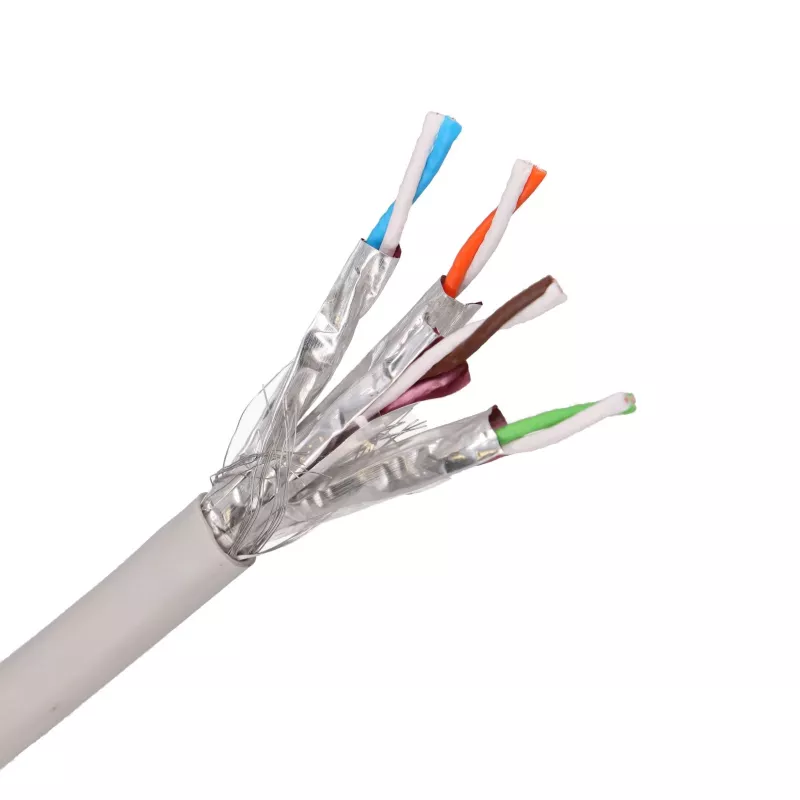

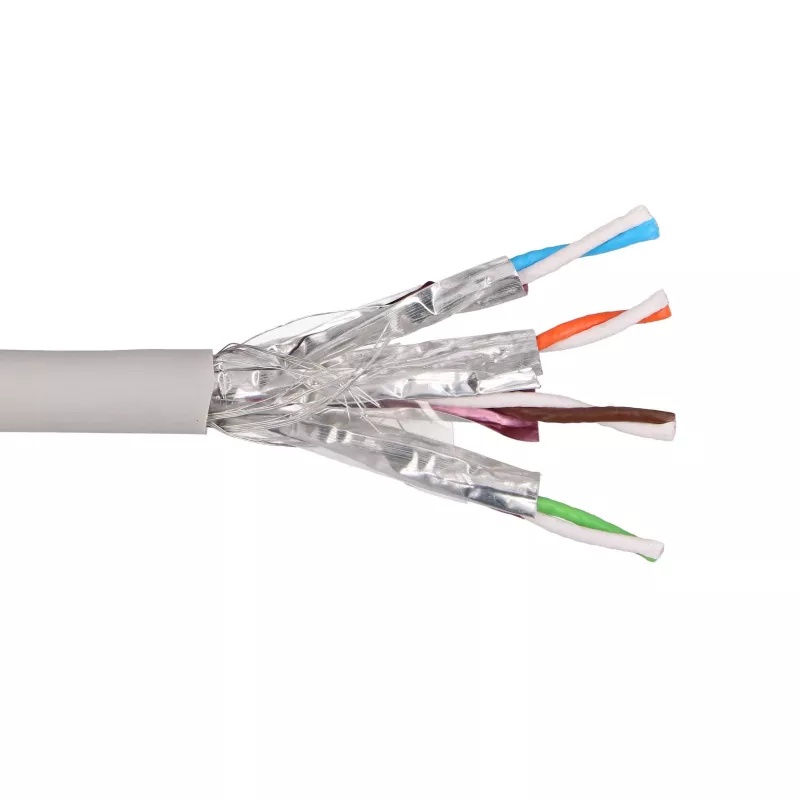

• Ekranavimas: S/FTP (kiekviena pora folijoje + bendras pintas ekranas su drenavimo laidu)
• Laidininkas: kietas varis (CU), 23 AWG
• Poros: 4 vytos poros (8 laidininkai)
• Izoliacija: PE / HDPE dielektrikas
• Apvalkalas: LSZH (mažai dūmų, be halogenų), vidaus montavimui
• Dažnių juosta: iki 600 MHz
• Perdavimo sparta: iki 10 Gbit/s (10GBASE-T); taip pat 2,5G/5GBASE-T
• Būdingoji varža: 100 Ω
• Standartai: ISO/IEC 11801, EN 50173-1, IEC 61156-5, EN 50288
• Ilgis: 50 m

Kaip naudoti

Nutieskite kabelį planuota trasa, vengdami aštrių lenkimų, mažesnių už minimalų lenkimo spindulį. Nupjaukite reikiamo ilgio gabalą, nuimkite LSZH apvalkalą, atlenkite bendrą pintą ekraną ir prijunkite drenavimo laidą prie įžeminimo skydelyje, tada minimaliai išsukite poras ir užspauskite ant ekranuotų Cat6A ar Cat7 keystone lizdų, skydelių ar RJ45 kištukų pagal T568A/T568B spalvų schemą. Užtikrinkite ekrano tęstinumą nuo galo iki galo ir prijunkite ekraną prie įžeminimo stove, kad būtų pasiekta visa S/FTP nauda. Po montavimo patikrinkite kiekvieną jungtį sertifikuotu kabelių testeriu, kad įsitikintumėte teisingu sujungimu ir veikimu.

Rekomendacijos

Kad 10 Gigabit ryšys veiktų patikimai, laikykitės 100 m kanalo ilgio ribos, naudokite ekranuotus (STP) jungiklius ir lizdus visoje linijoje, o ekraną įžeminkite viename arba abiejuose galuose pagal jūsų įžeminimo schemą. Stenkitės, kad porų vytos būtų kuo arčiau užspaudimo vietos, venkite tiesti kabelį lygiagrečiai su maitinimo linijomis, o prieš pradėdami eksploatuoti, sertifikuokite kiekvieną sumontuotą jungtį pagal ISO/IEC 11801.
