Extralink CAT7 S/FTP vidaus montavimo kabelis 100 m EX.96556

Ar jūsų tinklas atsparus trikdžiams, kai šalia eina maitinimo kabeliai ar kabelių ryšuliai tampa tankūs? „Extralink CAT7 S/FTP“ kabelis EX.96556 sukurtas būtent tokioms sąlygoms – jis užtikrina stabilų 10 Gbit/s ryšį net elektriškai triukšmingoje aplinkoje.

Privalumai

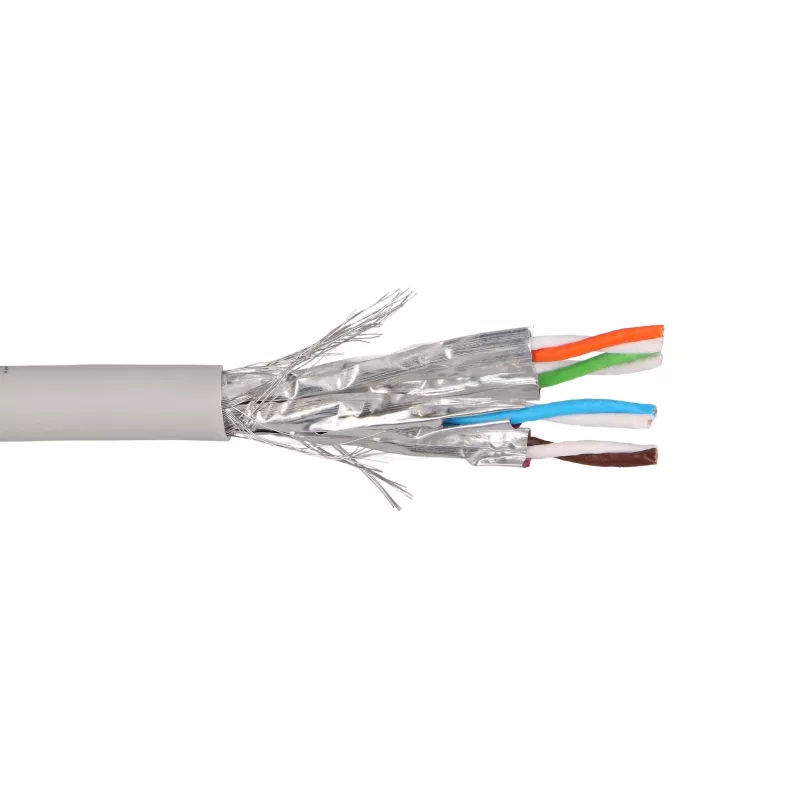

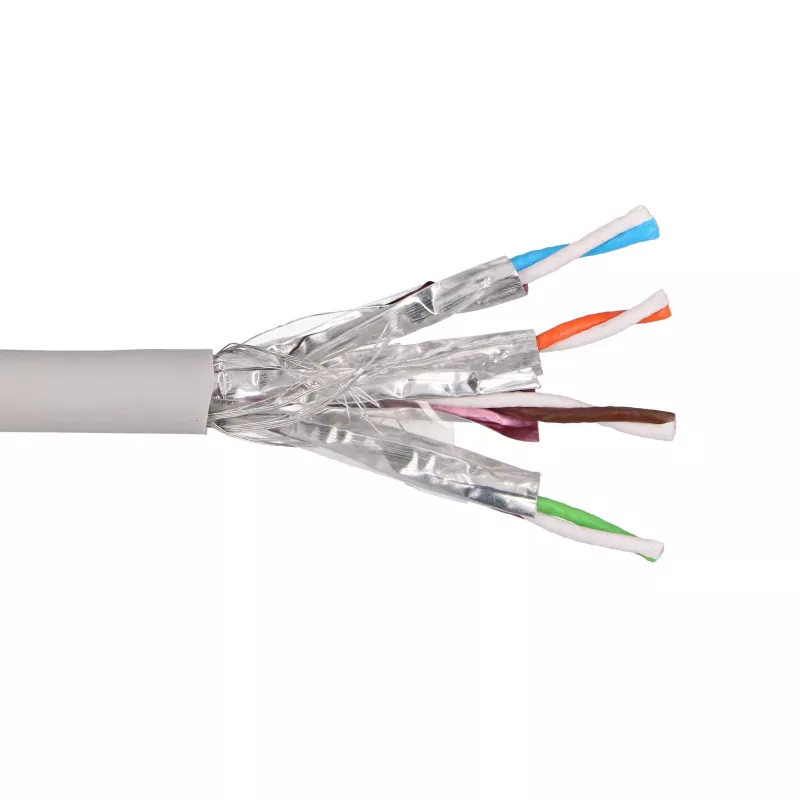

Visiškai ekranuota S/FTP konstrukcija (kiekviena pora atskirai folijoje + bendras pintas ekranas su įžeminimo laidu) suteikia aukščiausią apsaugą nuo išorinių elektromagnetinių trukdžių ir tarpusavio kryžminės įtakos. Kietieji variniai laidininkai užtikrina mažą nuolatinę varžą ir stabilų signalo perdavimą ilgose atkarpose. LSŽ (LSZH) apvalkalas nedegdamas neišskiria toksiškų halogeninių dujų, todėl kabelis tinkamas naudoti biuruose, viešosiose erdvėse ir kituose uždarose patalpose. Kabelis atgal suderinamas su Cat6A, Cat6 ir Cat5e įranga, o 100 m ritė yra patogus kiekis nedidelio biuro ar vieno aukšto kabelinei instaliacijai.

Kam tinka

• Nuolatinė struktūrizuota kabelinė instaliacija biuruose, serverinėse ir komerciniuose pastatuose
• 10 Gigabit Ethernet magistralės ir didelės spartos darbo vietų jungtys
• Įrengimas šalia elektromagnetinių trukdžių šaltinių, tankiuose kabelių ryšuliuose ar šalia maitinimo linijų
• Ekranuotų skirstomųjų plokščių, tinklo lizdų ir keystone modulių prijungimas
• IP kamerų, belaidžių prieigos taškų ir PoE įrenginių linijos, reikalaujančios visiško ekranavimo

Pagrindinės specifikacijos

• Gamintojas: Extralink
• Modelis / MPN: EX.96556
• EAN: 5904960296556
• Kabelio standartas: Cat7 (7 kategorija), Class F / FA
• Ekranavimas: S/FTP (kiekviena pora folijoje + pintas ekranas su įžeminimo laidu)
• Laidininkas: kietas varis (CU), 23 AWG
• Poros: 4 vytos poros (8 laidininkai)
• Izoliacija: PE / HDPE dielektrikas
• Apvalkalas: LSZH (mažai dūmų, be halogenų), vidaus montavimui, pilka
• Dažnių juosta: iki 600 MHz
• Perdavimo sparta: iki 10 Gbit/s (10GBASE-T); taip pat 2,5G/5GBASE-T
• Būdingoji varža: 100 Ω
• Standartai: ISO/IEC 11801, EN 50173-1, IEC 61156-5, EN 50288

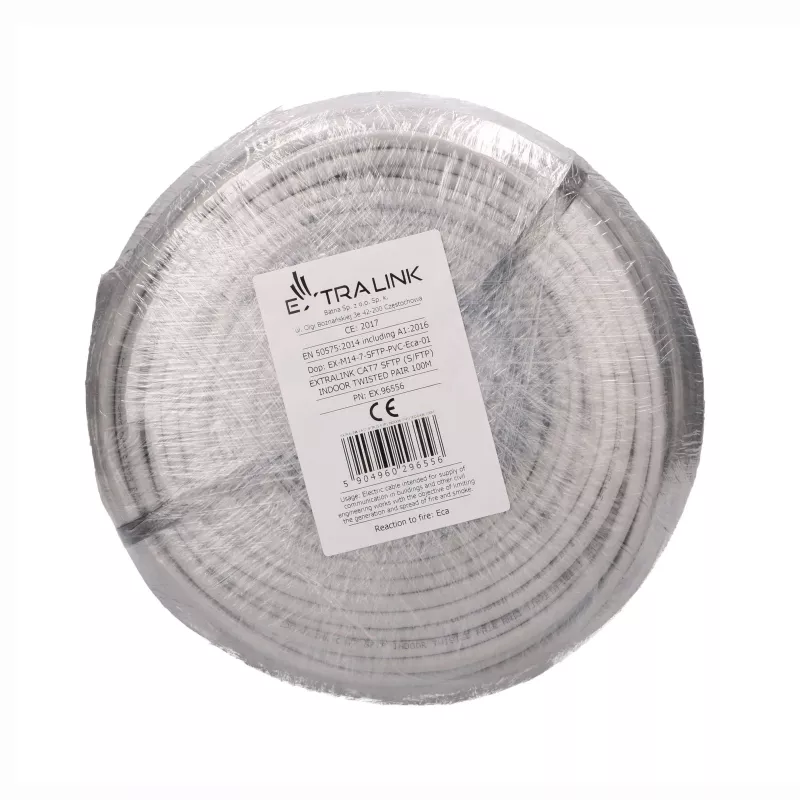

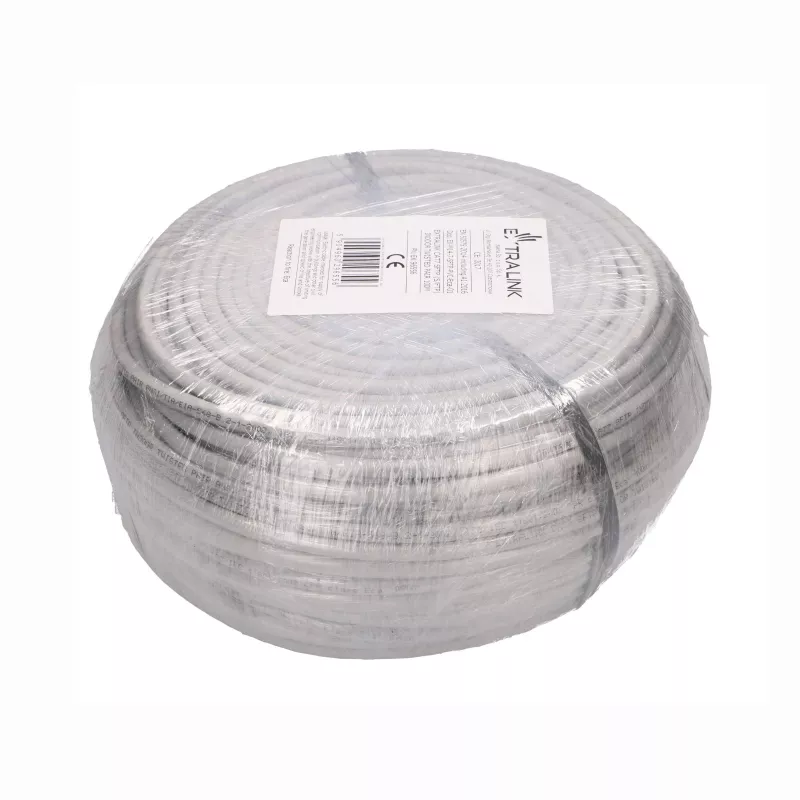

• Ilgis: 100 m ritė

Kaip naudoti

Iš ritės ištraukite reikiamą ilgį, tiesdami kabelį pagal suplanuotą maršrutą, vengdami staigių lenkimų. Nupjaukite reikiamą ilgį, nuimkite LSZH apvalkalą, atlenkite pintą ekraną ir prijunkite įžeminimo laidą prie skirstomosios plokštės įžeminimo. Kiekvieną vytą porą išsukite minimaliai ir užspauskite ant ekranuotų Cat6A ar Cat7 keystone lizdų, skirstomųjų plokščių ar RJ45 kištukų pagal T568A/T568B spalvų schemą. Užtikrinkite ekrano tęstinumą nuo galo iki galo ir prijunkite ekraną prie žemės stovo pusėje, kad būtų pasinaudota visais S/FTP privalumais. Po montavimo patikrinkite kiekvieną liniją sertifikuotu kabelių testeriu, kad įsitikintumėte teisingu sujungimu ir veikimu.

Rekomendacijos

Kad 10 Gigabit ryšys veiktų patikimai, laikykitės 100 m kanalo ilgio ribos, visoje linijoje naudokite ekranuotas (STP) jungtis ir lizdus, o ekraną įžeminkite viename arba abiejuose galuose pagal jūsų įžeminimo schemą. Vytas poras palikite susuktas kiek įmanoma arčiau užspaudimo vietos, venkite tiesti kabelį lygiagrečiai su maitinimo kabeliais ir prieš pradedant eksploatuoti sertifikuokite kiekvieną sumontuotą liniją pagal ISO/IEC 11801.
