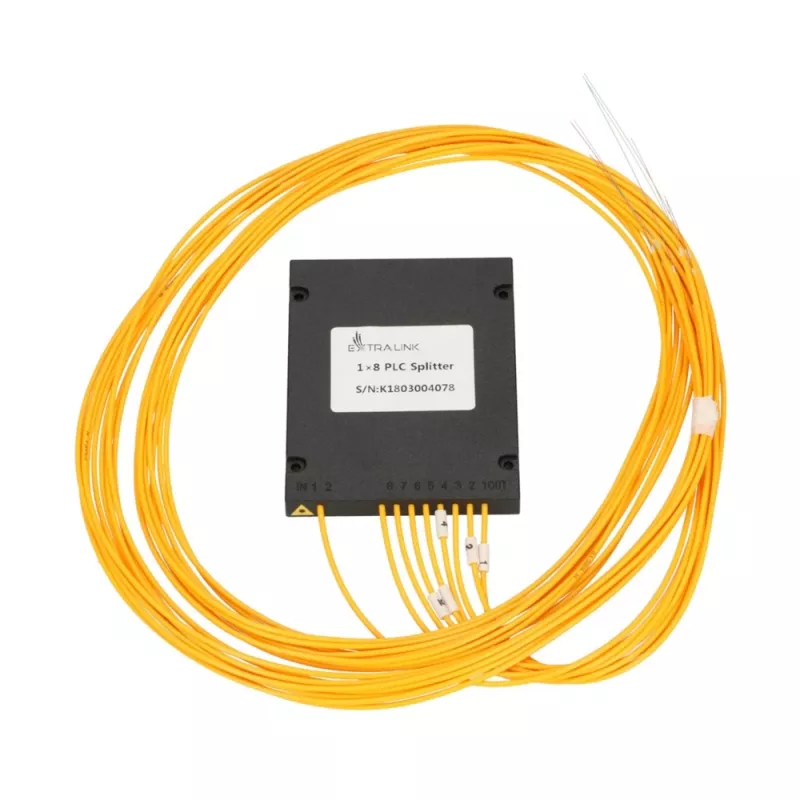

Plookštelinis optinis skirstytuvas PLC 1:8 Extralink SC/APC 2,0 mm 1,5 m G657A ABS modulis (be jungčių)

Plookštelinis optinis skirstytuvas PLC (Planar Lightwave Circuit) Extralink 1:8 yra kompaktiškas pasyvus įrenginys, skirtas vienam optiniam signalui padalinti į aštuonis išėjimus. Jis pagamintas kaip ABS modulis su G.657.A1 vienmodžiu šviesolaidžiu, naudoja SC/APC prievado geometriją ir 2,0 mm kabelio skersmenį. Įrenginys tiekiamas be jungčių, todėl tinka tiesioginei integracijai į šviesolaidžių skirstomuosius rėmus, pataisų skydelius, sujungimo dėžes arba individualius kabelių surinkimo mazgus; bendras kabelio ilgis yra 1,5 m, užtikrinantis pakankamą siekį tipiniams stovo ar korpuso įrenginiams.

Privalumai

Extralink 1:8 PLC skirstytuvas užtikrina tolygų galios paskirstymą per aštuonis išėjimus su stabiliomis spektrinėmis charakteristikomis, būdingomis plokštelinės šviesos bangolaidžio technologijai. ABS modulio konstrukcija suteikia mechaninę apsaugą ir lengvą montavimą skirstomuosiuose korpusuose. G.657.A1 vienmodžio šviesolaidžio naudojimas užtikrina gerą lenkimo atsparumą montuojant ankštose erdvėse, o SC/APC prievado geometrija palaiko mažo atspindžio jungtis, kai naudojama su APC įranga.

Kur naudoti

• FTTx pasyviuose optiniuose tinkluose (PON), kai vienas tiekėjas turi aptarnauti kelis abonentus
• Šviesolaidžio iki namų (FTTH) paskirstymui spintose ir abonentų korpusuose
• Integracijai į pataisų skydelius, sujungimo dėklus arba individualius paskirstymo laidus
• Telekomunikacijų ir duomenų centrų šviesolaidžių skirstymo užduotims, reikalaujančioms kompaktiškų ABS modulių

Pagrindinės specifikacijos

• Skirstymo santykis: 1 įėjimas į 8 išėjimus
• Šviesolaidžio tipas: vienmodis, atitinka G.657.A1
• Jungties tipas (prievado geometrija): SC/APC (modulis tiekiamas be sumontuotų jungčių)
• Kabelio skersmuo: 2,0 mm
• Bendras kabelio ilgis: 1,5 m
• Modulio korpuso medžiaga: ABS
• Pasyvus įrenginys, nereikalauja maitinimo

Naudojimo instrukcija

Paruoškite montavimo vietą skirstomojoje dėžėje arba stove montuojamame skydelyje ir pritvirtinkite ABS modulį tinkamais spaustukais arba tvirtinimo taškais. Jei reikalingos jungtys, užbaikite šviesolaidžių galus SC/APC jungtimis arba suvirinkite modulio pynimo laidus prie iš anksto paruoštų kabelių pagal standartines šviesolaidžių paruošimo ir poliravimo procedūras. Nutieskite ir pritvirtinkite 2,0 mm šviesolaidžius, vengdami staigių lenkimų; laikykitės standartinių lenkimo spindulio rekomendacijų G.657.A1 šviesolaidžiui. Po mechaninio montavimo ir jungčių/suvirinimo patikrinkite kiekvieną išėjimą optiniu galios matuokliu arba OTDR, kad įsitikintumėte įterpimo nuostoliais ir tolygumu.

Rekomendacijos

Atsargiai elkitės su šviesolaidžių galais ir ABS moduliu, kad išvengtumėte užteršimo ir mikrolenkimų. Naudokite APC jungtis, kad sumažintumėte atspindžius ir užtikrintumėte stabilų PON veikimą. Montavimo metu laikykite modulį švarioje aplinkoje ir po bet kokio suvirinimo ar jungčių montavimo atlikite optinius matavimus, kad patvirtintumėte numatytus skirstymo santykius ir nuostolius.
