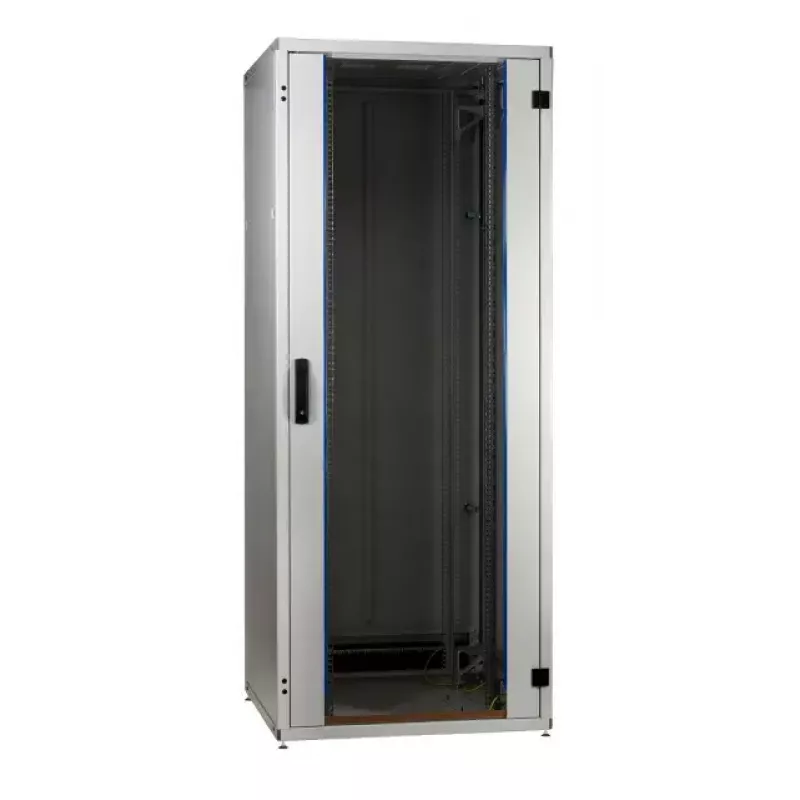

Laisvai pastatomas stelažinis kabinetas EFB Elektronik PRO-2486GR.G1SV 24U, max apkrova 1000 kg, raktinis užraktas, IP20, pilkas

Šis laisvai pastatomas stelažinis kabinetas EFB Elektronik PRO-2486GR.G1SV yra 19" tinklo kabinetas, skirtas patalpų tinklo, serverių ir telekomunikacijų įrangai. Plieninė konstrukcija su varžtais sujungtu rėmu pristatoma visiškai surinkta, yra savaime vėdinama ir išardoma. Viduje sumontuoti keturi cinkuoti 19" profiliai (du priekyje, du gale) su begaliniu gylio reguliavimu ir atvirkštine stelažo vienetų numeracija. Priekinės durelės turi 5 mm sertifikuotą apsauginį stiklą ir užrakinamą 3 taškų sukimo rankenėlę (iki 24U – 1 taško), su profilio puscilindru, atitinkančiu DIN18252 / EN 1303; puscilindras yra keičiamas kliento (30/10 mm). Galinės durelės yra vientisos sutrumpintos plieninės durelės su dviem fiksavimo spynomis (raktas toks pat kaip priekinių), o apačioje yra 3U kabelių įvado plokštė (690 x 67 mm). Stogas ir dugnas turi iš anksto išmuštas angas kabelių įvedimui, o stogas paruoštas 2 arba 4 ventiliatorių blokams; dugnas turi išmuštą angą filtrams ar kabelių įvado moduliams. Visos kabineto sekcijos yra įžemintos, o gale centre sumontuota iš anksto surinkta įžeminimo juosta (jungtys: 2 x M5 + 2 x 8 mm). Dažymas RAL7035 (šviesiai pilkas), apsaugos laipsnis IP20. Pristatoma ant vienkartinio padėklo transportavimo pakuotėje.

Privalumai

Kabinetas pasižymi tvirta plienine konstrukcija su begaliniu gylio reguliavimu cinkuotais 19" profiliais, apversta stelažo vienetų numeracija aiškiam montavimui ir užrakinamomis priekinėmis durelėmis su apsauginiu stiklu, užtikrinančiomis kontroliuojamą prieigą ir įrangos matomumą. Iš anksto sumontuotas įžeminimas, kelios kabelių įvado angos ir stogo paruošimas ventiliatoriams supaprastina montavimą ir aušinimo planavimą. Pridedami aksesuarai, tokie kaip veržlės, išlyginimo kojelės, įžeminimo kabeliai ir raktai, leidžia nedelsiant pradėti eksploatuoti.

Tinka

• Mažoms ir vidutinėms serverinėms bei duomenų spintoms
• Tinklo ir telekomunikacijų įrangos montavimui (jungikliai, pataisų plokštės, maršrutizatoriai)
• Patalpų IT įrenginiams, kuriems reikalingas saugus, užrakinamas stelažinis montavimas
• Aplinkoms, kuriose reikalingas kabelių valdymas ir paruoštas vėdinimas

Pagrindinės specifikacijos

• Modelis: EFB Elektronik PRO-2486GR.G1SV
• Montavimo aukštis: 24U (19")
• Maksimali apkrova: 1000 kg (gyliams 600 / 800 mm)
• Apsaugos klasė: IP20 (naudojimui patalpose)
• Medžiaga: plieno lakštinis korpusas su varžtais sujungtu rėmu
• Priekinės durelės: apsauginis stiklas 5 mm, užrakinama 3 taškų rankenėlė (1 taškas iki 24U)
• Profiliai: 4 x cinkuoti 19" profiliai, reguliuojamo gylio
• Įžeminimas: vidinis sekcijų įžeminimas, iš anksto sumontuota įžeminimo juosta (2 x M5 + 2 x 8 mm)
• Apdaila: RAL7035, šviesiai pilka
• Pridedami aksesuarai: šepetys, veržlių rinkinys (20 vnt.), įžeminimo juosta ir įžeminimo kabeliai, 4 išlyginimo kojelės M12, 2 raktai

Kaip naudoti

Pastatykite kabinetą ant stabilaus, lygaus paviršiaus ir sureguliuokite išlyginimo kojeles, kad pasiektumėte teisingą išlyginimą. Įrangą montuokite į 19" profilius naudodami pridedamas veržles; jei reikia, sureguliuokite profilio gylį pagal įrenginio dydį. Kabelius veskite per stogo, dugno arba galines kabelių įvado angas, o didesniems kabelių ryšuliams naudokite 3U apatinę plokštę. Prijunkite įžeminimo juostą prie pastato įžeminimo naudodami pridedamus įžeminimo kabelius. Jei reikalingas aktyvus vėdinimas, stogo išpjovose sumontuokite ventiliatorių blokus, o dugno išmuštose angose – filtrus arba kabelių įvado modulius.

Rekomendacijos

Kad veikimas būtų saugus ir patikimas, apkrovą tolygiai paskirstykite per montavimo lygius ir neviršykite 1000 kg maksimalios apkrovos. Naudokite iš anksto išmuštas angas ir paruoštas ventiliatorių vietas tinkamam kabelių valdymui ir šilumą generuojančios įrangos vėdinimui. Įsitikinkite, kad kabinetas prijungtas prie tinkamo įžeminimo taško, o įprasto veikimo metu laikykite priekines ir galines dureles uždarytas, kad būtų užtikrintas fizinis saugumas ir oro srauto dizainas.
