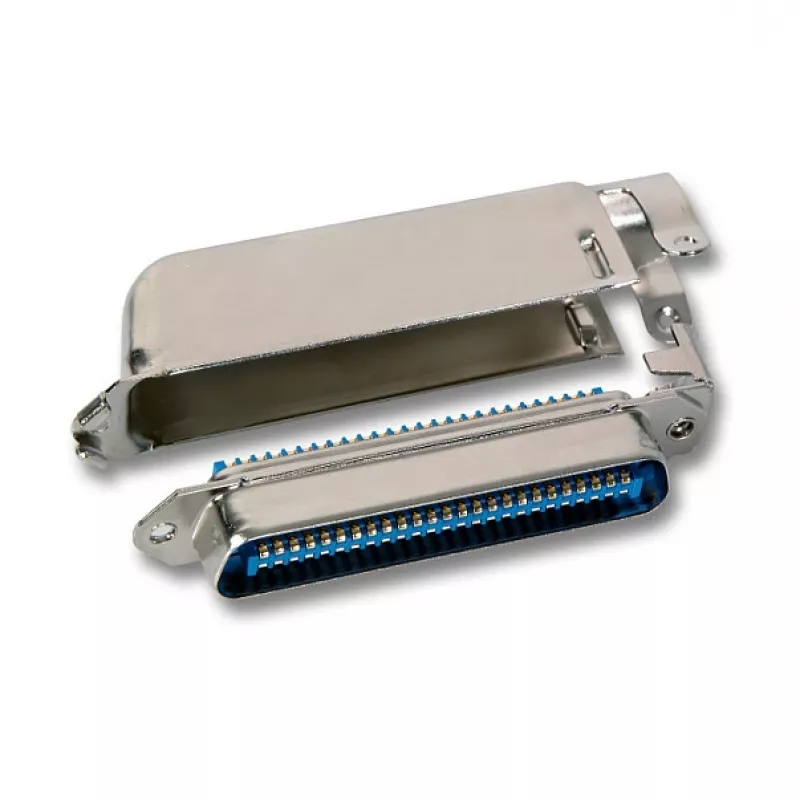

EFB ELEKTRONIK E-57/50 MO 50 kontaktų Centronics vyriškas 90° lizdas

Kai kasdienis darbas serverinėse ar pramoninėse spintose reikalauja nestandartinių sprendimų, dažnai tenka patiems konstruoti SCSI-1 periferinių įrenginių sujungimo kabelius. EFB ELEKTRONIK E-57/50 MO Centronics lizdas – tai komponentas, kuris leidžia tai padaryti greitai ir patikimai. Šis 50 kontaktų vyriškas lizdas su 90° kabelio išėjimu yra sukurtas darbui ankštose erdvėse, kur kabelio lenkimas standartiniu kampu būtų sudėtingas arba nepageidaujamas.

Pagrindinės specifikacijos

• Tipas: Centronics, 50 kontaktų vyriškas
• Orientacija: 90° kampas, taupantis vietą kabelių trasose
• Litavimo kontaktai – tvirtas ir nuolatinis sujungimas
• Korpusas: PBT, kontaktai – vario lydinys su aukso danga ant nikelio
• Elektros parametrai: 1 A kontaktui, 250 V AC, izoliacijos varža >1000 MΩ
• Darbinė temperatūra: nuo -25°C iki +85°C
• Metalinis ekranas apsaugo nuo elektromagnetinių trukdžių
• Suderinamas su SCSI-1 ir panašiomis 50 kontaktų Centronics sąsajomis

Kodėl verta rinktis

Šis lizdas sukurtas patikimumui duomenų perdavimo ir periferinių įrenginių jungimo grandinėse. 90° konstrukcija sumažina kabelio įtempimą ir leidžia tvarkingai suvesti kabelius net ir labai mažose erdvėse. Auksu dengti kontaktai užtikrina mažą perėjimo varžą ir ilgalaikę apsaugą nuo korozijos. PBT korpusas atsparus mechaniniams įtempimams ir aukštai temperatūrai, todėl tinka pramoninėms aplinkoms. Litavimo kontaktai garantuoja nuolatinį, atsparų vibracijai sujungimą – būtina sąlyga kritinėse sistemose.

Kam tinka

• Gaminant nestandartinius „aštuonkojų“ kabelius SCSI-1 įrenginiams
• Taisant ar prailginant senus Centronics 50 kontaktų kabelius
• Pramoninės automatikos ir duomenų rinkimo sistemose
• Testavimo ir matavimo įrangos jungtyse
• Serverių ir saugyklų jungtims ankštose spintose

Naudojimo patarimai

E-57 serija iš EFB ELEKTRONIK garsėja kokybe ir suderinamumu. Šis lizdas skirtas montuoti ant kabelio – jis lituojamas tiesiai prie laidų, o ne į spausdintinę plokštę. Tai nėra paruoštas kabelio rinkinys – jums reikės tinkamo 50 laidų kabelio ir litavimo įgūdžių. Metalinis ekranas užtikrina įžeminimą ir apsaugą, tačiau norint optimalaus veikimo, būtina tinkamai prijungti kabelio ekraną. Masinei gamybai gali būti tinkamesnė užspaudžiama versija, tačiau prototipams ir remontui litavimas dažnai yra geresnis pasirinkimas.

Patarimas: prieš lituodami įsitikinkite, kad kabelio skerspjūvis atitinka kontaktų litavimo kaušelius – tai užtikrins patikimą kontaktą ir išvengsite pertrūkių veikimo metu.
