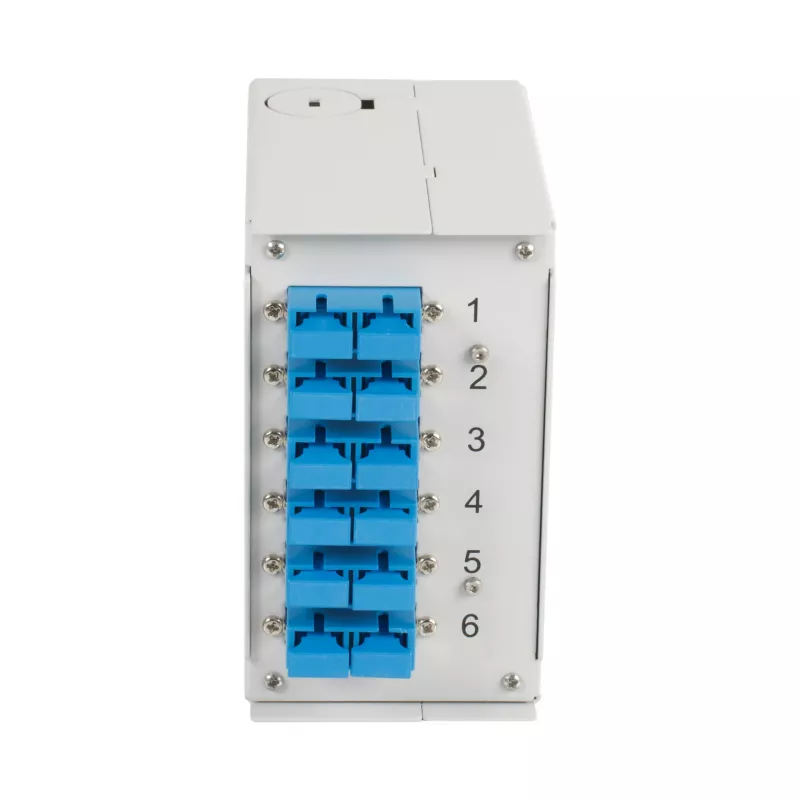

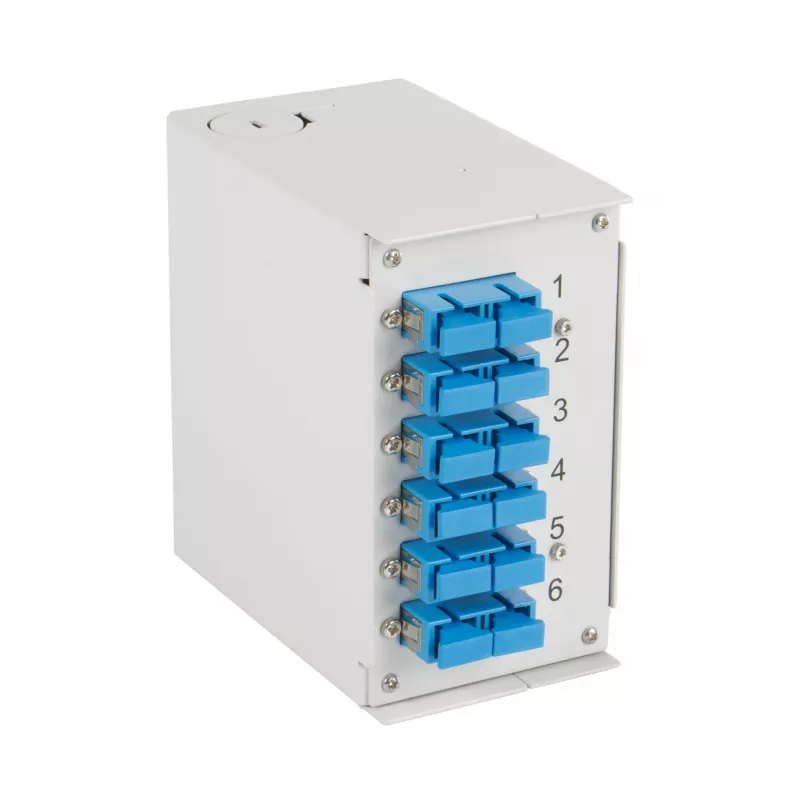

EFB Elektronik DIN Rail Box OS2 6x SC-Duplex Coupler be Pigtails (BHS60223.6)

Šeši iš anksto sumontuoti SC-Duplex poriniai adapteriai, tvarkingai įkomponuoti į miltelinio dažymo plieno korpusą, leidžia skirstymo spintoje sutvarkyti iki 12 vienmodžių pluoštų be atskiro patch panelo. Sprendimas, kuris pirmiausia pastebimas dėl kompaktiškos konstrukcijos ir integruoto sujungimų padėklo – nereikia nei papildomų tvirtinimo elementų, nei papildomo montavimo laiko.

Kodėl verta rinktis šią paskirstymo dėžę

• 6 SC-Duplex poriniai adapteriai jau sumontuoti – prijungimas atliekamas iš karto, be papildomų dalių paieškos.
• Integruotas sujungimų padėklas talpina iki 12 sujungimų (crimp arba heat shrink tipo) – sujungimai apsaugoti ir tvarkingai atskirti.
• Tvirtas milteliniu būdu dažytas plieno korpusas (RAL 7035) atlaiko pramoninę aplinką ir ilgalaikį naudojimą.
• Montuojama ant standartinės 35 mm DIN bėgelio (TS35) – integruojama į esamą spintos struktūrą be papildomų laikiklių.
• Du M20 kabelių įvadai su integruotu tempimo atleidimu – kabeliai laikomi saugiai ir tvirtai.
• Palaiko vienmodį OS2 pluoštą (G.657.A1 / G.652.D), darbinė temperatūra nuo -25°C iki +70°C.

Kam tinka

Sistemų integratoriams, skydų surinkėjams ir techninės priežiūros specialistams, dirbantiems su vienmodžiu OS2 pluoštu pramoninėse valdymo spintose, pastatų automatizavimo sistemose ar ryšių skirstymo mazguose. Tinka tiems, kurie nori kompaktiškos DIN bėgelio dėžės su integruotu sujungimų valdymu, tačiau pigtailus renkasi patys pagal konkretų projektą.

Techniniai duomenys

• Gaminio tipas: pluošto optikos paskirstymo dėžė
• Montavimas: DIN bėgelis (TS35)
• Pluošto tipas: vienmodis OS2
• Jungčių tipas: SC-Duplex
• Prievadų skaičius: 6
• Maks. pluoštų talpa: 12
• Pigtailai pridedami: ne
• Sujungimų padėklas: taip, iki 12 sujungimų
• Korpuso medžiaga: plieno skarda, miltelinis dažymas
• Spalva: šviesiai pilka (RAL 7035)
• Apsaugos klasė: IP20
• Kabelių įvadas: 2x M20 kabelių įvadai
• Darbinė temperatūra: -25°C iki +70°C
• Atitiktis: RoHS, CE

Naudojimas

Dėžė tvirtinama ant 35 mm DIN bėgelio valdymo spintoje. Įvedami kabeliai per M20 įvadus, užfiksuojami tempimo atleidimo mechanizmu, o pluoštai sujungiami su SC pigtailais (įsigyjami atskirai) ir sujungimai išdėstomi integruotame padėkle. Uždarius dangtį, sujungimai lieka apsaugoti nuo dulkių ir mechaninio poveikio.

Patarimas: kad sujungimas būtų pilnas, iš anksto užsisakykite suderinamus SC pigtailus. Prieš pradėdami darbą įsitikinkite, kad DIN bėgelis tinkamai įžemintas – taip išvengsite galimų trukdžių. Sujungimus dėkite į padėklą prieš uždarydami dangtį, kad jie liktų tvarkingi ir apsaugoti visą eksploatacijos laiką.
