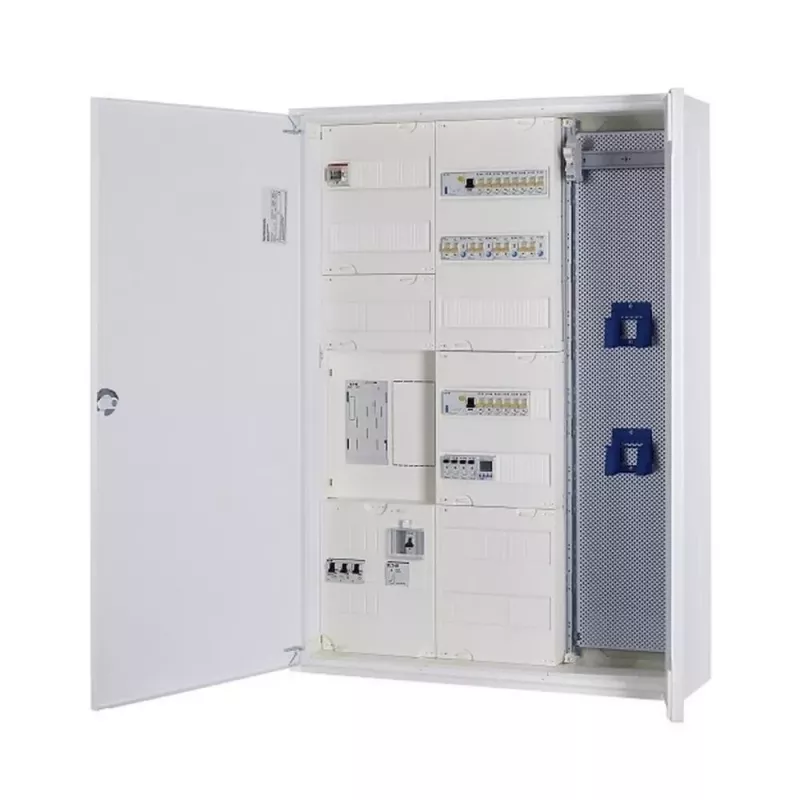

Eaton ZSD-Z17A1239 skaitiklių skydas, 1 laukas, 63 A, 230/400 V AC 259198

Renovuojant ar statant naują objektą, skaitiklių skydas dažnai tampa butelio kaklu – netinkamas sprendimas gali atidėti elektros prijungimą arba reikalauti brangių perdirbimų. Eaton ZSD-Z17A1239 su 63 A vardine srove ir 5 polių šynų sistema (L1, L2, L3, N, PE) užtikrina patikimą pagrindą tiek vienfaziam, tiek trifaziam apskaitos prietaisui. Šis vieno lauko skydas jau dalinai iš anksto sujungtas, todėl montavimas tampa paprastesnis ir greitesnis.

Kodėl verta rinktis

• Universalus pritaikymas: tinka vienfaziams ir trifaziams skaitikliams.
• Patogus montavimas: dalinis išankstinis sujungimas padeda sutaupyti laiko.
• Ilgaamžiškumas: cinkuoto plieno korpusas atsparus korozijai.
• Standartų atitiktis: atitinka DIN VDE 0603-1 ir VDE-AR-N 4100 reikalavimus.
• Erdvės rezervas: papildomi 3 modulių blokai (12 PLE) leidžia įrengti papildomus apsaugos įtaisus.

Techninė specifikacija

• Gamintojas: Eaton
• Modelis: ZSD-Z17A1239
• Produkto kodas: 259198
• Vardinis srovės stipris: 63 A
• Vardinė įtampa: 230/400 V AC
• Laukų skaičius: 1
• Skaitiklių vietos: 1 (vienfazis arba trifazis)
• Prijungimas: varžtiniai gnybtai
• Pagrindinių gnybtų skerspjūvis: iki 25 mm²
• Skaitiklio gnybtų skerspjūvis: iki 16 mm²
• Montavimas: įleidžiamas arba viršutinis skirstomasis skydas
• Medžiaga: cinkuotas plienas
• Matmenys: plotis 250 mm, aukštis 450 mm, gylis 120 mm

Kam tinka

Šis skaitiklių skydas rekomenduojamas elektrikams, statybų rangovams ir objektų prižiūrėtojams, kurie įrengia ar atnaujina elektros apskaitos mazgus gyvenamuosiuose namuose, butuose ar nedideliuose komerciniuose pastatuose. Jis puikiai tinka ten, kur reikalingas vienas skaitiklis su galimybe prijungti papildomus modulius.

Naudojimo instrukcija

Montuokite tik kvalifikuotas elektrikas, laikydamasis galiojančių elektros įrenginių įrengimo taisyklių. Prieš pradėdami darbus, įsitikinkite, kad maitinimas išjungtas. Skydą galima montuoti įleidžiamai arba ant sienos, priklausomai nuo skirstomojo skydo tipo. Prijunkite pagrindinius laidininkus prie varžtinių gnybtų (iki 25 mm²), o skaitiklio grandinę – prie atskirų gnybtų (iki 16 mm²). Naudokite tik tinkamo skerspjūvio laidus ir laikykitės gamintojo nurodymų.

Patarimas: prieš montuodami įsitikinkite, kad skirstomasis skydas atitinka DIN VDE 0603-1 reikalavimus. Jei planuojate įrengti papildomus apsauginius automatinius jungiklius, palikite vietos 3 modulių blokams (12 PLE). Visada naudokite momentinį raktą varžtams priveržti – taip užtikrinsite patikimą kontaktą ir išvengsite perkaitimo.
