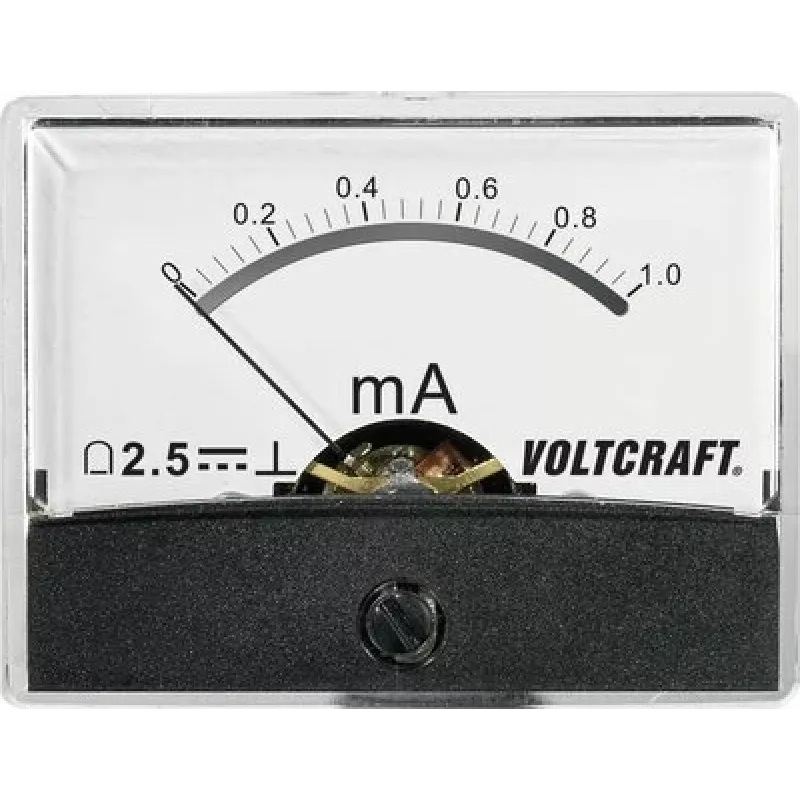

VOLTCRAFT AM-60X46/1MA/DC analoginis skydinis matuoklis, DC srovė 0-1 mA, judančioji ritė, 46x60 mm

Skydinių spintų projektuotojams ir techninės priežiūros komandoms, dirbančioms su žemos įtampos nuolatinės srovės grandinėmis, VOLTCRAFT AM-60X46/1MA/DC analoginis matuoklis užtikrina tiesioginį, nuolatinį srovės stebėjimą be papildomo maitinimo šaltinio. Judančiosios ritės mechanizmas reaguoja akimirksniu, o 1 mA visos skalės nuokrypa leidžia tiksliai matuoti net mažiausias sroves, kurių skaitmeniniai prietaisai dažnai nepastebi dėl diskretizavimo trūkumų.

Privalumai, svarbūs profesionalams

• Analoginis rodmuo leidžia stebėti srovės kitimo tendencijas realiuoju laiku – nereikia laukti, kol skaitmeninis ekranas atsinaujins.
• Pasyvus veikimas: matuoklis maitinamas iš matuojamos grandinės, todėl nereikia atskiro maitinimo šaltinio ir jis nesukuria papildomos apkrovos.
• Kompaktiški 46 x 60 mm priekinio skydelio matmenys ir tik 34 mm montavimo gylis leidžia tankiai išdėstyti prietaisus skydinėse spintose.
• IP52 apsaugos klasė priekinėje dalyje apsaugo nuo dulkių ir vandens lašų, todėl tinka pramoninėms sąlygoms.
• Patikimi varžtiniai gnybtai užtikrina saugų ir lengvai prižiūrimą prijungimą.

Kam skirtas

Šis matuoklis idealiai tinka skydinių spintų gamintojams, automatizavimo inžinieriams ir techninės priežiūros specialistams, kuriems reikia patikimo, paprasto ir ilgaamžio sprendimo stebėti nuolatinę srovę 0–1 mA diapazone. Jis puikiai tinka tiek naujose konstrukcijose, tiek kaip tiesioginis analoginio matuoklio pakaitalas.

Pagrindinės specifikacijos

• Prekės ženklas: VOLTCRAFT
• Modelis: AM-60X46/1MA/DC
• MPN: AM-60X46/1MA/DC
• EAN: 4016138785944
• Matavimo tipas: nuolatinė srovė (DC)
• Rodmens tipas: analoginis (judančioji ritė)
• Matavimo diapazonas: 0–1 mA
• Tikslumo klasė: 2,5
• Priekinio skydelio matmenys (P x A): 46 x 60 mm
• Montavimo išpjova (P x A): 40 x 55 mm
• Montavimo gylis: 34 mm
• Prijungimas: varžtiniai gnybtai
• Darbinė temperatūra: nuo 0 iki +40 °C
• Sandėliavimo temperatūra: nuo -25 iki +60 °C
• Santykinė drėgmė: < 80 % be kondensacijos
• Korpuso medžiaga: ABS plastikas
• Korpuso spalva: juoda
• Skalės spalva: balta su juodais ženklais
• Montavimo tipas: skydinis
• Apsaugos klasė (priekinė): IP52
• Reakcijos laikas: apie 1,5 s
• Perkrovos talpa (nuolatinė): 1,2 x matavimo diapazonas
• Perkrovos talpa (trumpalaikė): 10 x matavimo diapazonas 5 s

Naudojimas

Montavimas nesudėtingas: paruoškite 40 x 55 mm stačiakampę išpjovą skydelyje, įstatykite matuoklį iš priekio ir pritvirtinkite komplekte esančiu laikikliu. Prijunkite signalinius laidus prie varžtinių gnybtų – poliškumas aiškiai pažymėtas. Matuoklis yra pasyvus, todėl į grandinę įneša minimalią apkrovą. Veikimo metu rodyklė sklandžiai reaguoja į srovės pokyčius, leisdama operatoriui iš karto pastebėti anomalijas. Esant nuolatinei 1,2 karto perkrovai ar trumpalaikei 10 kartų perkrovai (5 s), prietaisas atlaiko tipinius pereinamuosius procesus.

Patarimai

Norėdami užtikrinti ilgaamžiškumą ir tikslumą, montuokite matuoklį ten, kur nėra tiesioginių saulės spindulių ir didelių temperatūros svyravimų. Periodiškai patikrinkite varžtinių gnybtų priveržimą – dėl vibracijos jie gali atsilaisvinti. Jei matuojama srovė artima visos skalės reikšmei, venkite ilgalaikio veikimo virš 1,2 karto diapazono, nes tai gali sutrumpinti prietaiso tarnavimo laiką.
