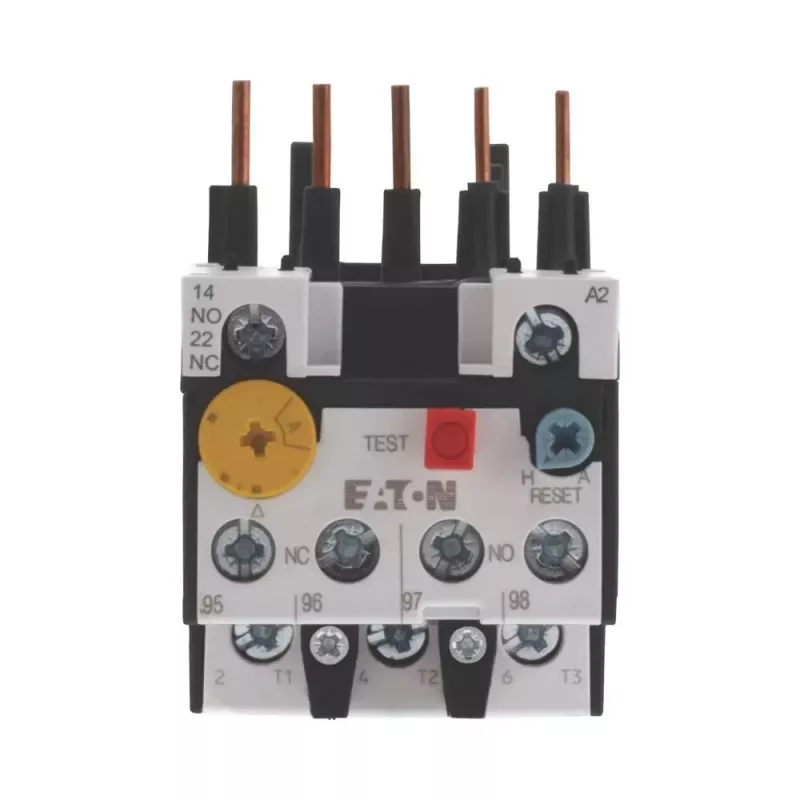

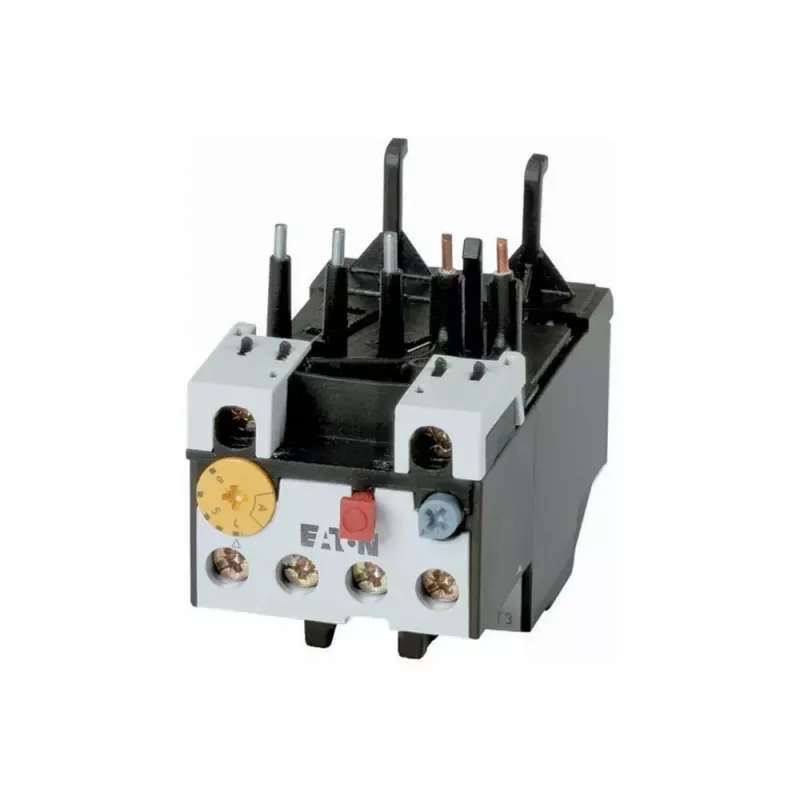

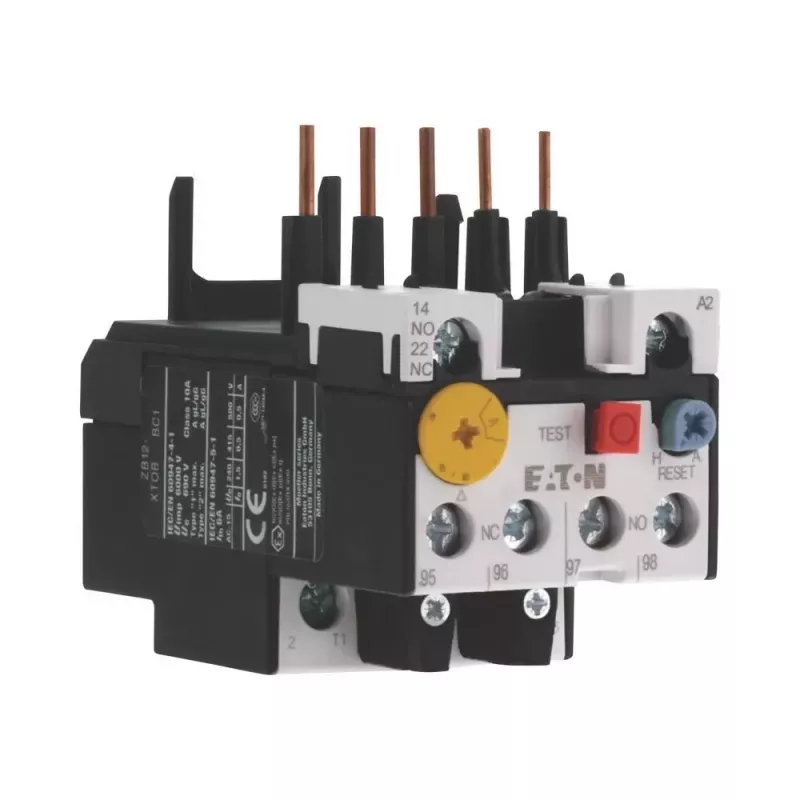

Eaton ZB12-16 šiluminė perkrovos relė, 12-16 A, 600 V AC, 3 polių, 10A klasė, varžtiniai gnybtai, juoda/balta 290168

Reguliuojamas 12–16 A srovės diapazonas – tai išmatuota apsauga varikliams, kurių vardinė srovė patenka į šį intervalą. Eaton ZB12-16 šiluminė perkrovos relė užtikrina patikimą perkrovos apsaugą trijų fazių variklių paleidikliuose.

Privalumai

Rankinis arba automatinis atstatymas, 1 N/O ir 1 N/C pagalbiniai kontaktai, platus darbinės temperatūros diapazonas nuo -25 iki +55 °C. Šie sprendimai leidžia greitai diagnozuoti ir atkurti grandinės veikimą, mažina prastovų laiką.

Tinka

• Trijų fazių variklių paleidikliams
• Pramoniniams valdymo skydams
• Kontaktorių kombinacijoms iki 30 A AC-3

Pagrindinės specifikacijos

• Reguliuojamas srovės diapazonas: 12–16 A
• Vardinė darbinė įtampa: 600 V AC
• Suveikimo klasė: 10A
• Laido skerspjūvis: 0,75–4 mm²
• Maksimalus saugiklio dydis: 150 A gG/gL

Naudojimas

Sumontuokite relę tiesiai ant kontaktoriaus arba atskirai, prijunkite varžtinius gnybtus prie variklio grandinės. Nustatykite norimą srovės vertę pagal variklio vardinę srovę. Relė suveiks, kai srovė viršys nustatytą ribą ilgiau nei leidžia 10A klasės suveikimo charakteristika.

Derinkite su Eaton DILM kontaktoriais, kad gautumėte pilną variklio paleidiklio sprendimą. Reguliariai tikrinkite gnybtų priveržimą ir švarą – tai prailgins įrenginio tarnavimo laiką.
