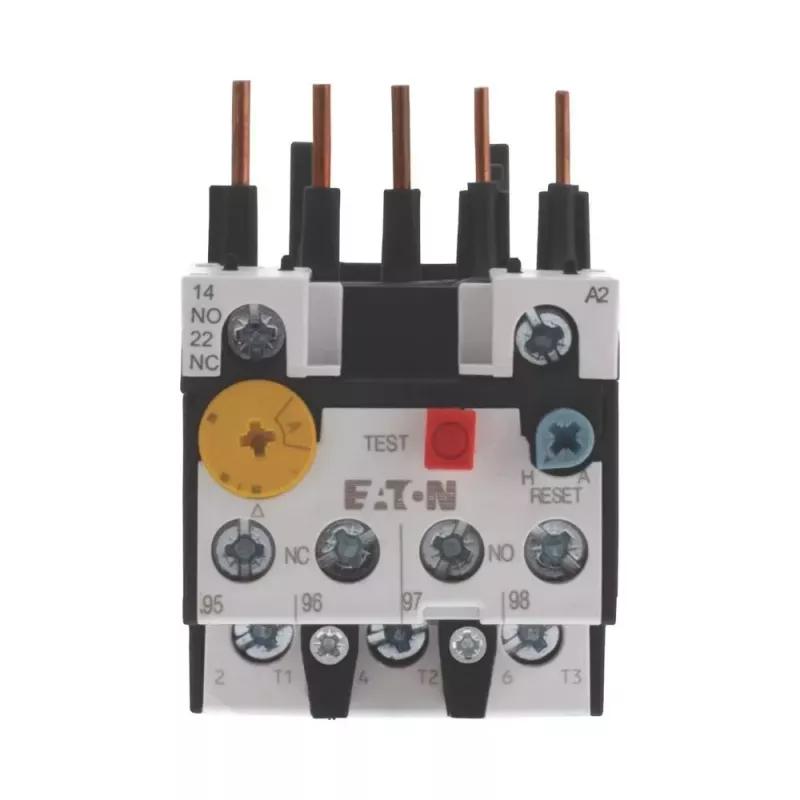

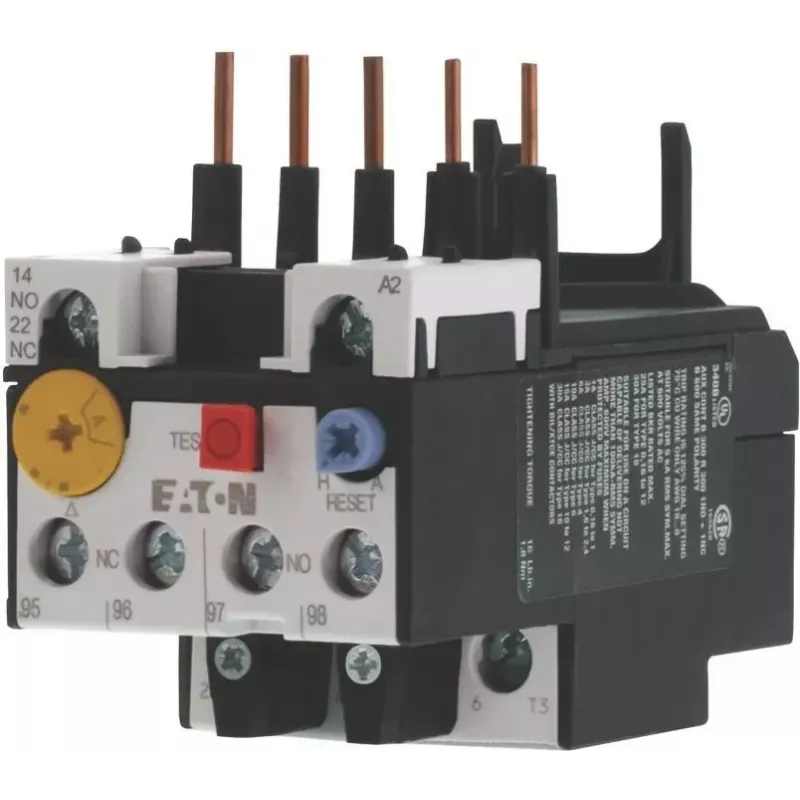

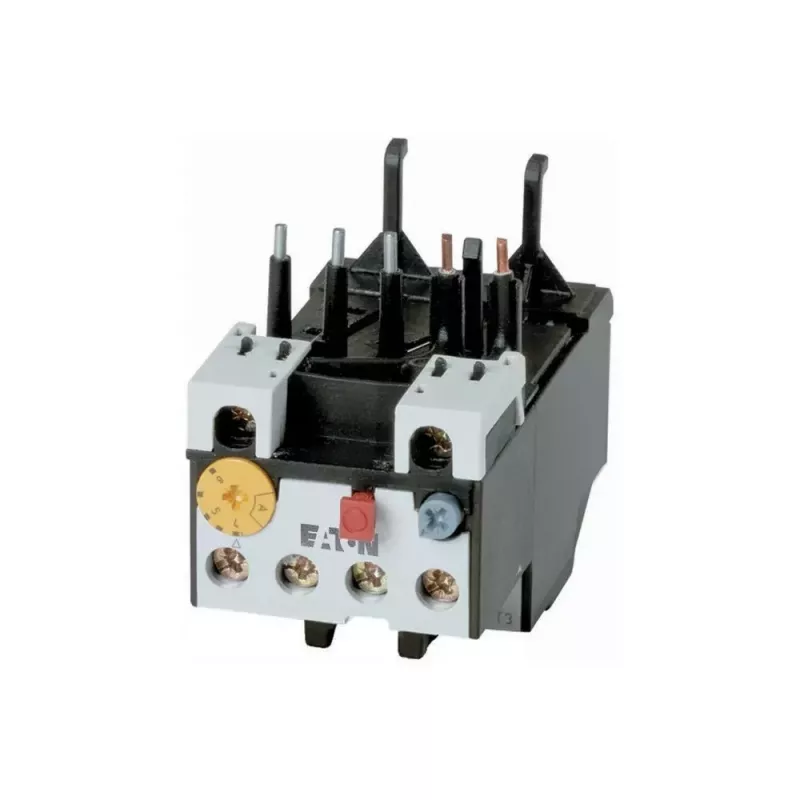

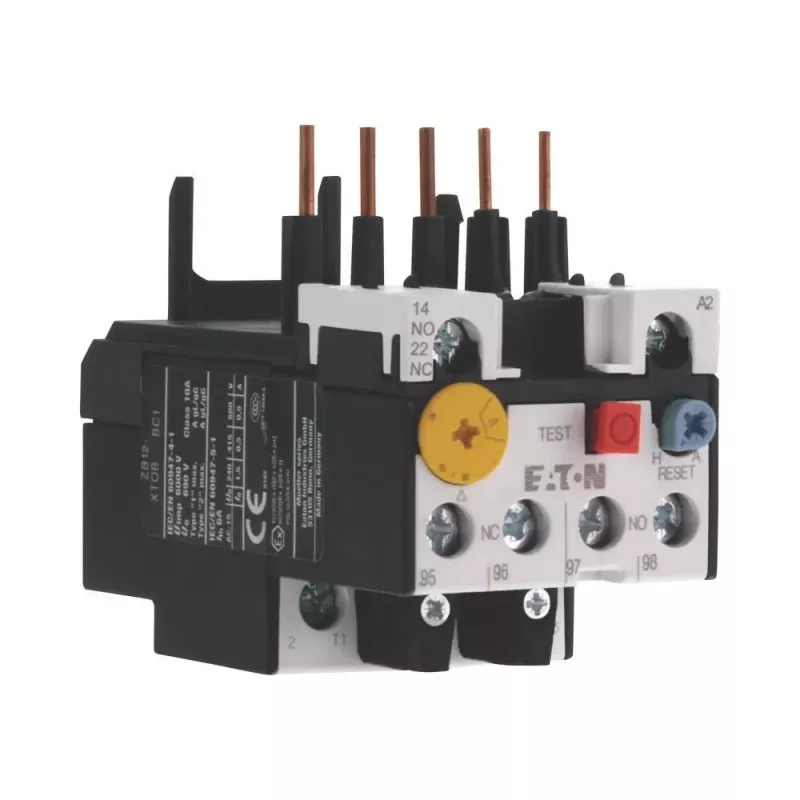

EATON ZB12-10 variklio apsaugos relė, 6,3-10 A, 10 klasė, DILM7-15 kontaktoriams 278440

Kai variklis dirba nuolat, bet koks perkrovimas gali sutrumpinti jo tarnavimo laiką. EATON ZB12-10 šiluminė perkrovos relė užtikrina patikimą apsaugą ir leidžia išvengti netikėtų sustojimų. Sumontuota tiesiai ant DILM7, DILM9, DILM12 ar DILM15 kontaktorių, ji tampa neatsiejama valdymo grandinės dalimi.

Kodėl verta rinktis

• Reguliuojamas perkrovos nustatymas nuo 6,3 iki 10 A
• 10 klasės suveikimo charakteristika, atitinkanti standartinę variklių apsaugą
• Tiesioginis montavimas ant Eaton DILM7, DILM9, DILM12 ir DILM15 kontaktorių
• 1 NO + 1 NC pagalbiniai kontaktai būsenos signalizavimui
• Rankinis arba automatinis atstatymas (pasirenkamas)
• Temperatūros kompensavimas nuo -25 iki +55 °C
• Testavimo funkcija suveikimo mechanizmui patikrinti

Kasdienis naudojimas

Montavimas paprastas: relė tiesiog užsifiksuoja ant kontaktorius, o varžtiniai gnybtai užtikrina patikimą prijungimą. Pagalbiniai kontaktai leidžia integruoti į valdymo grandines nuotoliniam signalizavimui ar blokavimui. Testavimo funkcija leidžia periodiškai patikrinti apsaugos grandinę neatjungiant apkrovos. IP20 apsaugos laipsnis tinka montuoti uždarose valdymo spintose.

Techninės specifikacijos

• Srovės reguliavimo diapazonas: 6,3–10 A
• Perkrovos atleidimo klasė: 10 klasė
• Polių skaičius: 3
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Nominali izoliacijos įtampa (Ui): 690 V AC
• Nominali impulsinė įtampa (Uimp): 6 kV
• Montavimas: tiesioginis ant kontaktorius
• Suderinami kontaktoriai: Eaton DILM7, DILM9, DILM12, DILM15
• Atstatymo funkcija: rankinis/automatinis (pasirenkamas)
• Suveikimo indikacija: yra
• Testavimo funkcija: yra
• Temperatūros kompensavimas: -25 iki +55 °C
• Apsaugos laipsnis: IP20
• Prijungimo tipas: varžtiniai gnybtai
• Darbinė aplinkos temperatūra: -25 iki +55 °C
• Nominalus dažnis: 50/60 Hz
• Trumpojo jungimo apsauga (pagalbinė grandinė): maks. 10 A gG/gL saugiklis

Pastaba

ZB12-10 – patikimas pasirinkimas apsaugant variklius pramoninėse srityse, kur erdvė ribota, o patikima perkrovos apsauga būtina.
