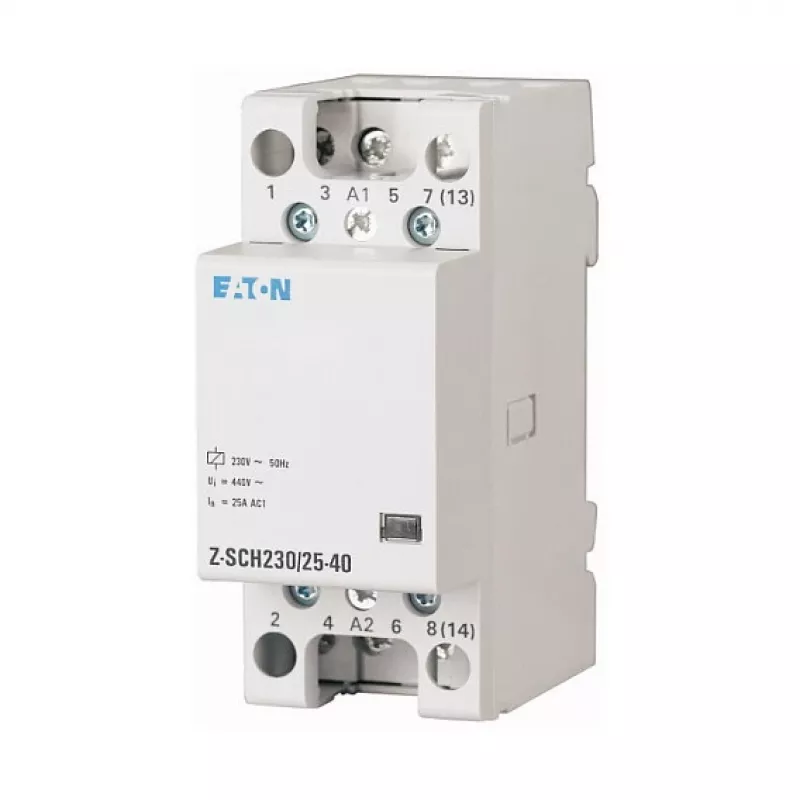

EATON Z-SCH230/25-40 montavimo kontaktoriai, 230V AC ritė, 4 polių (4 NO), 25A, 2 TE, DIN bėgelis, MPN 248847

Kai reikia patikimo apšvietimo, šildymo ar variklių grandinių perjungimo gyvenamosiose ir komercinėse patalpose, EATON Z-SCH230/25-40 yra kompaktiškas, 4 polių kontaktoriaus sprendimas, skirtas 25 A srovei AC-1 režimu. Jis sukurtas montuoti ant DIN bėgelio ir tinka standartinėms skirstomosioms dėžėms, todėl yra praktiškas pasirinkimas skydų gamintojams ir elektrikams.

Kam jis skirtas

Šis montavimo kontaktoriai skirtas profesionalams, kuriems reikia patikimo perjungimo sprendimo elektros skirstomiesiems skydams, ŠVOK sistemoms ir pramoniniams valdymo pultams. Varžtiniai gnybtai ir modulinis plotis supaprastina laidų sujungimą ir montavimą.

Pagrindinės savybės

• 4 polių konstrukcija su 4 paprastai atvirais (NO) kontaktais
• Vardinė darbinė srovė 25 A (AC-1)
• Ritės įtampa 230 V AC, 50/60 Hz
• Kompaktiškas 2 TE modulio plotis, taupantis vietą ant DIN bėgelio
• Didelė mechaninė ištvermė – 1 000 000 ciklų
• Elektrinė ištvermė – 100 000 ciklų AC-1 režimu
• Varžtiniai gnybtai užtikrina patikimą ir paprastą sujungimą

Specifikacijos

• Produkto tipas: montavimo kontaktoriai
• Polių skaičius: 4
• Kontaktų konfigūracija: 4 NO
• Vardinė darbinė srovė (AC-1): 25 A
• Ritės įtampa: 230 V AC
• Ritės dažnis: 50/60 Hz
• Vardinė darbinė įtampa (Ue): 400 V AC
• Vardinė izoliacijos įtampa (Ui): 440 V
• Vardinė impulsinė atlaikomoji įtampa (Uimp): 4 kV
• Montavimo būdas: DIN bėgelis (EN 60715)
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (priekis)
• Darbinė aplinkos temperatūra: nuo -25 iki +50 °C

Patarimai

Įsitikinkite, kad valdymo įtampa atitinka ritės vardinę įtampą (230 V AC), kad išvengtumėte gedimų. Naudokite tinkamą saugiklį apkrovos grandinei. Kontaktoriai tinka AC-1 apkrovoms perjungti; indukcinėms ar variklių apkrovoms patikrinkite galios sumažinimą pagal gamintojo specifikacijas.
