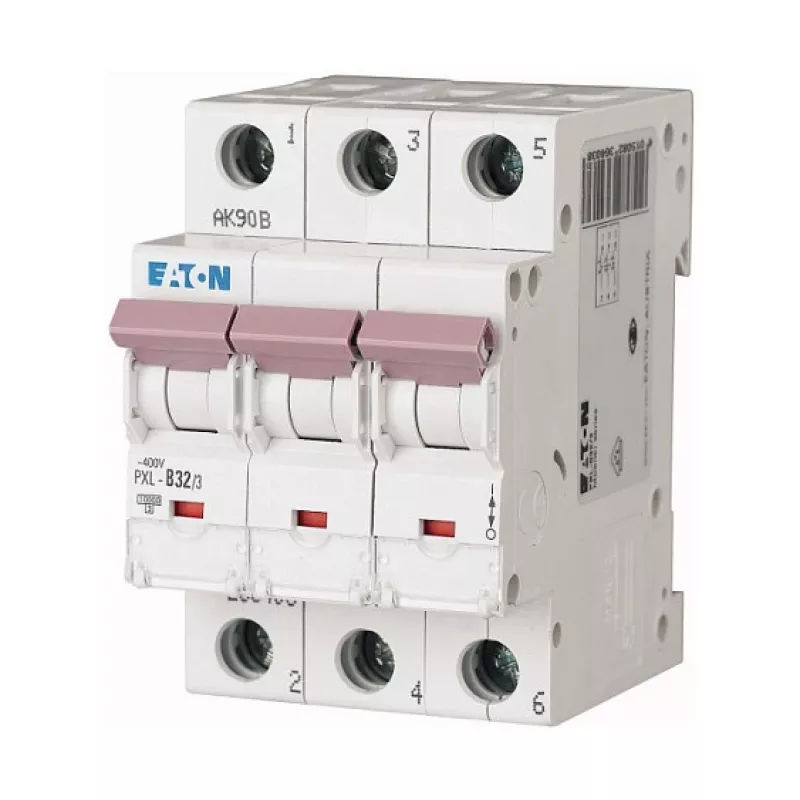

Eaton PXL-B32/3 Miniatiūrinis grandinės pertraukiklis 32A 3-polių B charakteristika 6kA

Elektrikams ir techninės priežiūros specialistams, ieškantiems patikimos apsaugos trifazėms grandinėms, Eaton PXL-B32/3 yra sprendimas, kuris nesukelia abejonių. Šis miniatiūrinis grandinės pertraukiklis su 32 A vardine srove ir B tipo išjungimo charakteristika užtikrina greitą ir tikslų reakciją į perkrovas bei trumpuosius jungimus, o 6 kA pertraukimo galia garantuoja stabilų veikimą net ir sudėtingomis sąlygomis.

Kam jis skirtas

Šis trijų polių MCB yra sukurtas komercinėms ir pramoninėms elektros instaliacijoms, kuriose svarbus patikimumas ir ilgaamžiškumas. Jis tinka trifazėms sistemoms, maitinančioms apšvietimo, variklių ar kitų įrenginių grandines, kur reikia apsaugos pagal IEC/EN 60898-1 standartą. Kompaktiškas 3 modulių plotis (52,5 mm) leidžia efektyviai išnaudoti vietą skirstomuosiuose skyduose, ypač kai montuojama ant DIN bėgelio.

Pagrindiniai privalumai

• 32 A vardinė srovė su B charakteristika (3–5 × In) – optimali apsauga bendros paskirties grandinėms
• Trijų polių konfigūracija, skirta trifaziams tinklams
• 6 kA trumpojo jungimo pertraukimo galia – patikimas gedimų atjungimas
• Energijos ribojimo klasė 3 – greitas srovės nutraukimas, mažinantis žalą žemyn esantiems komponentams
• Didelė elektrinė ir mechaninė eksploatacija: atitinkamai 10 000 ir 20 000 ciklų
• Platus darbinės temperatūros diapazonas: nuo –25 °C iki +50 °C
• Apsaugos laipsnis IP20 (su dangteliu IP40) – saugus naudojimas skirstomuosiuose skyduose

Techniniai duomenys

• Vardinė srovė (In): 32 A
• Polių skaičius: 3
• Išjungimo charakteristika: B (3–5 × In)
• Vardinė įtampa (Ue): 230/400 V AC
• Vardinė trumpojo jungimo pertraukimo galia (Icn): 6 kA
• Dažnis: 50/60 Hz
• Montavimas: DIN bėgelis (EN 60715)
• Standartas: IEC/EN 60898-1
• Energijos ribojimo klasė: 3
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (su dangteliu)
• Gnybtų skerspjūvis: 1–25 mm² (viela/su gyslomis)
• Darbinės temperatūros diapazonas: nuo –25 iki +50 °C
• Vardinė atsparumo impulso įtampa (Uimp): 4 kV
• Elektrinė eksploatacija: 10 000 ciklų
• Mechaninė eksploatacija: 20 000 ciklų
• Modulio plotis: 3 TE (52,5 mm)
• Taršos laipsnis: 2

Kaip naudoti

Pertraukiklis montuojamas ant standartinio DIN bėgelio (EN 60715) skirstomajame skyde. Sujunkite fazinius laidus prie atitinkamų gnybtų, užtikrindami tinkamą priveržimą – gnybtai priima iki 25 mm² skerspjūvio laidus. Įsitikinkite, kad grandinės apkrova neviršija 32 A, o B charakteristika tinka esamiems trumpojo jungimo srovės lygiams. Reguliariai tikrinkite jungtis ir pertraukiklio būklę, kad išlaikytumėte patikimą apsaugą.

Mūsų įžvalga

Eaton PXL-B32/3 – tai patikimas pasirinkimas profesionalams, vertinantiems kompaktiškumą, ilgaamžiškumą ir aiškią apsaugos logiką. Jo B charakteristika ir 6 kA galia užtikrina saugų trifazių grandinių eksploatavimą, o 3 modulių plotis leidžia sutaupyti vietos skirstomųjų skydu įrenginiuose.
