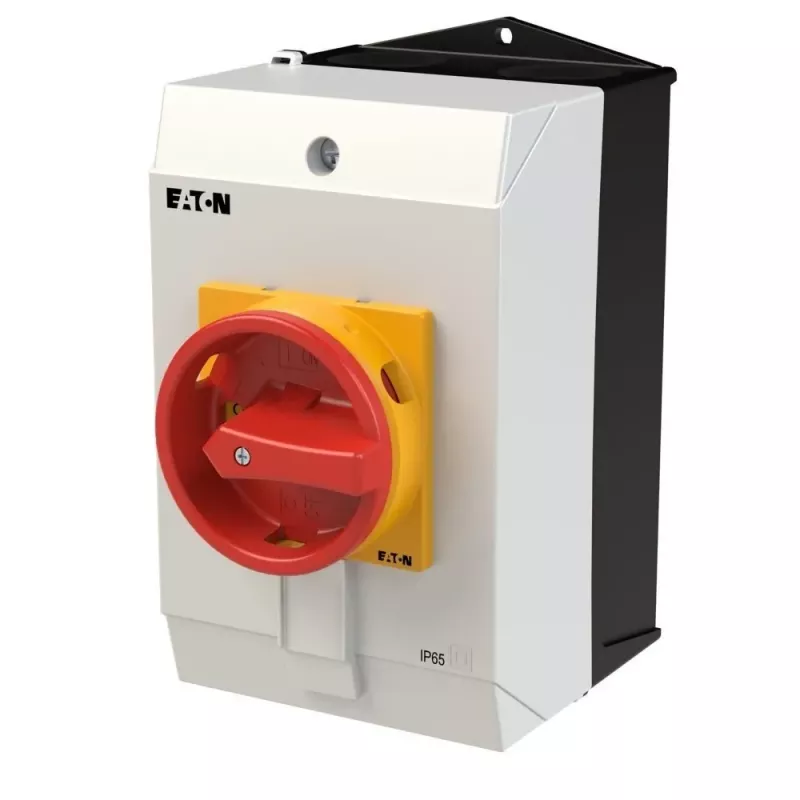

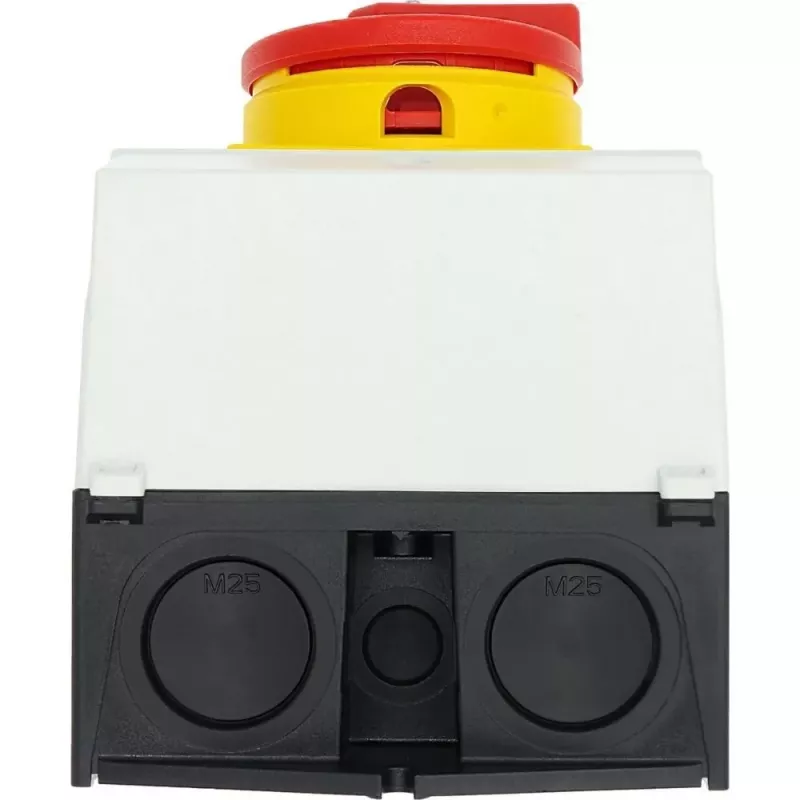

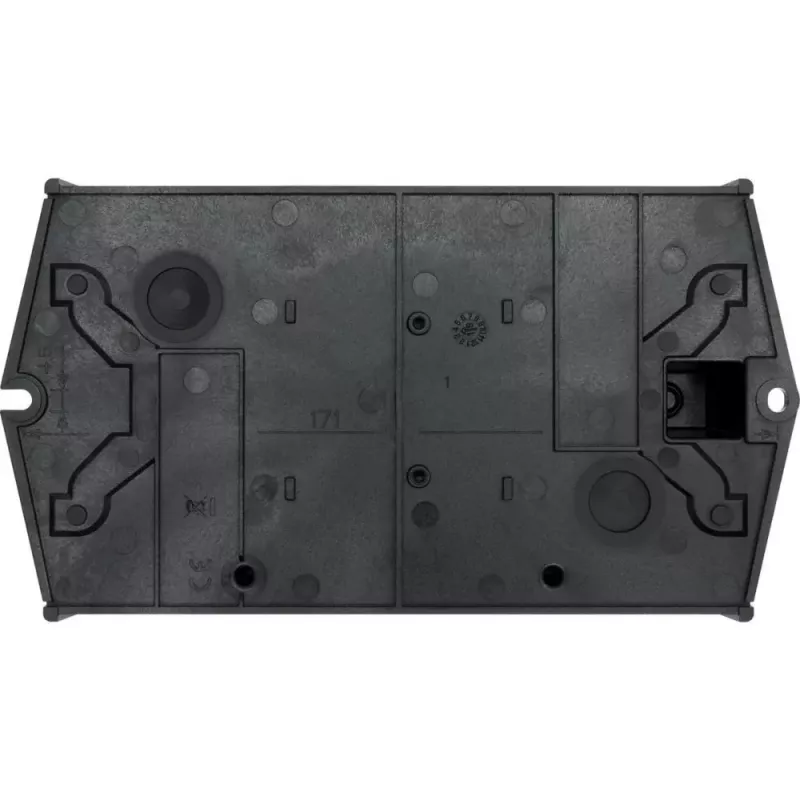

Eaton T3-3-8342/I2/SVB 6 polių pagrindinis jungiklis, 32 A, raudonas/geltonas 207208

Kai reikia patikimai atjungti maitinimą pramoniniame skydelyje ar mašinoje, Eaton T3-3-8342/I2/SVB tampa standartiniu pasirinkimu. Šis 6 polių pagrindinis jungiklis skirtas iki 32 A vardinei srovei ir iki 690 V AC įtampai, užtikrina aiškų ON-OFF perjungimą 90° kampu. Raudona rankenėlė ir geltona priekinė plokštė leidžia akimirksniu įvertinti grandinės būseną.

Kodėl verta rinktis

Uždaros konstrukcijos korpusas ir IP65 apsaugos laipsnis priekyje atlaiko dulkes, drėgmę ir mechaninius poveikius. Šeši poliai leidžia vienu metu perjungti kelias fazes ar atskiras grandines, o 50 kA sąlyginė trumpojo jungimo srovė garantuoja stabilų darbą gedimų atveju. 15 kW galia prie 400 V (AC-23A ir AC-21A) tinka daugumai variklių ir siurblių.

Kam tinka

• Pramoninių valdymo skydų pagrindiniam atjungimui
• Mašinų maitinimo izoliavimui gamyboje
• Variklių grandinėms iki 15 kW
• Šildymo, vėdinimo ir siurblių valdymo sistemoms

Pagrindinės specifikacijos

• Jungiklio tipas: pagrindinis / atjungimo jungiklis
• Polių skaičius: 6
• Vardinė darbinė srovė: 32 A
• Vardinė darbinė įtampa: 690 V AC
• Vardinė impulsinė atsparumo įtampa: 6 kV
• Vardinė trumpojo jungimo atsparumo srovė: 0,64 kA (1 s)
• Sąlyginė trumpojo jungimo srovė: 50 kA
• Perjungimo funkcija: ON-OFF (I-0)
• Perjungimo padėčių skaičius: 2
• Perjungimo kampas: 90°
• Montavimo tipas: paviršinis (uždarame korpuse)
• Apsaugos laipsnis (priekis): IP65
• Apsaugos laipsnis (gnybtai): IP20
• Rankenėlės spalva: raudona
• Priekinės plokštės spalva: geltona
• Gnybtų tipas: varžtiniai
• Vardinė galia (AC-23A, 400 V): 15 kW
• Vardinė galia (AC-21A, 400 V): 15 kW
• Aplinkos darbinė temperatūra: -25 iki +50 °C

Naudojimo patarimai

Montuokite ant lygaus paviršiaus, užtikrindami, kad priekinė plokštė būtų lengvai pasiekiama. Varžtinius gnybtus priveržkite rekomenduojamu momentu, kad būtų užtikrintas patikimas kontaktas. Prieš prijungdami maitinimą, patikrinkite, ar jungiklis yra OFF padėtyje. Reguliariai apžiūrėkite, ar nėra pažeidimų ar drėgmės požymių.

Patarimas: jei jungiklis naudojamas kaip pagrindinis atjungimo įtaisas, rekomenduojama jį paženklinti atitinkamu užrašu ir užtikrinti, kad prieiga būtų tik kvalifikuotiems darbuotojams. Atminkite, kad IP65 apsauga galioja tik priekinei daliai, todėl gnybtų zona turi būti apsaugota nuo tiesioginio vandens poveikio.
