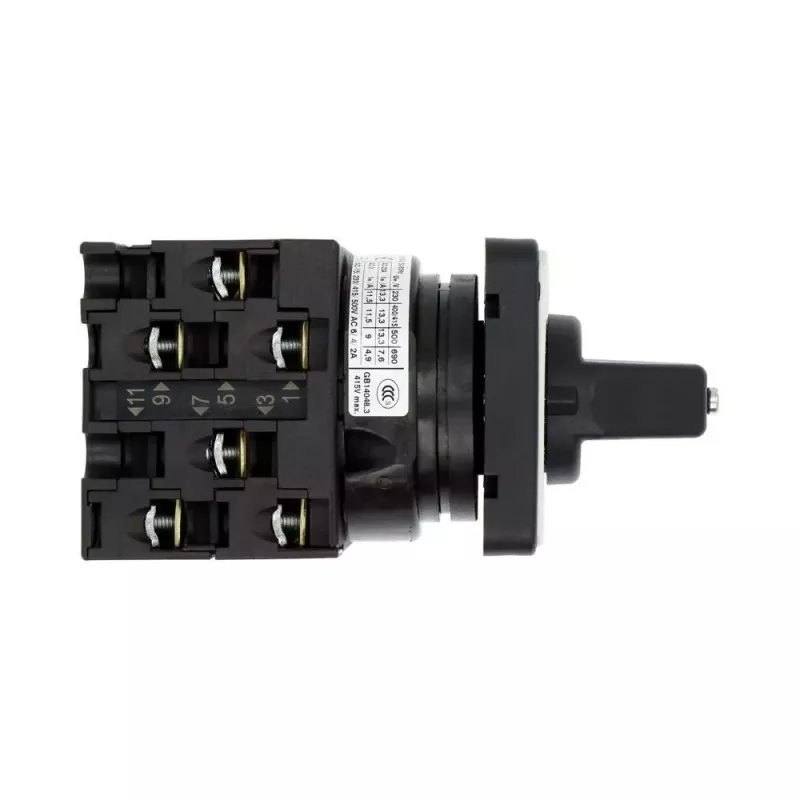

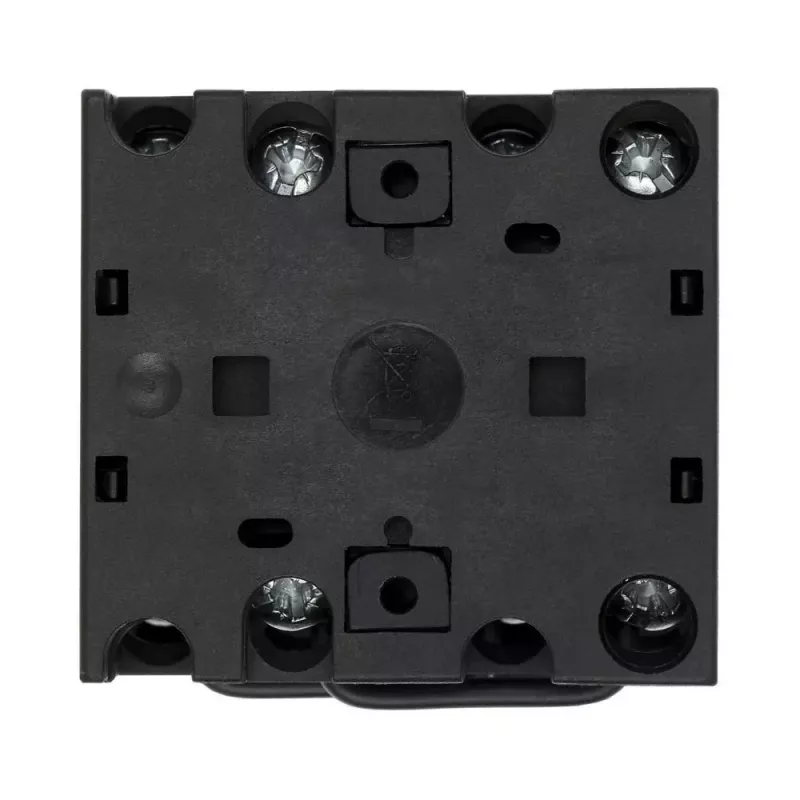

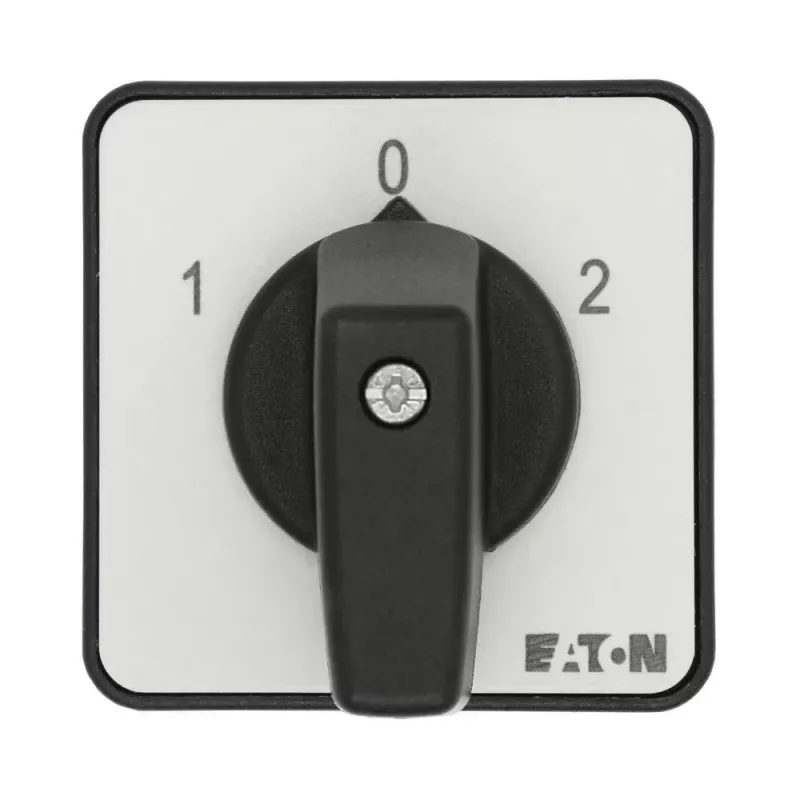

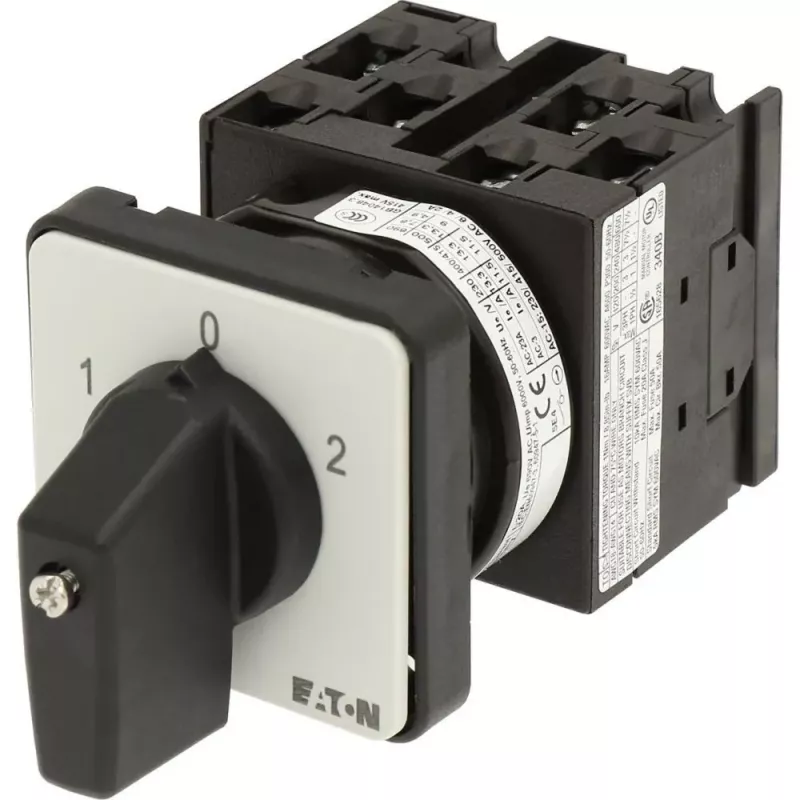

Eaton T0-3-8212/E 3 polių kumštelinis jungiklis 20A 690V AC ON-OFF 029353

Kai reikia patikimo trijų fazių grandinių valdymo, Eaton T0-3-8212/E kumštelinis jungiklis užtikrina stabilų ON-OFF perjungimą net ir sudėtingomis sąlygomis. Jo kompaktiška 48x48 mm priekinė plokštė ir IP65 apsaugos klasė priekyje leidžia montuoti net ir labai ribotoje erdvėje, o 20A nominalioji srovė bei 690V AC darbinė įtampa tenkina daugelio pramoninių sistemų reikalavimus.

Kam skirtas

Šis jungiklis sukurtas skydų gamintojams, techninės priežiūros specialistams ir elektros inžinieriams, kuriems reikia ilgaamžio, aukštos kokybės kumštelinio jungiklio variklių valdymui, šildymo grandinėms ar kaip pagrindinis įrenginio jungiklis. Jis tinka naudoti gamyklose, komerciniuose pastatuose ir infrastruktūros projektuose, kur būtina atitiktis IEC/EN 60947 standartams.

Pagrindinės savybės

• 3 polių ON-OFF perjungimo funkcija trifazėms apkrovoms
• 20 A nominalioji darbinė srovė esant 400 V AC (AC-21A)
• Didelė iki 690 V AC nominalioji darbinė įtampa
• Priekinės dalies apsaugos laipsnis IP65, gnybtų – IP20
• Įleidžiamas montavimas su standartine 48x48 mm priekine plokšte
• 90° perjungimo kampas su aiškiomis ON-OFF padėtimis
• Sraigtiniai gnybtai patikimam ir lengvam prijungimui
• Platus darbinės temperatūros diapazonas nuo -25°C iki +50°C

Specifikacijos

• Prekės ženklas: Eaton
• Modelis: T0-3-8212/E
• MPN: 029353
• EAN: 4015080293538
• Perjungimo funkcija: ON-OFF (0-1)
• Polių skaičius: 3
• Nominalioji darbinė srovė (Ie): 20 A (AC-21A, 400V)
• Nominalioji darbinė įtampa (Ue): 690 V AC
• Nominalioji izoliacijos įtampa (Ui): 690 V AC
• Nominalioji impulsinė atsparumo įtampa (Uimp): 6 kV
• Apsaugos laipsnis (priekis): IP65
• Apsaugos laipsnis (gnybtai): IP20
• Montavimo tipas: įleidžiamas (priekinė plokštė)
• Perjungimo kampas: 90°
• Padėčių skaičius: 2
• Gnybtų tipas: sraigtiniai
• Atitiktis standartams: IEC/EN 60947, VDE 0660
• Nominalioji trumpalaikė atsparumo srovė (Icw): 320 A (1s)
• Nominalioji galia (AC-23A, 400V): 5,5 kW
• Nominalioji galia (AC-3, 400V): 4 kW
• Darbinės temperatūros diapazonas: -25 iki +50 °C
• Rankenos spalva: juoda
• Priekinės plokštės matmenys: 48 x 48 mm

Naudojimo patarimai

Kad jungiklis veiktų optimaliai, montuokite jį švarioje, sausoje aplinkoje ir tvirtai priveržkite visus gnybtų varžtus rekomenduojamu sukimo momentu. Naudokite tinkamas kabelių įvores, kad išlaikytumėte IP65 apsaugos klasę priekyje. Perjungdami variklius įsitikinkite, kad nominalioji galia atitinka AC-3 arba AC-23A naudojimo kategoriją, taip išvengsite kontaktų dilimo.

Patarimas: reguliariai tikrinkite jungiklio kontaktų būklę ir, jei reikia, valykite juos specialiu kontaktuose esančiu purškikliu – taip prailginsite įrenginio tarnavimo laiką.
