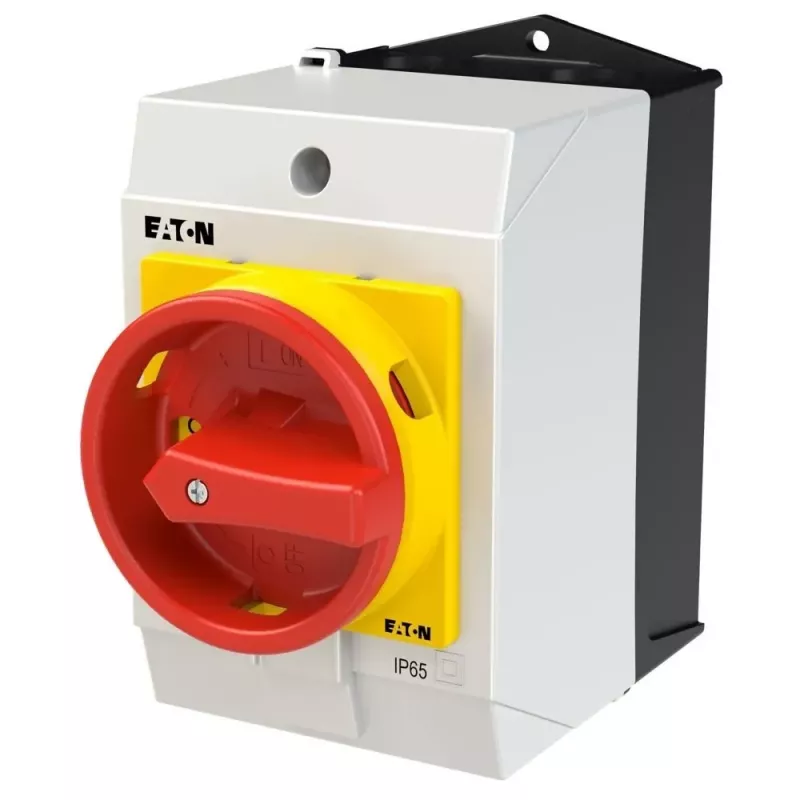

Eaton T0-4-15682/I1/SVB 6 polių kumštelinis jungiklis 20A 690V AC su raudona/geltona rankena 207161

Raudona/geltona sukimosi rankena iškart išsiskiria skydelyje – tai ne tik ryškus akcentas, bet ir aiškus darbo būsenos indikatorius. Eaton T0-4-15682/I1/SVB 6 polių kumštelinis jungiklis sukonstruotas taip, kad atlaikytų iki 20 A esant 690 V AC įtampai, todėl tinka pagrindiniam ir techninės priežiūros perjungimui pramoninėse instaliacijose.

Kodėl verta rinktis

Priekinė IP65 apsaugos klasė leidžia montuoti net dulkėtose ar drėgnose aplinkose, o varžtiniai gnybtai užtikrina patikimą ir lengvai prižiūrimą prijungimą. 90° perjungimo kampas suteikia aiškų įjungimo/išjungimo veiksmą, o 6 kV impulsinė įtampa apsaugo nuo trumpalaikių viršįtampių.

Techninės specifikacijos

• Jungiklio tipas: kumštelinis / pagrindinis jungiklis
• Polių skaičius: 6
• Nominali nuolatinė srovė (Iu): 20 A
• Nominali darbinė įtampa (Ue): 690 V AC
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Pavaros tipas: sukimosi rankena
• Rankenos spalva: raudona/geltona
• Montavimo tipas: priekinis (varžtinis tvirtinimas)
• Apsaugos klasė (priekinė): IP65
• Apsaugos klasė (gnybtai): IP20
• Gnybtų tipas: varžtiniai
• Perjungimo kampas: 90°
• Perjungimo programa: 15682
• Nominali galia (AC-23A, 400V): 5,5 kW
• Nominali galia (AC-3, 400V): 3 kW
• Darbinė temperatūra: -25 iki +50 °C
• Trumpojo jungimo atsparumo srovė (Icw): 320 A (1s)

Kam tinka

• Pagrindinis jungiklis staklių valdymo skydams
• Variklių atjungimas pramoninėje įrangoje
• Šildymo ir apšvietimo grandinių valdymas

Kaip naudoti

Jungiklis montuojamas priekinėje skydelio pusėje, standartinėje išpjovoje, ir tvirtinamas varžtais. Prijunkite maitinimo ir apkrovos laidus prie varžtinių gnybtų pagal schemą. Dėl 90° sukimosi kampo užtikrinamas aiškus kontaktų sujungimas ir atskyrimas.

Papildoma informacija

Jungiklis atitinka IEC/EN 60947 ir VDE 0660 standartus. Kompaktiška priekinio montavimo konstrukcija palengvina integraciją į esamus skydus.

Patarimas: montuodami įsitikinkite, kad skydelio išpjova atitinka jungiklio matmenis, o gnybtai bus apsaugoti nuo tiesioginio kontakto. Reguliariai tikrinkite varžtų priveržimą, ypač vibracijos sąlygomis.
