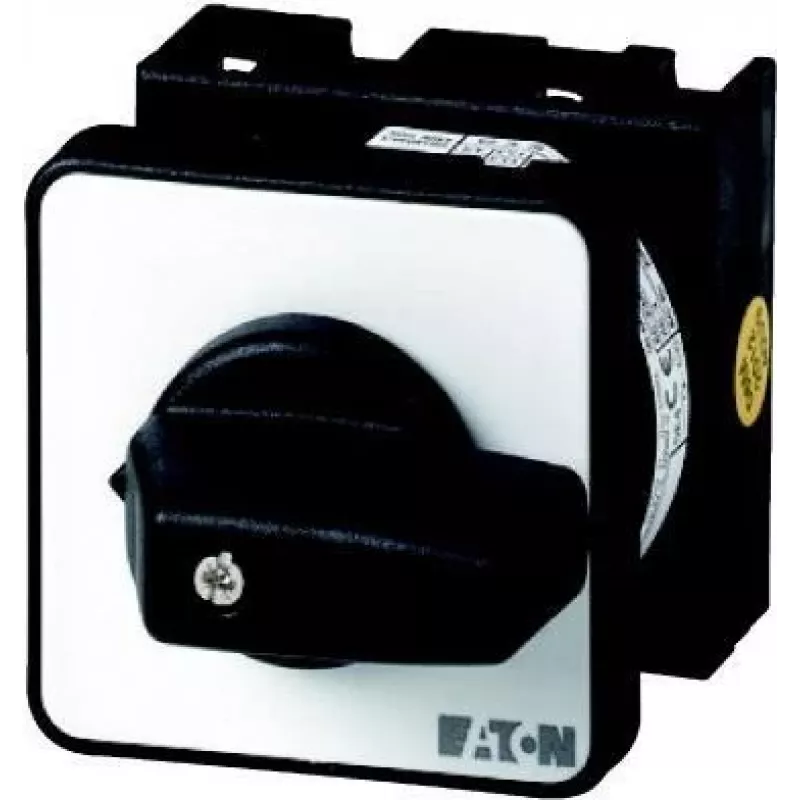

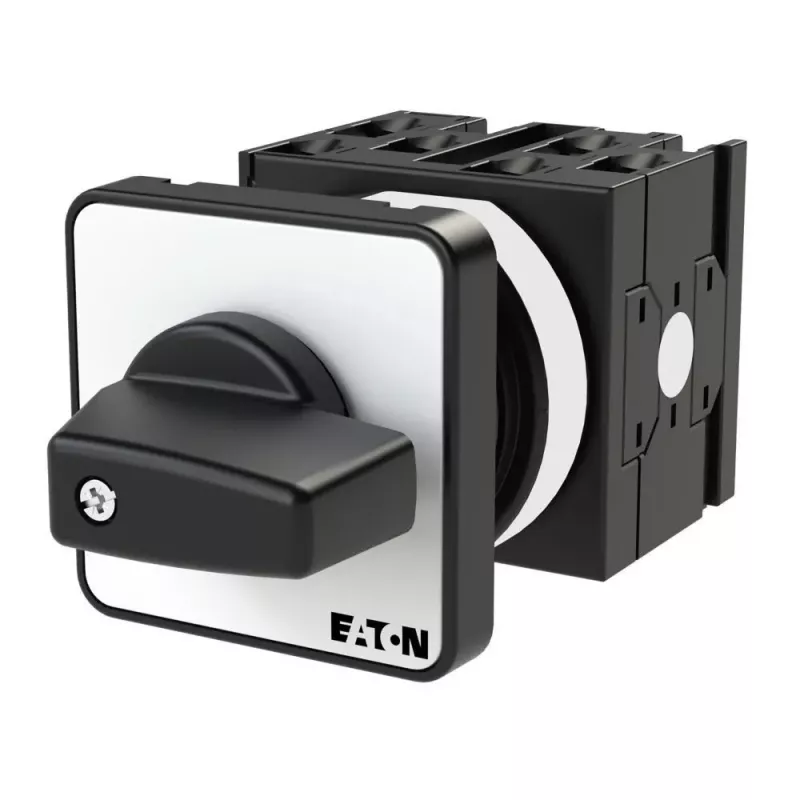

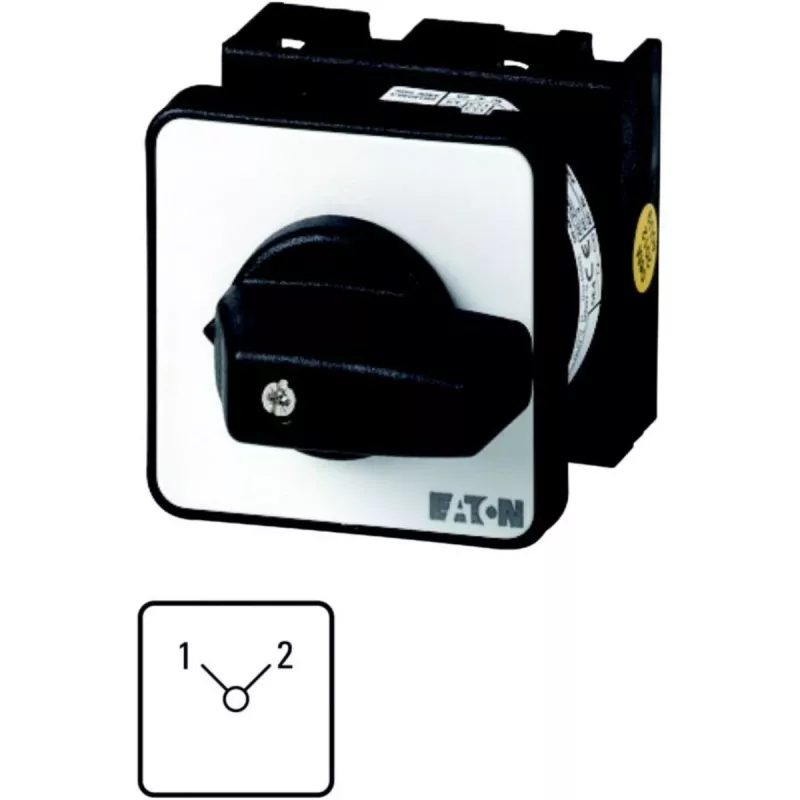

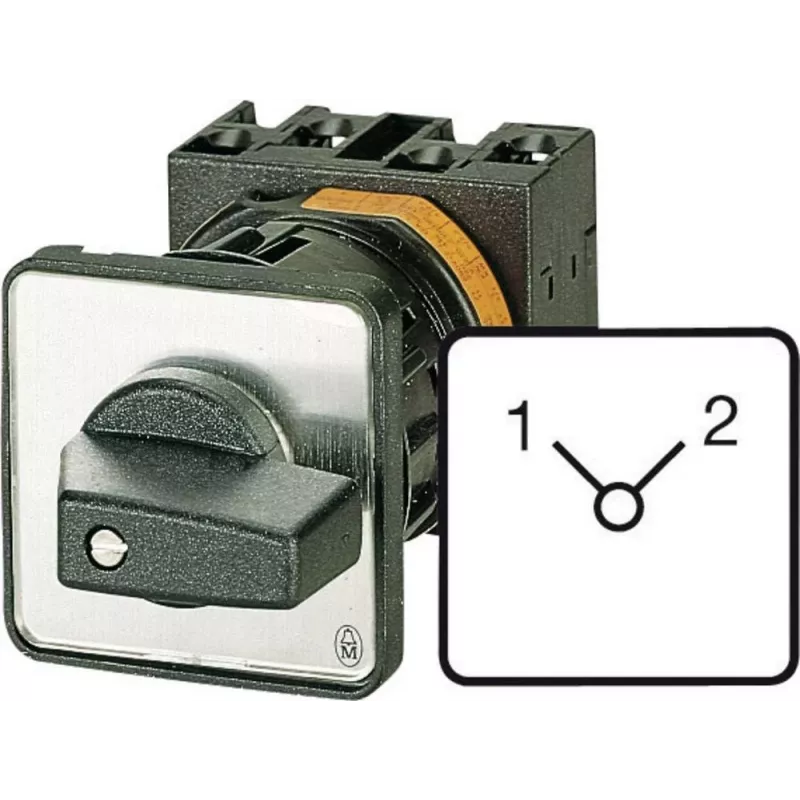

Eaton T0-3-8222/E 3 polių kumštelinis jungiklis 20A 690V AC, juodas/sidabrinis 048339

Kai reikia patikimo grandinės valdymo pramoniniuose skydeliuose, Eaton T0-3-8222/E kumštelinis jungiklis užtikrina stabilų veikimą esant 20 A ir 690 V AC. Šis 3 polių jungiklis su 90° perjungimo kampu yra skirtas rankiniam variklių ir grandinių valdymui, o IP65 apsaugos klasė priekinėje dalyje leidžia jį naudoti netgi dulkėse ar drėgmėje.

Kodėl verta rinktis

• Didelė nominali darbinė įtampa – 690 V AC, tinkama įvairioms pramoninėms reikmėms.
• IP65 priekinė apsauga nuo dulkių ir vandens čiurkšlių.
• Atspari konstrukcija, atitinkanti IEC/EN 60947 ir VDE standartus.
• Platus darbinės temperatūros diapazonas nuo -25 °C iki +50 °C.
• 6 kV nominali impulsinė atsparumo įtampa, užtikrinanti apsaugą nuo viršįtampių.

Techniniai duomenys

• Jungiklio tipas: pagrindinis jungiklis / kumštelinis jungiklis
• Polių skaičius: 3
• Nominali darbinė srovė (Iu): 20 A
• Nominali darbinė įtampa (Ue): 690 V AC
• Nominali galia AC-23A prie 400 V: 5,5 kW
• Nominali galia AC-3 prie 400 V: 3 kW
• Perjungimo padėtys: 2 (0-1)
• Perjungimo kampas: 90°
• Montavimo tipas: priekinis montavimas
• Apsaugos laipsnis (priekis): IP65
• Apsaugos laipsnis (gnybtai): IP20
• Prijungimo tipas: varžtiniai gnybtai
• Rankenos spalva: juoda
• Priekinės plokštės spalva: sidabrinė
• Atitiktis standartams: IEC/EN 60947, VDE
• Darbinė aplinkos temperatūra: -25 °C iki +50 °C
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Nominali trumpojo jungimo srovė (Icw): 0,32 kA (1 s)

Kam tinka

Šis jungiklis skirtas pramonės inžinieriams, elektrikams ir techninės priežiūros specialistams, kurie projektuojia, montuoja ar prižiūri valdymo skydus. Jis puikiai tinka variklių įjungimui ir išjungimui, taip pat bendram grandinių valdymui, kai reikalingas patikimas rankinis perjungimas. Dėl atsparumo nepalankioms sąlygoms jis tinka maisto pramonėje, metalo apdirbime, automobilių gamyboje ir kituose sektoriuose, kur keliami aukšti patikimumo reikalavimai.

Kaip naudoti

Jungiklis montuojamas priekinėje skydo plokštėje. Prijungimas atliekamas varžtiniais gnybtais, užtikrinant patikimą kontaktą. Dėl 90° perjungimo kampo ir dviejų padėčių (0-1) valdymas yra paprastas ir aiškus. Rekomenduojama periodiškai patikrinti gnybtų priveržimą ir jungiklio veikimą, ypač po ilgesnio naudojimo arba esant vibracijai.

Patarimas: montuodami šį jungiklį, įsitikinkite, kad priekinė plokštė sandariai priglunda prie skydo, kad būtų išlaikyta IP65 apsauga. Naudokite tinkamo skerspjūvio laidus, atitinkančius 20 A srovę, ir reguliariai tikrinkite, ar nėra perkaitimo požymių. Taip užtikrinsite ilgą ir saugų jungiklio tarnavimo laiką.
