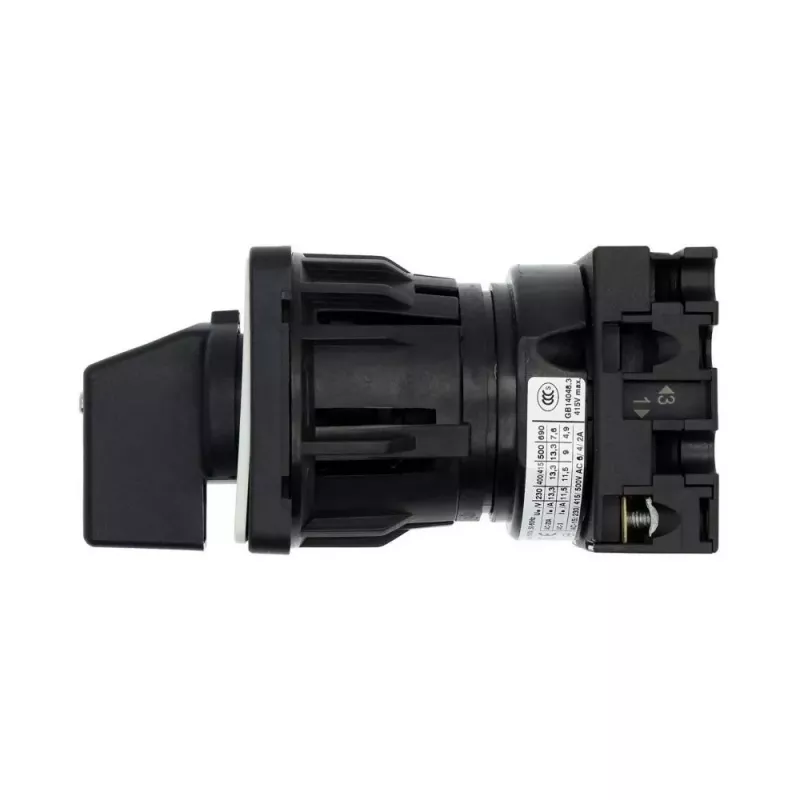

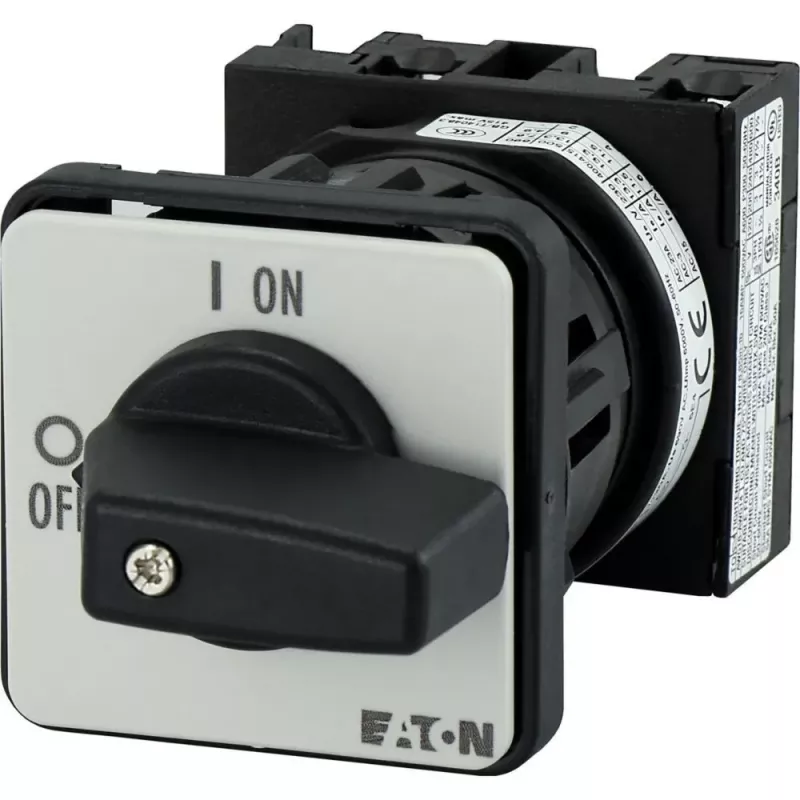

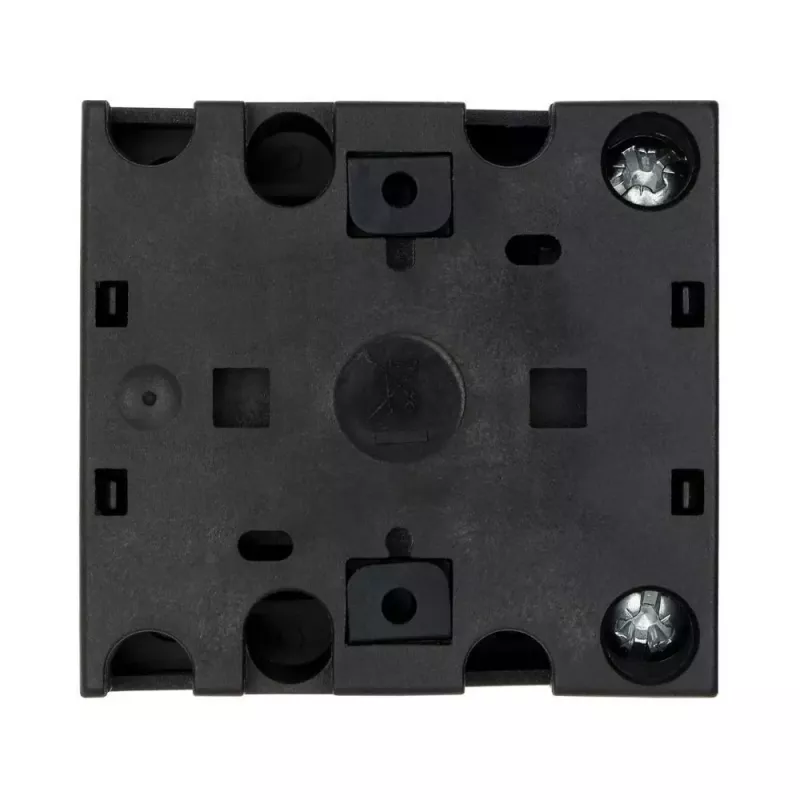

Eaton T0-1-8200/EZ 1-polio jungiklis-atjungiklis 20A 690V juodas/pilkas 069725

Kai skydelyje reikia patikimo pagrindinio jungiklio, kuris atlaikytų iki 20 A nuolatinę srovę ir 690 V AC darbinę įtampą, Eaton T0-1-8200/EZ sprendimas užtikrina stabilų įjungimą ir atjungimą net intensyviai naudojamose pramoninėse grandinėse. Kompaktiška 48 x 48 mm priekinė plokštė leidžia jį sumontuoti ten, kur vietos mažai, o reikalavimai aukšti.

Kodėl verta rinktis

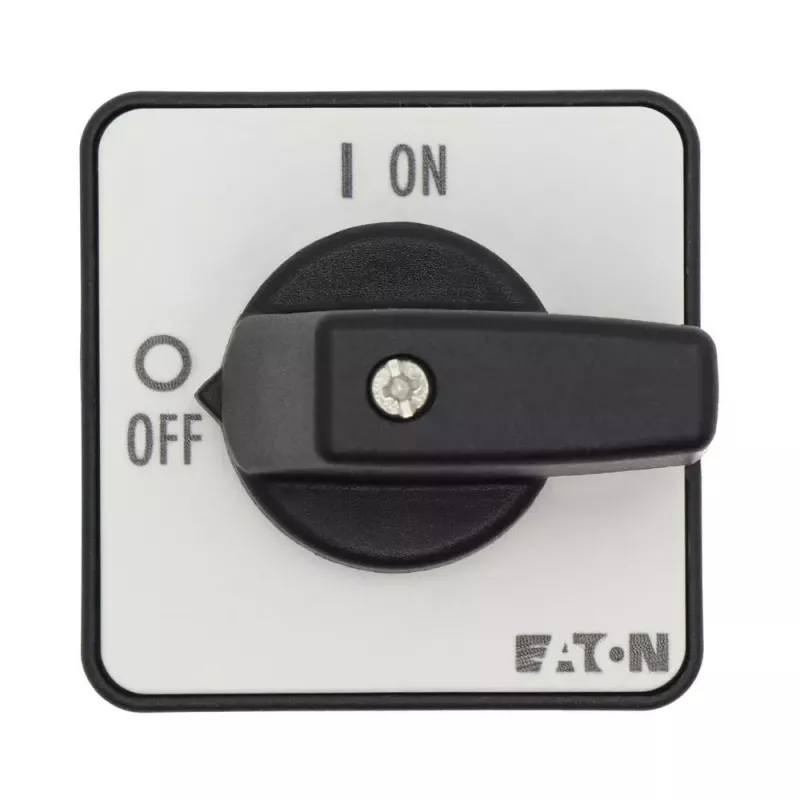

Šis 1-polio jungiklis-atjungiklis pasižymi 320 A (1 s) trumpalaike atsparumo srovei charakteristika ir 6 kA sąlygine trumpojo jungimo srove – tai leidžia saugiai valdyti variklius bei apkrovas, kai reikia patikimo atjungimo. Priekinė apsaugos klasė IP65 apsaugo nuo dulkių ir vandens, o gnybtų zona atitinka IP20. Juoda rankena ir pilka priekinė plokštė suteikia aiškų kontaktų būsenos indikaciją.

Kam tinka

• Pagrindinio jungiklio funkcijai valdymo skydeliuose
• Variklių ir kitų apkrovų įjungimui/atjungimui iki 20 A
• Pramoninei įrangai, kur reikalingas patikimas grandinės atskyrimas

Pagrindinės specifikacijos

• Polių skaičius: 1
• Nominali nuolatinė srovė (Iu): 20 A
• Nominali darbinė įtampa (Ue): 690 V AC
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Nominali trumpalaikė atsparumo srovė (Icw): 320 A (1 s)
• Nominali sąlyginė trumpojo jungimo srovė (Iq): 6 kA
• Perjungimo kampas: 90°
• Perjungimo padėčių skaičius: 2 (įjungta/išjungta)
• Montavimo tipas: įleidžiamas, centrinis
• Priekinės plokštės matmenys: 48 x 48 mm
• Apsaugos klasė (priekis): IP65
• Apsaugos klasė (gnybtai): IP20
• Gnybtų talpa: 1 x 2,5 mm² / 2 x 1,5 mm²
• Aplinkos darbinė temperatūra: nuo -25 iki +50 °C

Kaip naudoti

Sumontuokite jungiklį skydelyje, laikydamiesi gamintojo nurodymų dėl įleidžiamo arba centrinio tvirtinimo. Prijunkite laidus pagal gnybtų talpą – vieną 2,5 mm² laidininką arba du 1,5 mm² laidininkus. Prieš eksploataciją įsitikinkite, kad aplinkos temperatūra neviršija nurodytų ribų.

Patarimas: reguliariai tikrinkite, ar rankena lengvai perjungiama, o gnybtai tvirtai priveržti – taip užtikrinsite ilgalaikį ir saugų įrenginio veikimą net intensyvaus naudojimo sąlygomis.
