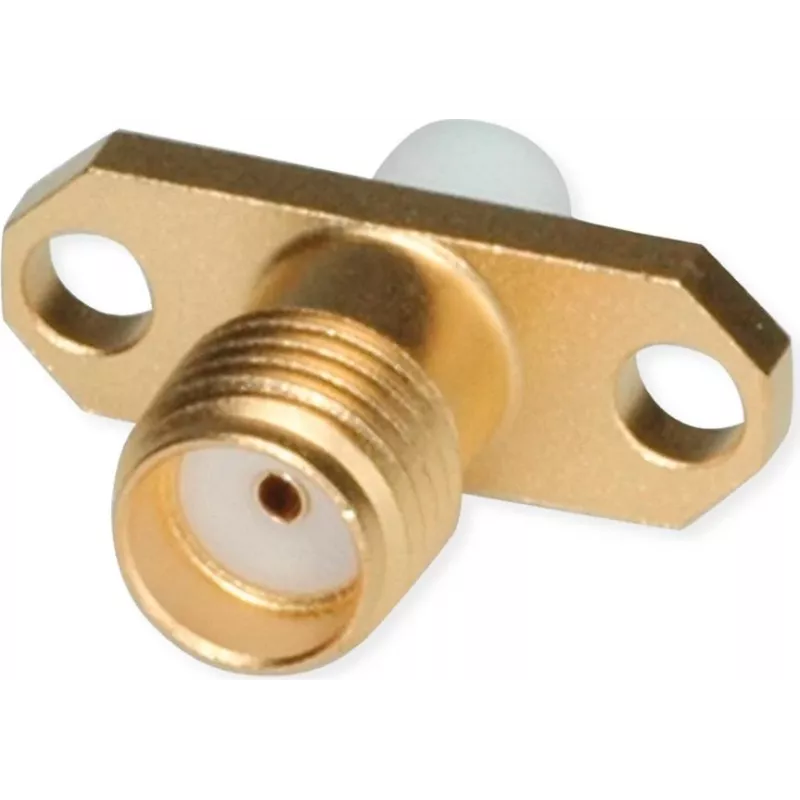

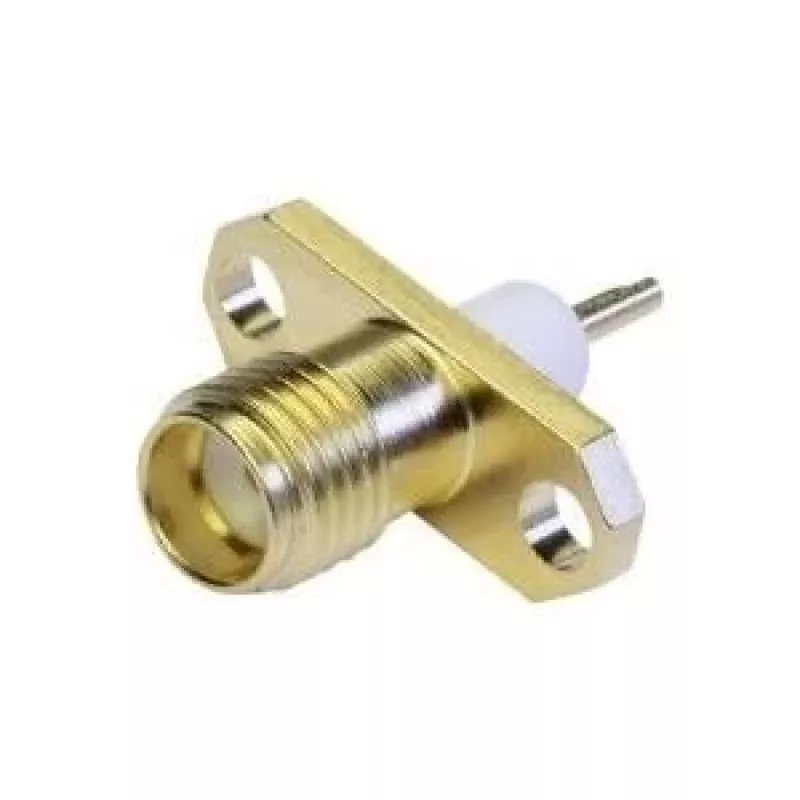

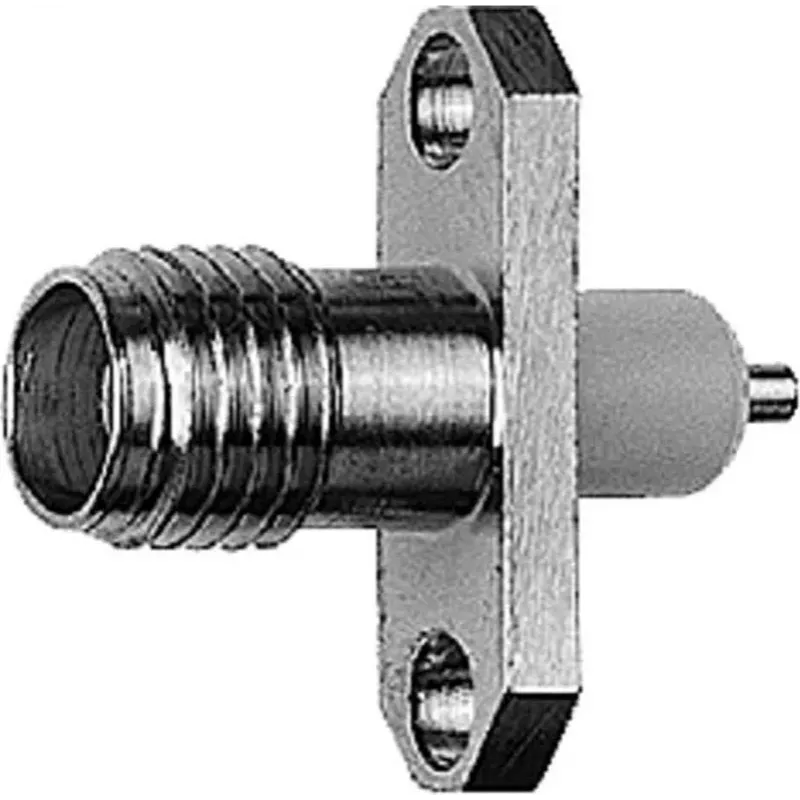

Telegärtner SMA prasiskverbimo lizdas su flanšu Z28, auksuotas (standartinis) - 5 vnt. (J01151A0631)

Telegärtner J01151A0631 – tai 50 omų SMA lizdas, skirtas profesionaliam RF sistemų montavimui. Šis komponentas pasižymi auksuotais kontaktais ir plačiu dažnių diapazonu iki 18 GHz, užtikrindamas stabilų signalo perdavimą net reikliausiose taikymuose.

Kodėl verta rinktis

• Auksuoti centriniai ir korpuso kontaktai užtikrina mažą kontaktinę varžą ir atsparumą korozijai.
• PTFE izoliatorius išlaiko stabilią impedansą ir atsparumą aukštai temperatūrai.
• Atlaiko iki 500 sujungimo ciklų – ilgaamžiškumas net intensyvaus naudojimo atveju.
• Platus darbinės temperatūros diapazonas nuo -65 °C iki +165 °C.
• 5 vienetų pakuotė patogi gamybai ar remontui.

Techniniai duomenys

• Jungties tipas: SMA lizdas (moteriškas)
• Montavimas: 4 skylių flanšas, prasiskverbimo
• Impedansas: 50 omų
• Dažnių diapazonas: nuo nuolatinės srovės iki 18 GHz
• VSWR: maks. 1,3 esant 18 GHz
• Kontaktinė varža: centrinė ≤ 3 mΩ, išorinė ≤ 2 mΩ
• Izoliacijos varža: ≥ 5 GΩ
• Dielektrinė atsparumas įtampai: 1000 Veff
• Darbinė įtampa: 335 Veff
• Korpuso medžiaga: žalvaris su auksavimu
• Izoliatorius: PTFE

Kam tinka

Šis SMA lizdas skirtas inžinieriams ir technikams, dirbantiems su RF įranga, testavimo prietaisais, antenų sistemomis ar telekomunikacijų sprendimais. Dėl kompaktiško flanšo jis lengvai montuojamas skydeliuose ar korpusuose, kur reikalingas patikimas ir stabilus ryšys.

Kaip naudoti

Sumontuokite lizdą per 12,7 x 12,7 mm flanšą, tvirtindami 4 varžtais (atstumas tarp skylių 9,52 mm). Prijunkite atitinkamą SMA kištuką. Dėl auksuotų kontaktų užtikrinamas mažas signalo praradimas ir ilga tarnavimo trukmė.

Patarimas: prieš montuodami įsitikinkite, kad flanšo matmenys atitinka jūsų įrangos angą. Naudokite tinkamo sukimo momento veržliaraktį, kad nepažeistumėte kontaktų. Sandėliuokite sausoje vietoje, kad išvengtumėte oksidacijos.
