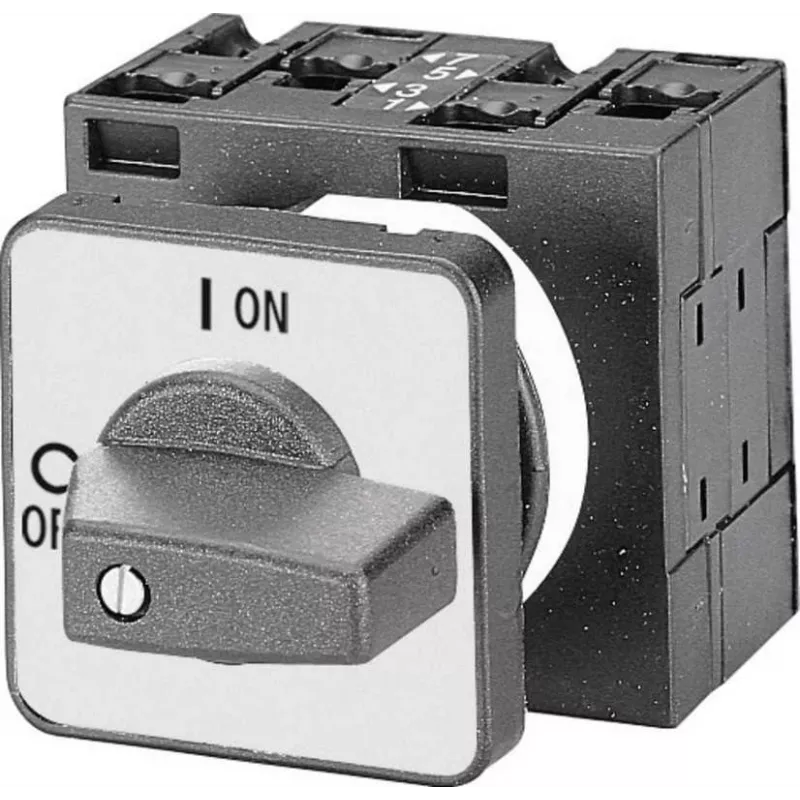

Eaton T0-1-8200/E 20 A vienpolė 90° kumštelinė perjungimo jungtis, pilka/juoda 67352

20 A vardinė darbinė srovė ir 690 V izoliacijos įtampa – tai parametrai, kurie Eaton T0-1-8200/E kumštelinę perjungimo jungtį daro patikimu pasirinkimu pramoninėms valdymo sistemoms. Ši jungtis skirta rankiniam ON/OFF perjungimui, užtikrinančiam saugų įrenginių veikimą ir techninę priežiūrą.

Pagrindinės specifikacijos

• Vardinė darbinė srovė (Ie): 20 A
• Polių skaičius: 1
• Perjungimo kampas: 90°
• Perjungimo padėčių skaičius: 2 (ON/OFF)
• Jungiklio funkcija: ON/OFF jungiklis, pagrindinis jungiklis
• Montavimo tipas: priekinis montavimas, skydo montavimas
• Apsaugos laipsnis: IP65 (priekis), IP20 (gnybtai)
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Gnybtų tipas: varžtiniai gnybtai
• Spalva: pilka rankenėlė / juoda priekinė plokštė
• Standartai: IEC/EN 60947, VDE 0660
• Aplinkos darbinė temperatūra: -25 iki +50 °C
• Elektrinė tarnavimo trukmė: 0,5 x 10⁶ operacijų
• Mechaninė tarnavimo trukmė: 3 x 10⁶ operacijų
• Priekinės plokštės matmenys: 48 x 48 mm
• Vardinė trumpojo jungimo atsparumo srovė (Icw): 320 A (1 s)
• Vardinė darbinė įtampa (Ue): 690 V
• Galia, išsklaidoma viename polyje: 0,6 W

Kodėl verta rinktis

Ši kumštelinė perjungimo jungtis sukurta ilgaamžiškumui ir saugumui pramoninėje aplinkoje. IP65 priekinė apsauga užtikrina atsparumą dulkėms ir vandens srovėms, o varžtiniai gnybtai – patikimą, vibracijai atsparų sujungimą. Mechaninė tarnavimo trukmė siekia 3 milijonus operacijų, elektrinė – 500 000 operacijų, todėl užtikrinamas ilgalaikis patikimumas ir minimali priežiūra. Atitikimas IEC/EN 60947 ir VDE 0660 standartams reiškia, kad jungtis atitinka griežtus tarptautinius žemosios įtampos skirstomųjų įrenginių reikalavimus.

Idealiai tinka

• Staklių valdymo grandinėms
• Pramoniniams valdymo skydams
• Variklių atjungimo taikymams
• Šildymo ir apšvietimo valdymui
• Bet kokiai įrangai, kur reikalingas patikimas rankinis ON/OFF jungiklis

Gera žinoti

Jungiklis skirtas priekiniam skydo montavimui su standartine 48 x 48 mm priekine plokšte. Jis gali būti naudojamas kaip pagrindinis jungiklis arba grandinės izoliavimui. Pilka rankenėlė aiškiai rodo jungiklio padėtį. Kompaktiška konstrukcija leidžia taupyti vietą perpildytuose skyduose. Užtikrinkite tinkamą varžtinių gnybtų priveržimo momentą, kad ryšiai išliktų patikimi per visą gaminio tarnavimo laiką.

Patarimas: montuodami jungiklį, visada atjunkite maitinimą ir patikrinkite, ar priekinė plokštė tvirtai pritvirtinta prie skydo. Periodiškai tikrinkite gnybtų priveržimą, ypač vibracijos sąlygomis, kad išvengtumėte kontaktų atsilaisvinimo.
