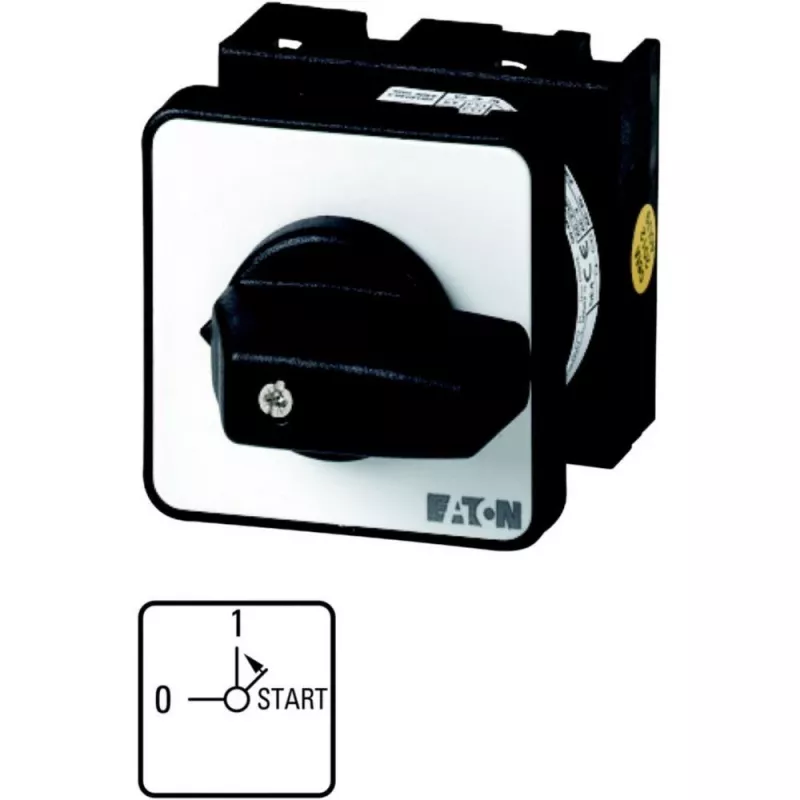

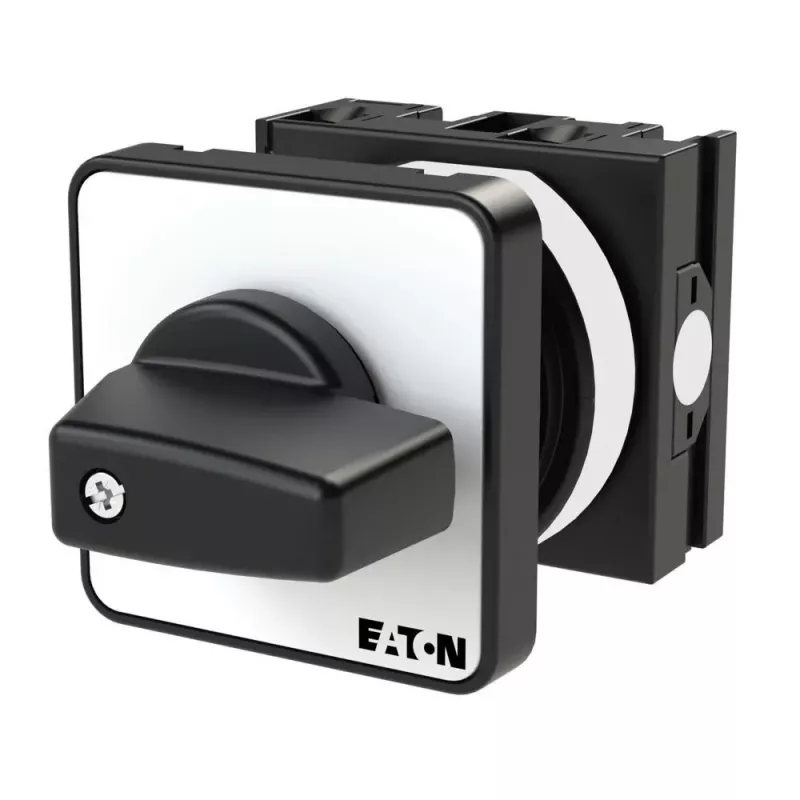

EATON T0-1-15511/E valdymo jungiklis, 3 polių, 20 A, IP65 019875

Pramoniniai valdymo sprendimai reikalauja komponentų, kurie atlaiko didelius elektros krūvius ir užtikrina ilgaamžiškumą. EATON T0-1-15511/E – tai 3 polių sukamasis jungiklis, skirtas patikimam variklių ir kitų apkrovų valdymui iki 20 A esant 400 V AC, su maksimalia darbine įtampa 690 V AC. Jo impulsinė atsparumo įtampa siekia 6 kV, o trumpalaikė atsparumo srovė – 340 A, todėl jis puikiai tinka net reikliausioms pramoninėms sąlygoms.

Privalumai, aktualūs profesionalams

• Didelis elektros patikimumas: 20 A esant 400 V AC ir 690 V AC maksimali darbinė įtampa.
• Patvari konstrukcija: priekinė apsaugos klasė IP65, gnybtų apsauga IP20.
• Paprastas montavimas: priekinis montavimas su centriniu tvirtinimu ir varžtiniais gnybtais.
• Aiškus vizualinis indikavimas: juoda rankenėlė ant 48 x 48 mm priekinės plokštės.
• Atitiktis tarptautiniams standartams: IEC/EN 60947, VDE 0660.

Techninė specifikacija

• Jungiklio tipas: kumštelinis jungiklis / pagrindinis jungiklis
• Polių skaičius: 3
• Nominali darbinė srovė (Iu): 20 A (esant 400 V)
• Nominali darbinė įtampa (Ue): 690 V AC
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Nominali trumpalaikė atsparumo srovė (Icw): 340 A (1 s)
• Perjungimo kampas: 90°
• Perjungimo padėčių skaičius: 2 (0-1)
• Valdymo tipas: sukamasis
• Montavimo tipas: priekinis, centrinis tvirtinimas
• Priekinės dalies apsaugos klasė: IP65
• Gnybtų apsaugos klasė: IP20
• Prijungimo tipas: varžtiniai gnybtai
• Gnybtų talpa: 1 x (1-2,5) mm² / 2 x (1-2,5) mm²
• Rankenėlės spalva: juoda
• Priekinės plokštės matmenys: 48 x 48 mm
• Atitiktis standartams: IEC/EN 60947, VDE 0660
• Aplinkos darbinė temperatūra: -25 iki +50 °C

Kam tinka

Šis jungiklis skirtas pramonės įmonių elektrikams, automatizavimo inžinieriams, skydų gamintojams ir techninės priežiūros specialistams, kuriems reikia patikimo ir ilgaamžio valdymo sprendimo. Dėl kompaktiškų matmenų ir atsparumo nepalankioms sąlygoms jis tinka tiek naujiems įrenginiams, tiek esamų sistemų modernizavimui.

Naudojimo instrukcija

Jungiklis montuojamas priekinėje skydo dalyje, tvirtinant centriniu varžtu. Prijungimas atliekamas varžtiniais gnybtais, leidžiančiais prijungti 1–2,5 mm² laidus. Prieš montavimą įsitikinkite, kad maitinimas išjungtas. Sukant rankenėlę 90° kampu, perjungiama tarp 0 (išjungta) ir 1 (įjungta) padėčių.

Mūsų vertinimas

EATON T0-1-15511/E – patikimas ir ilgaamžis valdymo jungiklis, pasižymintis puikiais elektros parametrais ir IP65 priekine apsauga. Dėl kompaktiško dydžio ir paprasto montavimo jis yra praktiškas pasirinkimas skydų gamintojams ir techninės priežiūros profesionalams.
