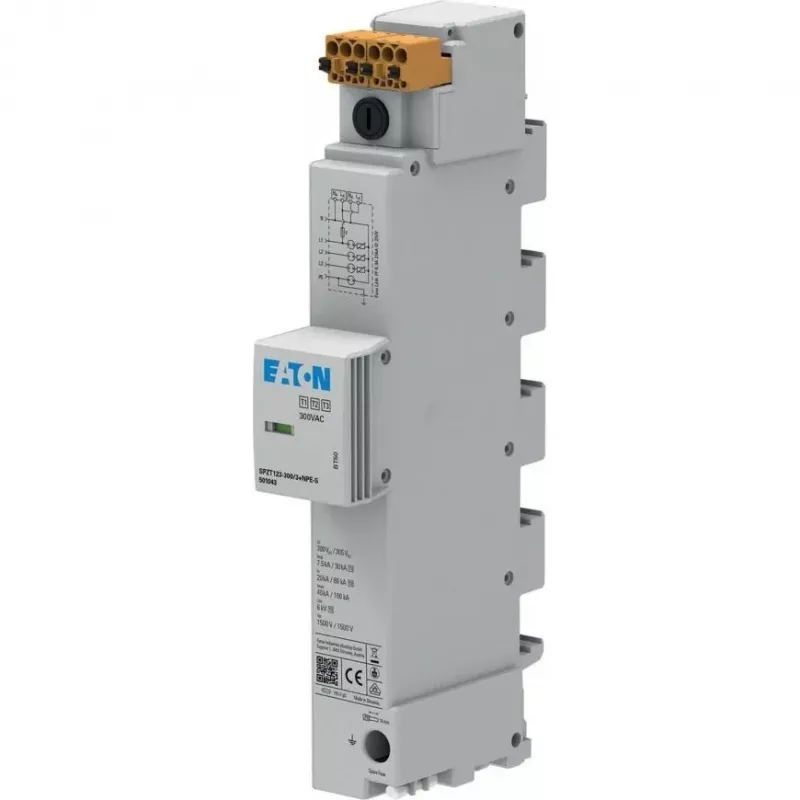

Eaton SPZT123-300/3+NPE-S 2 tipo apsaugos nuo viršįtampių įtaisas 40 mm šynai, 3+NPE, 300V, 20kA/40kA

Eaton SPZT123-300/3+NPE-S yra 2 tipo (II klasės) apsaugos nuo viršįtampių įtaisas, skirtas trifazėms sistemoms su neutraliu ir apsauginiu įžeminimu. Šis modelis užtikrina patikimą apsaugą komercinėse ir pramoninėse elektros instaliacijose, apsaugodamas jautrią įrangą nuo trumpalaikių įtampos šuolių ir sumažindamas brangių prastovų riziką.

Kam jis skirtas

Šis įtaisas skirtas elektrikams, skydų gamintojams ir objektų prižiūrėtojams, dirbantiems su trifazėmis sistemomis TN-S ir TT topologijose. Jis idealiai tinka paskirstymo skydams ir pramoniniams valdymo skydams, kur reikalinga kompaktiška, prie šynos tvirtinama apsauga su dideliu iškrovos pajėgumu ir aiškiu būsenos rodymu.

Pagrindiniai privalumai

• 2 tipo apsauga pagal IEC/EN 61643-11, skirta paskirstymo skydams.
• 3+NPE konfigūracija apsaugo visas tris fazes, neutralų ir apsauginį įžeminimą.
• Vardinė iškrovos srovė (In) 20 kA vienam poliui ir maksimali iškrovos srovė (Imax) 40 kA vienam poliui (8/20 µs bangos forma).
• Apsaugos įtampos lygis (Up) mažesnis nei 1,5 kV tiek L-N, tiek N-PE grandinėse.
• Tvirtinimas prie 40 mm šynos užtikrina greitą ir patikimą montavimą.
• Vizuali būsenos indikacija: žalias langelis – įrenginys veikia, raudonas – reikia keisti.
• Platus darbinės temperatūros diapazonas nuo -40 °C iki +80 °C, tinka atšiaurioms aplinkoms.
• Liepsnai atsparus termoplastinis korpusas, IP20 apsaugos laipsnis.

Specifikacijos

• Gamintojas: Eaton
• Modelis: SPZT123-300/3+NPE-S
• MPN: 501043
• EAN: 9010653032755
• SPD tipas: 2 tipas (II klasė)
• Vardinė įtampa (Un): 230/400 V AC
• Maksimali nuolatinė darbinė įtampa (Uc): 300 V AC (L-N, N-PE)
• Vardinė iškrovos srovė (In) (8/20 µs): 20 kA vienam poliui
• Maksimali iškrovos srovė (Imax) (8/20 µs): 40 kA vienam poliui
• Apsaugos įtampos lygis (Up): < 1,5 kV (L-N, N-PE)
• Polių skaičius: 3+NPE
• Montavimo tipas: 40 mm šyna
• Trumpojo jungimo atsparumas (Isccr): 50 kA (su maks. 125 A gG saugikliu)
• Reagavimo laikas (tA): < 25 ns
• Darbinės temperatūros diapazonas: -40 iki +80 °C
• Apsaugos laipsnis: IP20
• Būsenos indikacija: vizuali (žalia = OK, raudona = keisti)
• Standartai: IEC/EN 61643-11
• Korpuso medžiaga: termoplastikas, liepsnai atsparus
• Sistemos konfigūracija: TN-S, TT
• Energijos koordinacija: 2 tipas

Naudojimo patarimai

Norėdami užtikrinti optimalią apsaugą, įtaisą montuokite kuo arčiau skirstomojo skydo įvado. Įsitikinkite, kad maksimali nuolatinė darbinė įtampa (Uc) atitinka jūsų sistemos įtampą. Reguliariai tikrinkite būsenos indikaciją; jei langelis parausvoja, nedelsdami pakeiskite įtaisą, kad išlaikytumėte apsaugą. Sistemose su didelėmis trumpojo jungimo srovėmis įrenkite tinkamą atsarginį saugiklį (maks. 125 A gG), kaip rekomenduojama.

Svarbu: prieš montuodami įsitikinkite, kad sistema atitinka TN-S arba TT topologiją ir kad įtampos parametrai atitinka Uc reikšmę. Tinkamai parinktas ir prižiūrimas apsaugos įtaisas žymiai sumažina įrangos pažeidimo riziką.
