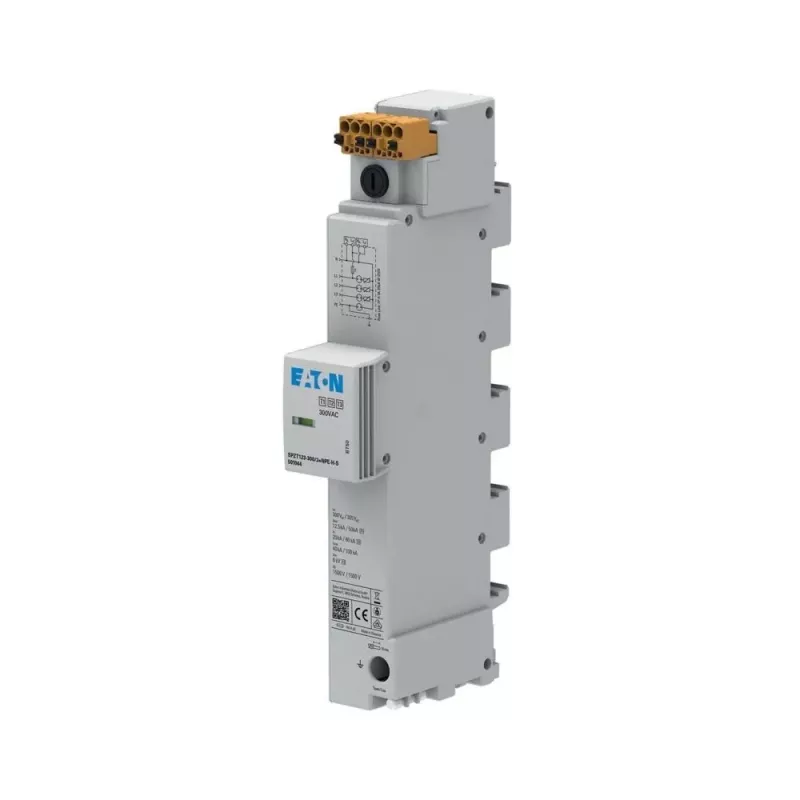

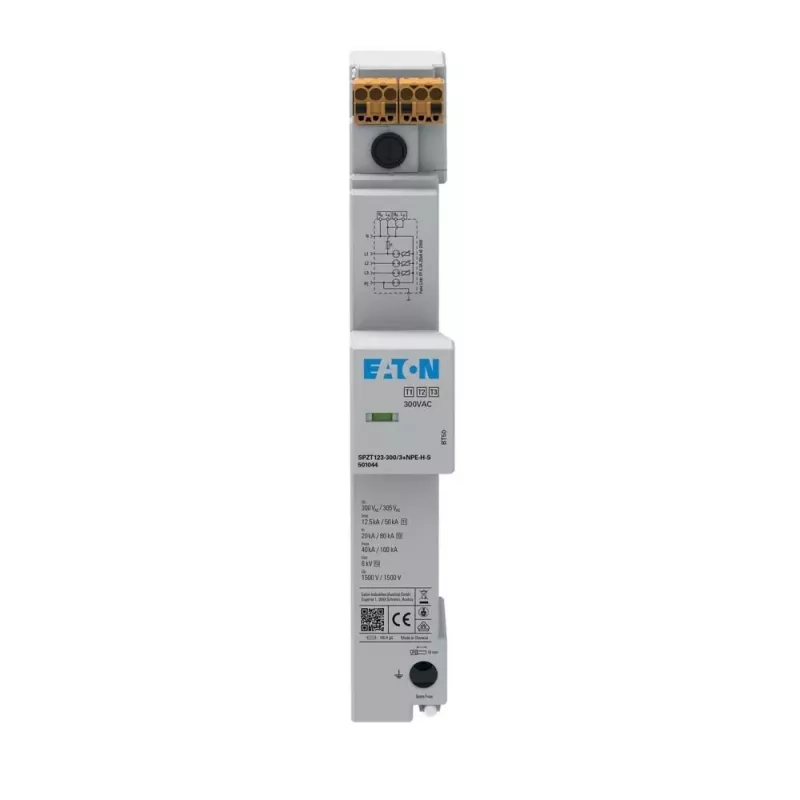

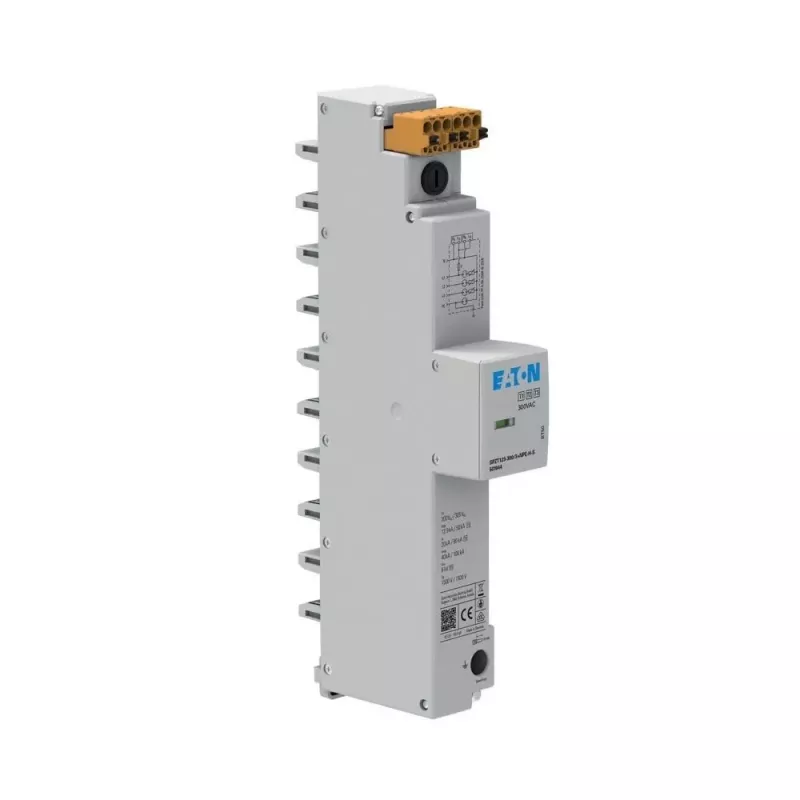

Eaton SPZT123-300/3+NPE-HS viršįtampių apsaugos įtaisas 40mm šynai, Type 2+3, 3+NPE, 300V AC 501044

Kai elektros skirstymo spintoje sumontuota 40 mm šyna, Eaton SPZT123-300/3+NPE-HS įtaisas tiesiog užfiksuojamas ant jos – jokių papildomų laikiklių ar laidų. Tai vienas kompaktiškiausių būdų apsaugoti žemos įtampos sistemą nuo trumpalaikių viršįtampių, sujungiant 2 ir 3 tipo apsaugą viename korpuse.

Privalumai

Varistorių ir dujų išlydžio vamzdelių technologija užtikrina patikimą apsaugą be lydimojo srovės reiškinio. Optinė būsenos indikacija leidžia iš karto vizualiai įvertinti įtaiso būklę – nereikia papildomų matavimų. Maksimali iškrovos srovė siekia 40 kA vienam poliui, o reagavimo laikas – mažesnis nei 25 ns, todėl apsaugoma net jautri elektronika.

Kam tinka

• Žemos įtampos elektros skirstymo sistemoms
• Jautrios elektroninės įrangos apsaugai
• Instaliacijoms, kuriose reikalinga kombinuota 2 ir 3 tipo viršįtampių apsauga

Pagrindinės specifikacijos

• Nominali įtampa: 230/400 V AC
• Maks. nuolatinė darbinė įtampa (L-N/L-PE, N-PE): 300 V AC
• Nominali iškrovos srovė (8/20 µs): 20 kA vienam poliui
• Maks. iškrovos srovė (8/20 µs): 40 kA vienam poliui
• Įtampos apsaugos lygis: ≤ 1,5 kV
• Trumpojo jungimo atsparumas: 50 kA
• Reagavimo laikas: < 25 ns
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: nuo -40 °C iki +80 °C

Naudojimas

Įtaisas montuojamas skirstymo spintose, kuriose yra 40 mm šynų sistema. Prieš montavimą patikrinkite, ar sistemos nominali įtampa atitinka įtaiso nuolatinę darbinę įtampą – tai būtina sąlyga, kad apsauga veiktų pagal specifikaciją. Prijungimas prie šynos atliekamas tiesiogiai, be papildomų įrankių.

Rekomendacijos

Montuokite tik į 40 mm šynų sistemas. Reguliariai apžiūrėkite optinį indikatorių – jei jis rodo pažeidimą, įtaisą reikia nedelsiant pakeisti. Siekiant išvengti klaidingo suveikimo, įsitikinkite, kad sistemos įtampa neviršija 300 V AC.
