Eaton SPCT2-280-3+NPE 3P+NPE, 20kA, DIN rail montavimui

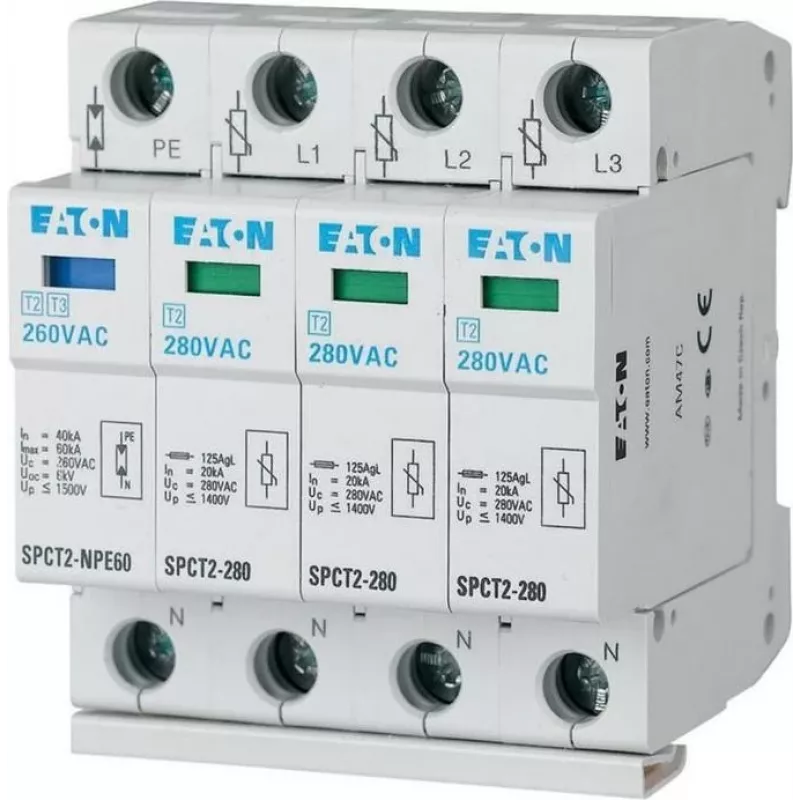

Kompaktiškas, modulinis korpusas su aiškia žalia/raudona būsenos indikacija – tai pirmas dalykas, kurį pastebėsite montuodami Eaton SPCT2-280-3+NPE į savo skirstomąjį tinklą. Šis 2 tipo apsaugos nuo viršįtampių įrenginys (SPD) sukurtas taip, kad būtų ne tik efektyvus, bet ir lengvai prižiūrimas: ištraukiamas modulis leidžia pakeisti apsaugą be jokio perjungimo, o integruotas terminis atjungiklis užtikrina saugumą net ir esant ekstremalioms apkrovoms.

Kam jis skirtas

Šis apsaugos įrenginys – idealus pasirinkimas elektros montuotojams, skydų gamintojams ir pastatų prižiūrėtojams, dirbantiems su trifazėmis sistemomis komerciniuose ar pramoniniuose objektuose. Jis ypač tinka ten, kur svarbus nepertraukiamas veikimas ir paprasta priežiūra – biuruose, prekybos centruose, lengvosios pramonės įmonėse.

Pagrindiniai privalumai

• 2 tipo (II klasės) apsauga pagal IEC/EN 61643-11, skirta pagrindiniams ir antriniams skirstomiesiems skydams.
• 3P+NPE konfigūracija apsaugo visas tris fazes bei neutralų laidą ir žemę, užtikrindama visapusišką apsaugą 230/400 V kintamosios srovės sistemose.
• Didelė iškrovos galia: vardinė 20 kA (8/20 µs) ir maksimali 40 kA (8/20 µs), su trumpojo jungimo atsparumu 50 kA.
• Žema apsaugos įtampos riba (< 1,3 kV) ir greitas reagavimas (< 25 ns) efektyviai slopina pereinamuosius viršįtampius.
• Modulinis korpusas su vizualine būsenos indikacija (žalia/raudona) – greitai patikrinkite būklę ir pakeiskite modulį be laidų perjungimo.
• Integruotas terminis atjungiklis saugiai atjungia pažeistus varistorius, užkertant kelią gaisro pavojui.
• Montavimas ant DIN bėgelio (35 mm) – paprasta integracija į standartinius skirstomuosius skydus.

Specifikacijos

• Gaminio tipas: apsaugos nuo viršįtampių įrenginys (SPD)
• SPD tipas: 2 tipo (II klasė)
• Polių skaičius: 3P+NPE
• Vardinė įtampa (Un): 230/400 V AC
• Maksimali nuolatinė darbinė įtampa (Uc): 280 V AC
• Vardinė iškrovos srovė (In): 20 kA (8/20 µs)
• Maksimali iškrovos srovė (Imax): 40 kA (8/20 µs)
• Apsaugos įtampos lygis (Up): < 1,3 kV
• Trumpojo jungimo atsparumas (Isccr): 50 kA
• Reagavimo laikas: < 25 ns
• Gesinimo geba: taip
• Terminis atjungiklis: integruotas
• Montavimo tipas: DIN bėgelis (35 mm)
• Būsenos indikacija: vizuali (žalia/raudona)
• Korpuso dizainas: modulinis, ištraukiamas
• Apsaugos laipsnis: IP20
• Standartai: IEC/EN 61643-11
• Paskirtis: pagrindiniai ir antriniai skirstomieji skydai

Naudojimo patarimai

Norėdami užtikrinti optimalią apsaugą, montuokite šį SPD kuo arčiau skirstomojo skydo įvado ir stenkitės, kad laidų ilgiai būtų kuo trumpesni – taip sumažinsite praleidžiamą įtampą. Reguliariai tikrinkite būsenos indikatorių: jei jis parodo raudoną spalvą, nedelsdami pakeiskite modulį, kad apsauga išliktų veiksminga. Kai integruojate su aukštesnio lygio 1 tipo SPD, laikykitės gamintojo rekomendacijų dėl tinkamo koordinavimo.

Patikima apsauga nuo viršįtampių – tai investicija į jūsų įrangos ilgaamžiškumą. Eaton SPCT2-280-3+NPE užtikrina stabilų darbą net ir sudėtingomis sąlygomis.
