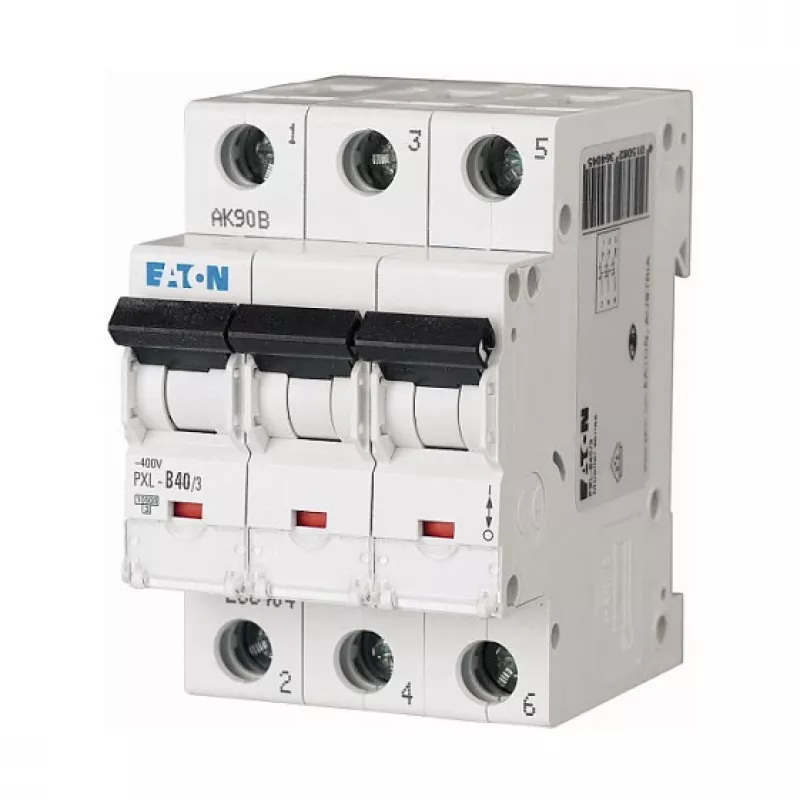

Eaton PXL-B40/3 40A 3 polių B charakteristikos mini grandinės pertraukiklis (MCB)

Elektros sistemų inžinieriams ir techninės priežiūros specialistams, ieškantiems patikimos trifazių grandinių apsaugos be nereikalingų išjungimų, Eaton PXL-B40/3 yra apgalvotas pasirinkimas. Šis 40 A galios, 3 polių (3P) automatinis grandinės pertraukiklis su B tipo charakteristika užtikrina tikslų atsaką esant trumpiesiems jungimams, o esant vidutiniams paleidimo srovės viršįtempiams – stabilų darbą. Jo 10 kA pertraukimo geba ir 3 energijos ribojimo klasė garantuoja patikimą apsaugą tiek gyvenamosiose, tiek komercinėse ir lengvosios pramonės skirstyklose.

Privalumai

• 40 A vardinė srovė, 3 polių (3P) konfigūracija trifazėms sistemoms
• B tipo atpalaidavimo charakteristika: magnetinis atpalaidavimas tarp 3 ir 5 vardinės srovės kartų
• 10 kA vardinė pertraukimo geba pagal IEC/EN 60898-1
• 3 energijos ribojimo klasė – puiki apsauga žemyn esančioms grandinėms
• Montavimas ant DIN bėgelio (35 mm), varžtiniai gnybtai laidams iki 35 mm² (standiems)
• Kompaktiškas 3 modulių plotis (52,5 mm) taupo vietą skirstykloje
• IP20 gnybtai, IP40 priekinė dalis; darbinė temperatūra nuo -25 °C iki +75 °C

Naudojimas kasdien

Įrengimas paprastas: užfiksuokite įrenginį ant standartinio 35 mm DIN bėgelio, prijunkite fazės ir apkrovos laidus prie aiškiai pažymėtų varžtinių gnybtų ir priveržkite pagal specifikaciją. Perjungimo svirtelė aiškiai rodo įjungimo/išjungimo būseną ir leidžia rankiniu būdu valdyti. Įvykus perkrovai ar trumpajam jungimui, PXL-B40/3 atjungia grandinę greitai, apsaugodamas kabelius ir įrangą. Didelė mechaninė (daugiau nei 20 000 operacijų) ir elektrinė (daugiau nei 10 000 operacijų) eksploatacijos trukmė užtikrina ilgą tarnavimo laiką net ir dažnai perjunginėjant. B kreivė ypač tinka grandinėms su mažomis paleidimo srovėmis, pavyzdžiui, apšvietimo, kištukinių lizdų ir valdymo grandinėms, kur C kreivė galėtų reaguoti per lėtai į gedimą.

Pagrindinės specifikacijos

• Vardinė srovė: 40 A
• Polių skaičius: 3
• Atpalaidavimo charakteristika: B tipas (magnetinis atpalaidavimas 3–5 × In)
• Vardinė įtampa: 400 V AC
• Vardinė pertraukimo geba: 10 kA (IEC/EN 60898-1)
• Dažnis: 50/60 Hz
• Montavimas: DIN bėgelis (EN 60715, 35 mm)
• Energijos ribojimo klasė: 3
• Standartai: IEC/EN 60898-1
• Gnybtų talpa (standiems laidams): 1–35 mm²
• Gnybtų talpa (lankstiems laidams): 1–25 mm²
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (priekinė dalis)
• Darbinė temperatūra: -25 °C iki +75 °C
• Perįtampų kategorija: III
• Taršos laipsnis: 2
• Mechaninė eksploatacijos trukmė: >20 000 operacijų
• Elektrinė eksploatacijos trukmė: >10 000 operacijų
• Modulio plotis: 3 moduliai (52,5 mm)
• Jungimo tipas: varžtiniai gnybtai

Baigiamoji pastaba

Įrodyta Eaton kokybė, PXL-B40/3 yra patikimas pasirinkimas trifazių grandinių apsaugai. Jo 40 A galios, B kreivės ir 10 kA pertraukimo gebos derinys tinka įvairioms reikmėms – nuo gyvenamųjų namų antrinio skirstymo iki komercinių skydų. Projektams, kuriems reikia atitikties IEC/EN 60898-1 ir kompaktiško dydžio, šis MCB užtikrina nuoseklų veikimą ir ramybę.
