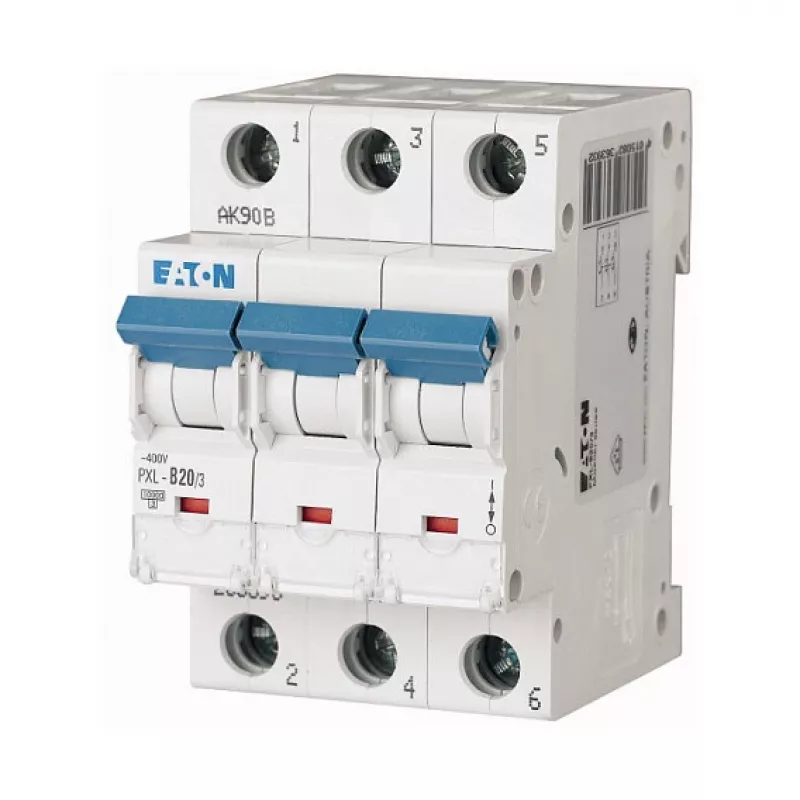

Eaton PXL-B20/3 Miniatiūrinis automatinis jungiklis – 3 poliai, B tipo, 20 A (236393)

Kai skirstomajame skyde kiekviena atšaka turi būti apsaugota nuo perkrovų ir trumpojo jungimo, Eaton PXL-B20/3 yra patikimas pasirinkimas. Šis kompaktiškas 3 polių automatinis jungiklis su 20 A vardine srove ir B tipo atjungimo charakteristika užtikrina greitą ir tikslų veikimą komercinėse bei pramoninėse elektros instaliacijose.

Pagrindinės specifikacijos

• 3 polių miniatiūrinis automatinis jungiklis (MCB)
• Vardinė srovė: 20 A
• Atjungimo charakteristika: B tipas
• Vardinė įtampa: 230/400 V AC
• Vardinė jungimo galia (Icn): 10 kA
• Dažnis: 50/60 Hz
• Tvirtinimas: DIN bėgelis (EN 60715)
• Modulio plotis: 3 TE (52,5 mm)
• Gnybtų tipas: varžtiniai gnybtai
• Gnybtų skerspjūvis: 1–25 mm² (vientisa ir lanksti)
• Apsaugos laipsnis: IP20 gnybtai, IP40 priekis
• Energijos ribojimo klasė: 3
• Standartai: IEC/EN 60898-1
• Darbinė temperatūra: nuo -25°C iki +75°C

Kodėl verta rinktis

Eaton PXL serija sujungia patikimą elektromechaninę konstrukciją su kompaktišku 3 modulių dydžiu. B tipo charakteristika specialiai skirta kabelių ir bendrųjų elektros grandinių apsaugai – atjungimas vyksta, kai srovė pasiekia 3–5 kartus didesnę vertę nei vardinė. Su 10 kA jungimo galia šis jungiklis užtikrina saugų veikimą tipinėmis trumpojo jungimo sąlygomis paskirstymo skyduose.

Kam tinka

• Apšvietimo ir rozetinių grandinių apsauga gyvenamosiose bei komercinėse patalpose
• Smulkių buitinių prietaisų ir ŠVOK įrangos atšakų apsauga
• Valdymo grandinių izoliavimas ir apsauga pramoniniuose skyduose
• Esamų DIN bėgelio skirstomųjų skydu modernizavimas

Naudojimo patarimai

Įsitikinkite, kad jungiklis montuojamas ant 35 mm DIN bėgelio (EN 60715), o laidai tinkamai nuvalyti varžtiniams gnybtams. Įrenginys skirtas stacionariai instaliacijai ir turi būti naudojamas nurodytame temperatūros diapazone. Prieš montuodami patikrinkite, ar trumpojo jungimo srovė įrengimo vietoje neviršija vardinės jungimo galios.
