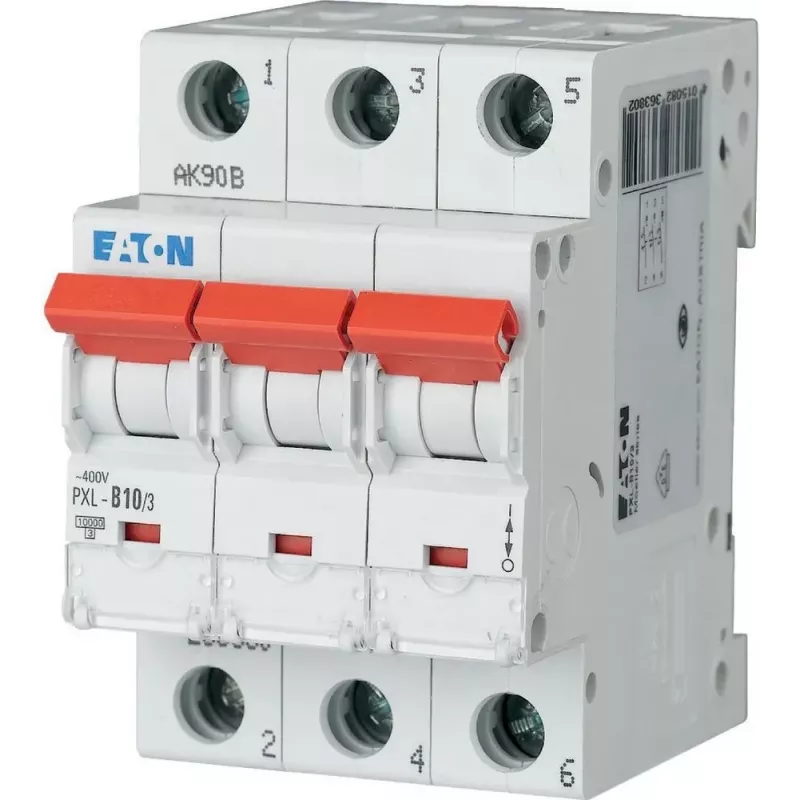

EATON PXL-B10/3 10 A 3 polių B charakteristikos miniatiūrinis automatinis jungiklis

Kai trifazės grandinės apsauga tampa kritiniu veiklos tęstinumo klausimu, EATON PXL-B10/3 miniatiūrinis automatinis jungiklis užtikrina patikimą apsaugą be kompromisų. Šis 3 polių MCB, montuojamas ant DIN bėgelio, yra skirtas apsaugoti kabelius ir prijungtą įrangą nuo perkrovų ir trumpųjų jungimų komerciniuose bei pramoniniuose skirstomuosiuose įrenginiuose. Elektrikams ir skydų gamintojams jis suteikia aiškų pranašumą: greitą atjungimą, mažą įrengimo plotą ir ilgaamžiškumą, kurį patvirtina 10 000 elektrinių ir 20 000 mechaninių ciklų resursas.

Pagrindinės specifikacijos

• Vardinė srovė: 10 A
• Polių skaičius: 3
• Atjungimo charakteristika: B (magnetinis atjungimas 3–5 × In)
• Vardinė įtampa: 230/400 V AC
• Atjungimo geba: 10 kA pagal IEC/EN 60898-1
• Dažnis: 50/60 Hz
• Montavimas: DIN bėgelis (35 mm)
• Plotis: 3 moduliai (52,5 mm)
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (priekis)
• Gnybtų skerspjūvis: 1–25 mm² vientisas, 1–16 mm² lankstus
• Darbinė temperatūra: -25 °C iki +75 °C
• Standartai: IEC/EN 60898-1

Kodėl verta rinktis

PXL-B10/3 sujungia patikimą apsaugą su kompaktiškais matmenimis. B charakteristika užtikrina greitą atjungimą trumpojo jungimo atveju, tačiau vengia nereikalingų išjungimų dėl įsijungimo srovių, būdingų apšvietimo ir varžinėms apkrovoms. 10 kA atjungimo geba leidžia saugiai valdyti dideles avarines sroves. Varžtiniai gnybtai priima platų laidininkų skerspjūvių diapazoną, todėl montavimas tampa paprastesnis ir greitesnis. Energijos ribojimo klasė 3 sumažina praleidžiamą energiją, taip apsaugodama žemyn esančią įrangą.

Kam tinka

• Trifazių rozetinių grupių ir apšvietimo grandinių apsauga komerciniuose pastatuose
• Valdymo grandinės ir smulkūs varikliai pramoniniuose skydeliuose
• Skirstomieji skydai dirbtuvėse, biuruose ir prekybos patalpose
• Modernizavimo projektai, kai reikalingas patikimas DIN bėgelio MCB

Naudojimo patarimai

Montuodami įsitikinkite, kad skydo IP laipsnis atitinka aplinkos sąlygas, o aukštesnėje nei 75 °C temperatūroje taikykite srovės mažinimo koeficientus. Visada derinkite su aukščiau esančiais apsaugos įrenginiais pagal vietos reglamentus.
