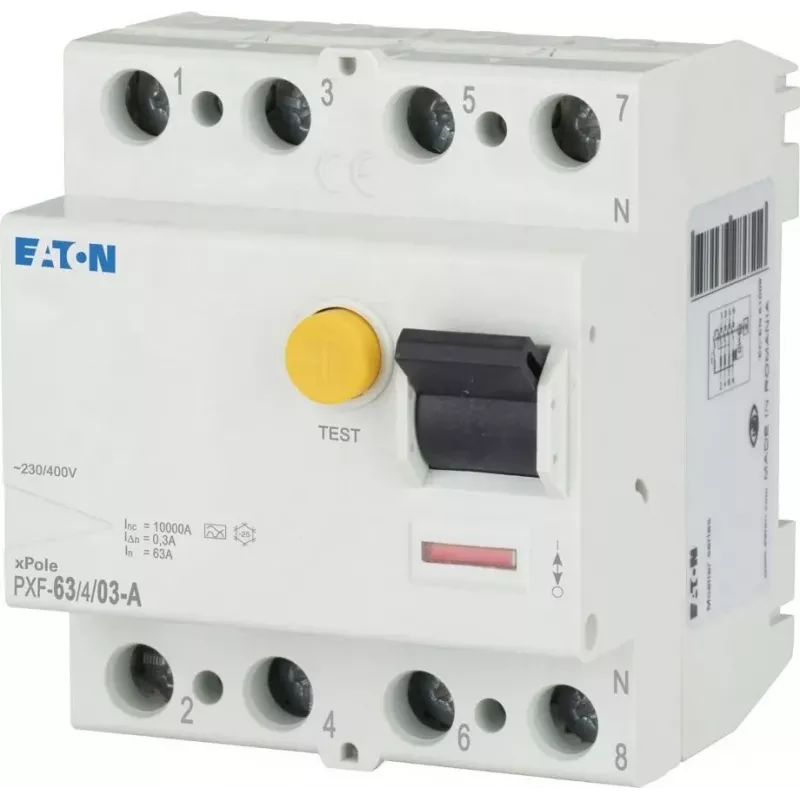

Eaton PXF-63/4/03-A liekamosios srovės automatinis jungiklis (RCCB), 63 A, 4 polių, 300 mA, A tipo 236804

Eaton PXF-63/4/03-A – tai 4 polių liekamosios srovės automatinis jungiklis (RCCB), skirtas 63 A vardinei srovei ir 300 mA liekamajai srovei. Jis užtikrina patikimą apsaugą nuo įžeminimo gedimų pramonės ir komercinėse instaliacijose. A tipo charakteristika reaguoja į kintamąją ir pulsuojančiąją nuolatinę liekamąją srovę, todėl prietaisas tinka šiuolaikiniams elektros tinklams su elektroniniais įrenginiais.

Privalumai profesionalams

• 300 mA liekamosios srovės jautrumas – patikimas gedimų aptikimas
• A tipo suveikimas – apsauga nuo kintamosios ir pulsuojančios nuolatinės srovės
• Plati gnybtų talpa nuo 1,5 iki 35 mm² – lankstus laidų prijungimas
• Ilgas elektros patvarumas: daugiau nei 4 000 operacijų
• Darbinė temperatūra nuo -25 °C iki +40 °C – atsparumas įvairioms sąlygoms

Kam skirtas

Šis įrenginys skirtas elektrikams, inžinieriams ir techninės priežiūros specialistams, dirbantiems pramonės objektuose, komercinėse patalpose ar daugiabučių namų skirstyklose. Jis tinka ten, kur reikalinga patikima apsauga nuo nuotėkio srovės esant didelei vardinei srovei – pavyzdžiui, mašinų maitinimo linijose, sandėliuose ar gamyklose.

Techninė specifikacija

• Produkto tipas: liekamosios srovės automatinis jungiklis (RCCB)
• Serija: PXF
• Vardinė srovė (In): 63 A
• Polių skaičius: 4
• Vardinė liekamoji srovė (IΔn): 300 mA
• Vardinė įtampa (Ue): 230/400 V AC
• Vardinis dažnis: 50/60 Hz
• Montavimas: DIN bėgelis (35 mm)
• Modulių plotis: 4 moduliai (70 mm)
• Sąlyginė trumpojo jungimo srovė (Inc): 10 kA (su aukštutiniu 63 A gG/gL saugikliu)
• Vardinė impulsinė srovė (IΔm): 250 A (8/20 µs banga)
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (priekis)
• Darbinė temperatūra: nuo -25 °C iki +40 °C
• Gnybtų talpa (vientisa/susukta): 1,5–35 mm²
• Standartai: IEC/EN 61008-1
• Suveikimo charakteristika: momentinė
• Indikatorius: suveikimo padėties indikatorius
• Elektros tarnavimo laikas: > 4 000 operacijų
• Mechaninis tarnavimo laikas: > 10 000 operacijų

Naudojimas

Montuokite ant standartinio 35 mm DIN bėgelio. Prieš prijungdami laidus, įsitikinkite, kad maitinimas išjungtas. Gnybtuose galima jungti 1,5–35 mm² laidus. Įrenginys turi suveikimo padėties indikatorių, leidžiantį greitai nustatyti būseną. Rekomenduojama naudoti su aukštutiniu 63 A gG/gL saugikliu, kad būtų užtikrinta 10 kA sąlyginė trumpojo jungimo srovė.

Mūsų verdiktas

Eaton PXF-63/4/03-A pasižymi didele 63 A vardine srove ir 300 mA jautrumu, todėl tinka reiklioms pramonės reikmėms. Platus darbinės temperatūros diapazonas ir patvari konstrukcija užtikrina ilgalaikį patikimumą. Tai profesionalus pasirinkimas, kuris atitinka IEC/EN 61008-1 standartą ir yra apsaugotas nuo dulkių bei drėgmės (IP20/IP40).
