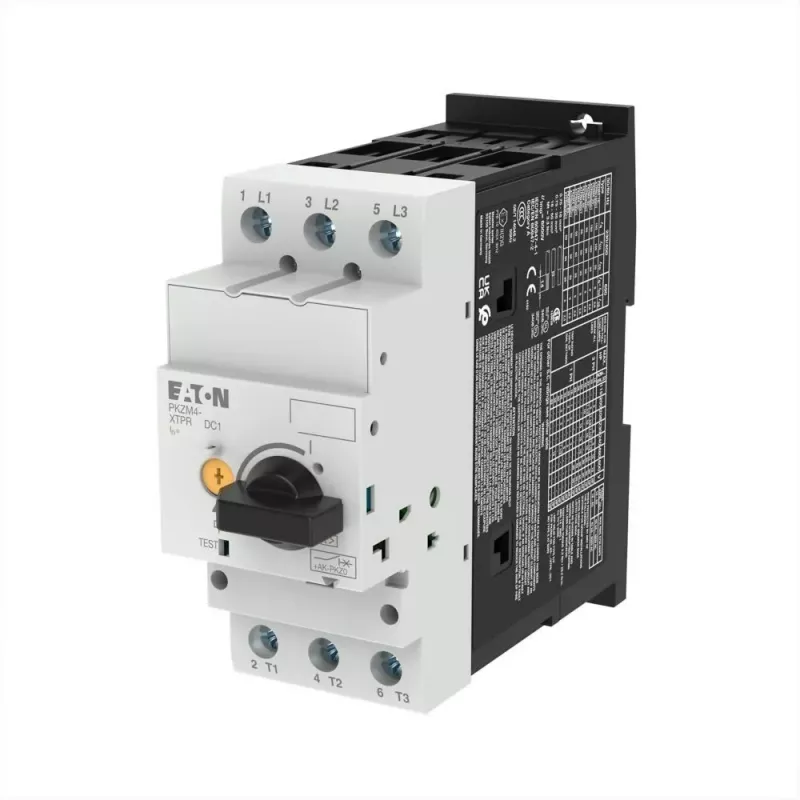

Eaton PKZM4-63 variklio apsaugos automatinis jungiklis, 3 polių, 40-63 A, 690 V AC 222413

Kai trijų fazių variklis patiria perkrovą ar trumpąjį jungimą, kiekviena sekundė gali reikšti brangų remontą. Eaton PKZM4-63 yra suprojektuotas taip, kad šios grėsmės būtų pašalintos dar prieš padarant žalą – jis užtikrina patikimą apsaugą ir leidžia tiksliai sureguliuoti perkrovos atjungimą pagal konkretaus variklio vardinę srovę.

Kodėl verta rinktis PKZM4-63

• Reguliuojamas šiluminis perkrovos atjungimas 40–63 A – tiksliai pritaikomas prie variklio vardinės srovės, išvengiant nereikalingų išjungimų.
• Fiksuotas magnetinis trumpojo jungimo atjungimas – greitai pašalina trumpojo jungimo sutrikimus, apsaugodamas variklį ir įrangą.
• Didelė trumpojo jungimo pertraukimo galia (50 kA esant 400 V AC) – patikimas net ir didelės galios sistemose.
• 3 polių perjungimas – skirta trifaziams varikliams.
• Termomagnetinė charakteristika – sujungia šiluminę ir magnetinę apsaugą viename įtaise.
• Montavimas ant DIN bėgelio (35 mm) arba varžtais – lankstus sprendimas įvairiose spintose.

Kam tinka

Šis apsaugos automatinis jungiklis skirtas inžinieriams, technikams ir pramonės įmonėms, kuriose eksploatuojami trifaziai varikliai iki 63 A. Jis puikiai tinka valdymo spintose, mašinų gamyboje, siurblinėse, ventiliacijos sistemose ir kitur, kur reikalinga patikima variklių apsauga nuo perkrovų ir trumpųjų jungimų.

Techniniai duomenys

• Vardinė darbinė srovė (Ie): 63 A
• Perkrovos atjungimo nustatymo diapazonas: 40–63 A
• Polių skaičius: 3
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Trumpojo jungimo pertraukimo galia (Icu) esant 400 V: 50 kA
• Atjungimo charakteristika: termomagnetinė
• Perkrovos atjungimo tipas: šiluminis, reguliuojamas
• Trumpojo jungimo atjungimo tipas: magnetinis, fiksuotas (apie 14 × Ie)
• Montavimo tipas: DIN bėgelis (35 mm) / varžtinis montavimas
• Prijungimo tipas: varžtiniai gnybtai
• Apsaugos laipsnis (IP): IP20
• Atitinka standartą: IEC/EN 60947-4-1
• Aplinkos darbinė temperatūra: -25 iki +55 °C
• Gnybtų talpa (lankstus): 1 × 50 mm² / 2 × 16 mm²
• Maksimalus perjungimo dažnis: 40 operacijų per valandą
• Atjungimo klasė: 10 klasė

Naudojimo patarimai

Reguliuodami perkrovos atjungimą, visada nustatykite jį pagal variklio vardinę srovę, nurodytą techniniame pase. Periodiškai patikrinkite gnybtų priveržimą ir užtikrinkite, kad aplinkos temperatūra neviršytų leistinų ribų – taip prailginsite įrenginio tarnavimo laiką ir išvengsite netikėtų sustojimų.
