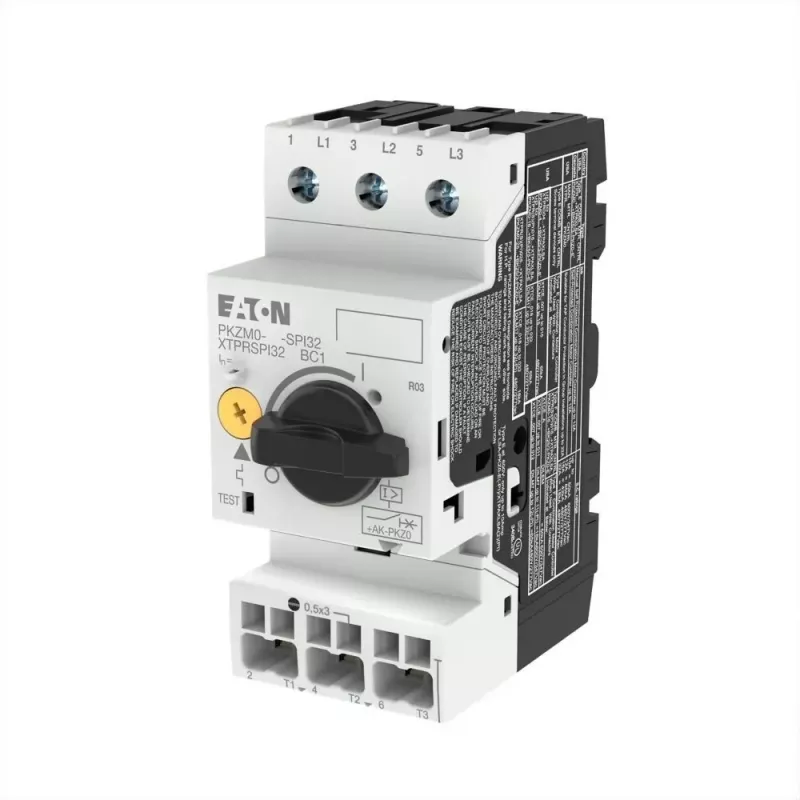

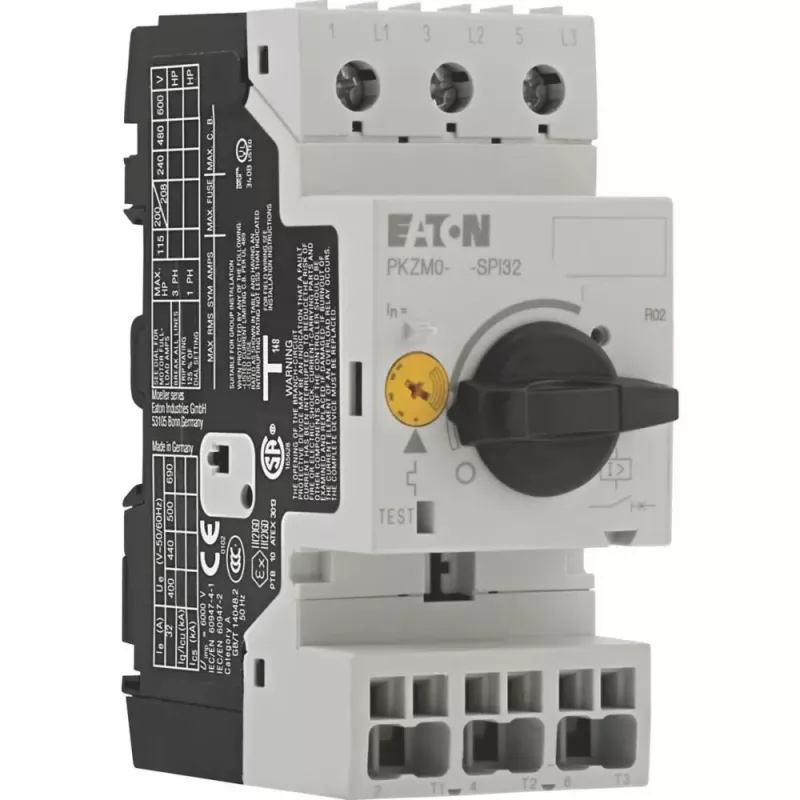

Eaton PKZM0-25-SPI3 variklio apsaugos automatinis jungiklis, 25A, 3 polių, termomagnetinis 199202

50 kA trumpojo jungimo pertraukimo geba esant 400 V – tai specifikacija, kuri iš karto parodo, kad Eaton PKZM0-25-SPI3 skirtas rimtiems pramoniniams sprendimams. Šis variklio apsaugos automatinis jungiklis užtikrina patikimą trijų fazių variklių apsaugą nuo perkrovos ir trumpojo jungimo, kai reikia ilgaamžiškumo ir našumo.

Kodėl verta rinktis

Reguliuojamas terminis atleidiklis (20–25 A) leidžia tiksliai pritaikyti apsaugą prie konkretaus variklio vardinės srovės, išvengiant bereikalingų suveikimų. Termomagnetinis atleidimo principas užtikrina patikimą atjungimą tiek esant perkrovai, tiek trumpajam jungimui. 50 kA pertraukimo geba užtikrina patikimą apsaugą net ir didelio trumpojo jungimo srovės tinkluose. Kompaktiškas dizainas ir lankstus montavimas (DIN bėgelis arba varžtinis tvirtinimas) palengvina montavimą skirstomuosiuose skyduose.

Kam tinka

• Trijų fazių variklių apsauga pramoninėse mašinose
• Šildymo, vėdinimo ir oro kondicionavimo (HVAC) sistemos, siurbliai, ventiliatoriai
• Variklių valdymo centrai ir paskirstymo skydai
• Taikymai, kuriems taikomi tarptautiniai standartai

Pagrindinės specifikacijos

• Vardinė darbinė srovė: 25 A
• Perkrovos atleidiklio nustatymo diapazonas: 20–25 A
• Trumpojo jungimo pertraukimo geba (Icu) esant 400 V: 50 kA
• Polių skaičius: 3
• Vardinė darbinė įtampa: 690 V AC
• Suveikimo klasė: 10 klasė
• Montavimo tipas: DIN bėgelis / varžtinis montavimas
• Prijungimo tipas: varžtiniai gnybtai
• Apsaugos laipsnis: IP20
• Terminė perkrovos apsauga: taip, reguliuojama
• Trumpojo jungimo apsauga: taip, magnetinė
• Vardinė impulsinė atsparumo įtampa: 6 kV
• Vardinis dažnis: 50/60 Hz
• Darbinė aplinkos temperatūra: nuo -25 iki +55 °C
• Perjungimo galios kategorija: AC-3
• Atleidimo principas: termomagnetinis
• Standartai: IEC/EN 60947-4-1, VDE 0660

Kaip naudoti

Sumontuokite jungiklį DIN bėgelyje arba pritvirtinkite varžtais. Prijunkite maitinimo ir variklio laidus prie varžtinių gnybtų. Nustatykite terminio atleidiklio srovę pagal variklio vardinę srovę (20–25 A diapazone). Įsitikinkite, kad įrenginys sumontuotas uždarame elektros skyde dėl IP20 apsaugos laipsnio.

Geros žinoti

Įrenginyje nėra integruotų pagalbinių kontaktų, tačiau galima primontuoti papildomus pagalbinių kontaktų modulius signalizacijai ir valdymui. Visada tinkamai parinkite įrenginį pagal variklio pilnos apkrovos srovę ir taikymo reikalavimus.

Patarimas: prieš montuodami įsitikinkite, kad tinklo įtampa ir variklio parametrai atitinka jungiklio specifikacijas. Reguliariai tikrinkite, ar nustatyta srovė atitinka variklio vardinę srovę – tai prailgins variklio ir apsaugos įrenginio tarnavimo laiką.
