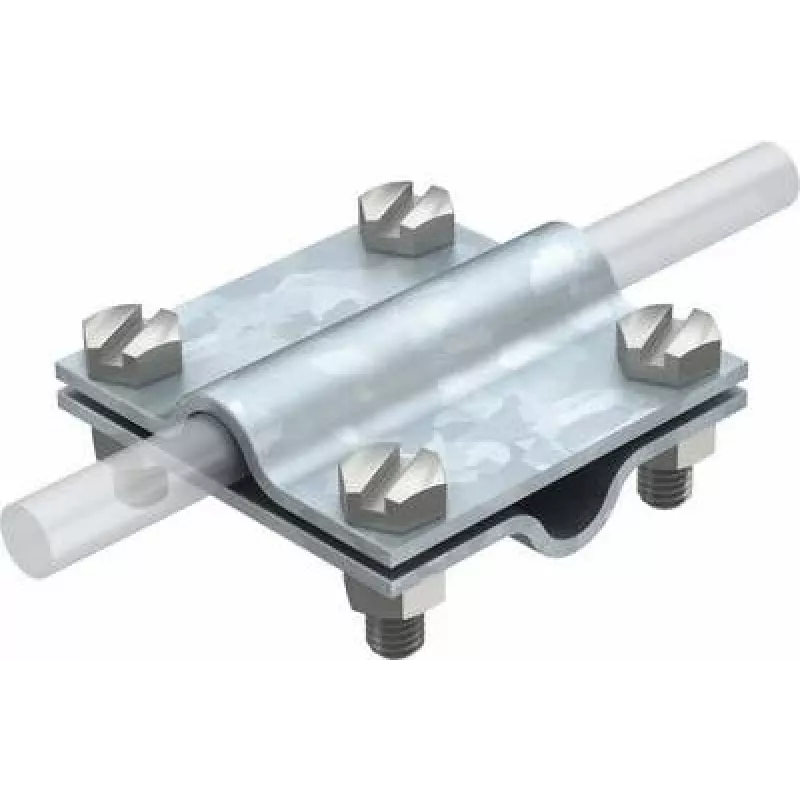

OBO Bettermann vertikalus kryžminis jungiamasis elementas 8-10x8-10 mm, elektrogalvanizuotas plienas, tipas 251 (5312035)

Kai ant stogo du apvalūs laidininkai susikerta stačiu kampu – vienas eina palei parapetą, kitas leidžiasi prie įžeminimo elektrodo – reikia patikimo sujungimo. OBO Bettermann vertikalus kryžminis jungiamasis elementas 8-10x8-10 mm su dviem integruotais šešiakampiais varžtais užtikrina mažos varžos, atsparią korozijai jungtį, atitinkančią DIN EN 62561-1. Pagamintas iš elektrogalvanizuoto plieno, tinka tiek lauko, tiek vidaus sąlygoms, o laidininkų skersmuo – nuo 8 iki 10 mm.

Pagrindinės specifikacijos

• Jungties tipas: kryžminė jungtis apvaliems laidininkams
• Medžiaga: plienas, elektrogalvanizuotas (vz)
• Laidininko skersmuo: 8–10 mm
• Sujungimo būdas: du integruoti šešiakampiai varžtai
• Standartas: DIN EN 62561-1
• Paskirtis: apsauga nuo žaibo, įžeminimas, potencialų išlyginimas
• Montavimo padėtis: horizontali ir vertikali
• Atsparumas korozijai: didelis, atsparus UV

Kodėl verta rinktis

Ši kryžminė jungtis užtikrina patikimą mechaninį ir elektrinį sujungimą laidininkų sankirtose – dažnoje apsaugos nuo žaibo sistemų silpnojoje vietoje. Elektrogalvanizuota danga užtikrina ilgaamžiškumą nepalankiomis oro sąlygomis, o varžtiniai gnybtai leidžia greitai sumontuoti nenaudojant specialių įrankių. Atitikimas DIN EN 62561-1 patvirtina, kad elementas atitinka griežtus saugos reikalavimus apsaugos nuo žaibo komponentams.

Idealiausia naudoti

• Sujungiant susikertančius apvalius laidininkus apsaugos nuo žaibo sistemose
• Įžeminimo ir potencialų išlyginimo tinkluose
• Lauko įrenginiuose ant stogų, fasadų ir pramoninių konstrukcijų
• Vidaus sistemose, kur laidininkai kertasi

Gera žinoti

Jungtis skirta 8–10 mm skersmens laidininkams. Visada priveržkite šešiakampius varžtus gamintojo rekomenduojamu sukimo momentu, kad sujungimas būtų patikimas ir mažos varžos. Įrenginiuose labai korozinėje aplinkoje apsvarstykite papildomas apsaugos priemones, nors elektrogalvanizuota danga užtikrina gerą atsparumą daugeliu atvejų.

Patarimas: montuodami kryžminę jungtį, pirmiausia įsitikinkite, kad laidininkų paviršiai švarūs ir be dažų – tai užtikrins geresnį elektrinį kontaktą. Naudokite momentinį raktą ir laikykitės gamintojo nurodyto priveržimo momento, kad nesugadintumėte sriegių ir išvengtumėte silpnos jungties. Periodiškai tikrinkite sujungimus po stiprių vėjų ar audrų – taip užtikrinsite ilgalaikį sistemos patikimumą.
