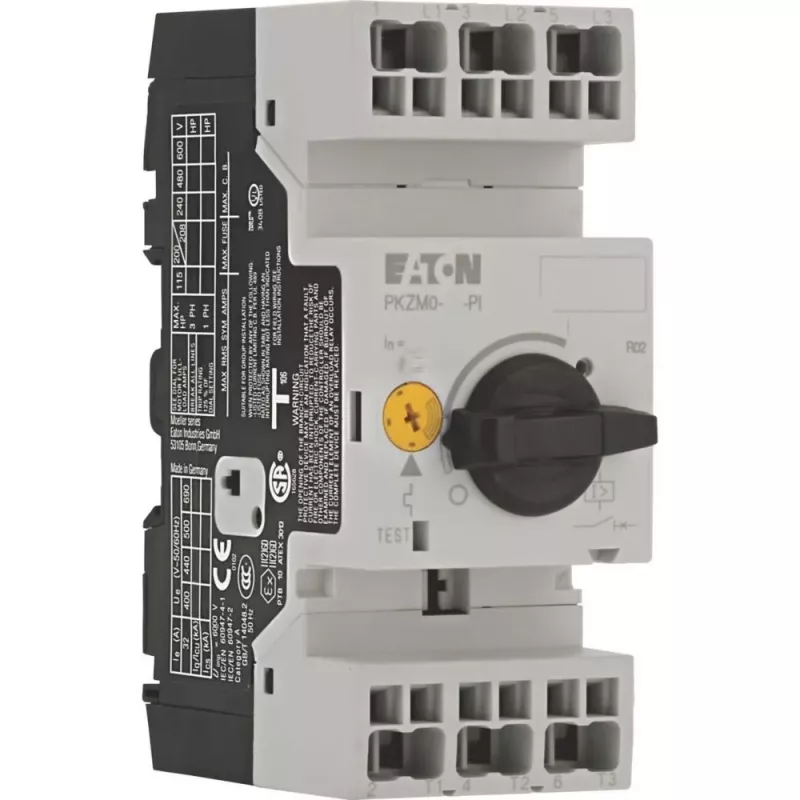

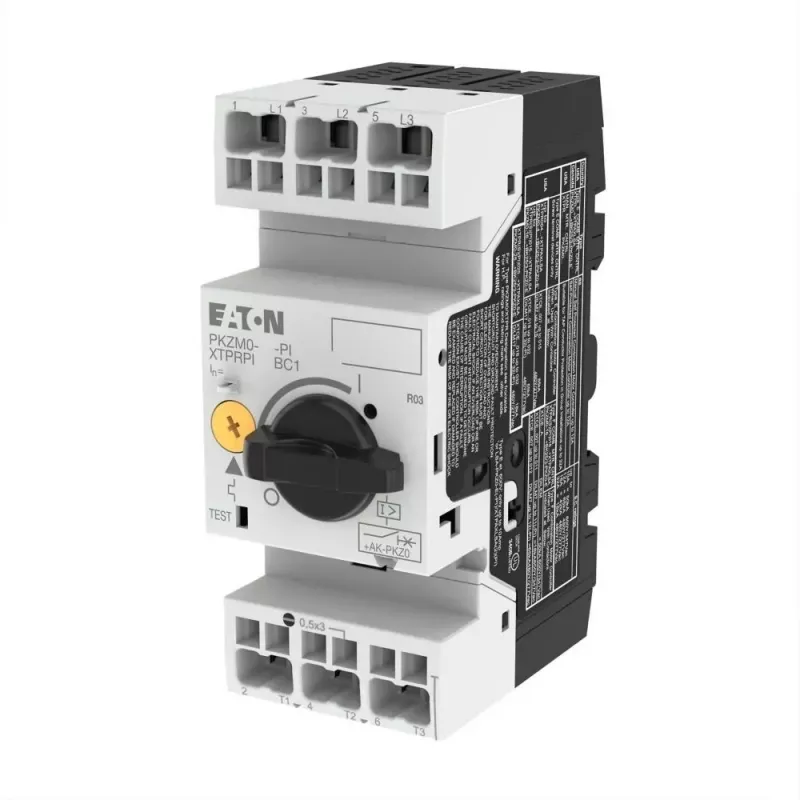

Eaton PKZM0-25-PI variklio apsaugos automatinis jungiklis 25 A 690 V AC 3 polių termomagnetinis 199161

Kai trijų fazių variklis turi dirbti ilgai ir patikimai, apsauga nuo perkrovos ir trumpojo jungimo tampa kritiniu sprendimu. Eaton PKZM0-25-PI – tai kompaktiškas variklio apsaugos automatinis jungiklis, suprojektuotas užtikrinti, kad Jūsų įranga veiktų sklandžiai net ir esant dideliems gedimų srovės impulsams. Šis įrenginys sujungia termomagnetinį išjungiklį su reguliuojamu šiluminiu atleidikliu, leidžiančiu tiksliai pritaikyti apsaugą prie variklio vardinės srovės.

Kodėl verta rinktis

PKZM0-25-PI pasižymi 50 kA trumpojo jungimo pertraukimo geba esant 400 V AC – tai užtikrina saugų didelių gedimų srovių nutraukimą. Reguliuojamas šiluminis atleidiklis (20–25 A) leidžia išvengti bereikalingų suveikimų, o varžtiniai gnybtai ir DIN bėgelio tvirtinimas palengvina montavimą standartiniuose skirstomuosiuose skyduose. Įrenginys atitinka IEC/EN 60947-2 ir IEC/EN 60947-4-1 standartus.

Kam tinka

• Trijų fazių variklių apsaugai pramoninėse mašinose
• Variklių paleidikliams konvejerių sistemose ir siurbliuose
• Valdymo skydams, kuriems reikalinga patikima variklių apsauga iki 25 A

Pagrindinės specifikacijos

• Vardinė darbinė srovė: 25 A
• Perkrovos atleidiklio nustatymo diapazonas: 20–25 A
• Vardinė darbinė įtampa: 690 V AC
• Polių skaičius: 3
• Suveikimo charakteristika: termomagnetinė
• Trumpojo jungimo pertraukimo geba esant 400 V AC: 50 kA
• Trumpojo jungimo pertraukimo geba esant 690 V AC: 10 kA
• Montavimo tipas: DIN bėgelis / varžtinis tvirtinimas
• Apsaugos laipsnis: IP20 (gnybtai)
• Prijungimo tipas: varžtiniai gnybtai
• Vardinė impulsinė atsparumo įtampa: 6 kV
• Vardinė izoliacijos įtampa: 690 V
• Darbinė aplinkos temperatūra: nuo -25 iki +55 °C

Naudojimo patarimai

Prieš montuodami įsitikinkite, kad nustatytas šiluminio atleidiklio diapazonas atitinka konkretaus variklio vardinę srovę. Reguliariai tikrinkite gnybtų priveržimą ir švarą – tai prailgins įrenginio tarnavimo laiką. Esant žemai aplinkos temperatūrai, atsižvelkite į galimą suveikimo charakteristikos pokytį.
