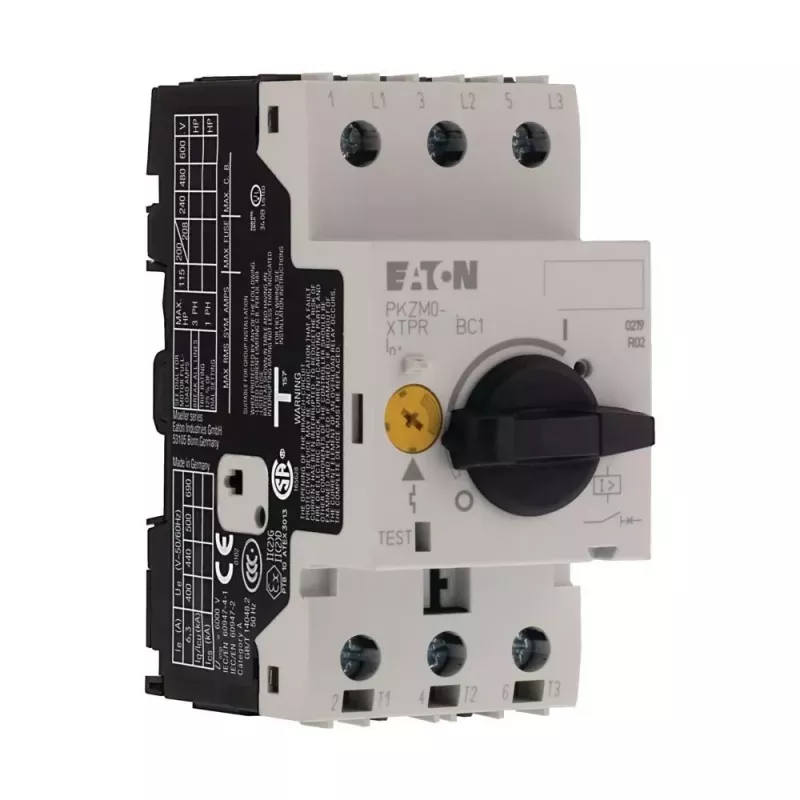

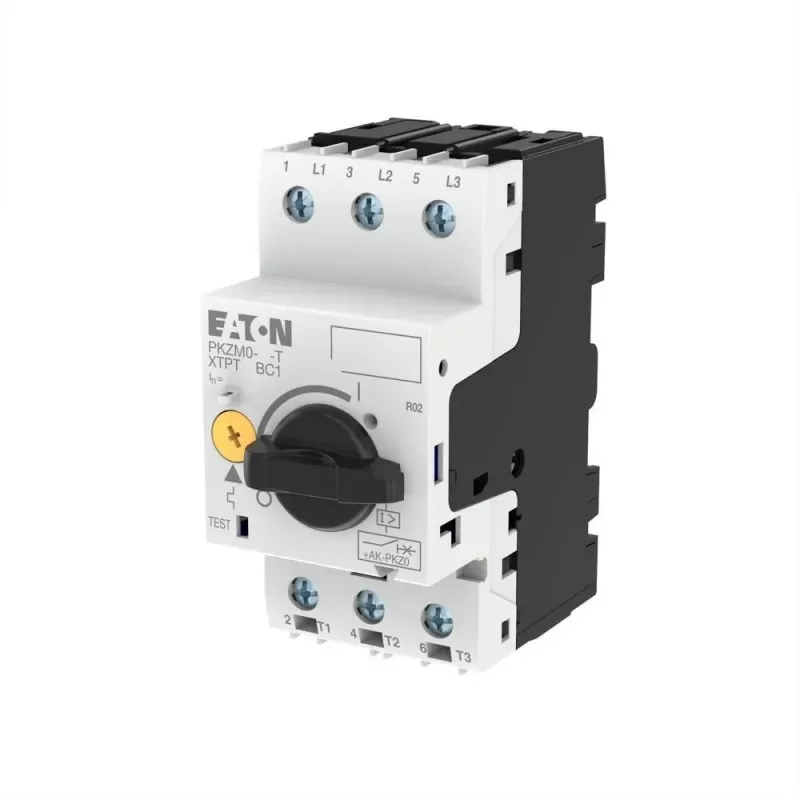

Eaton PKZM0-4-T variklio apsaugos automatinis jungiklis, 2,5-4 A, 3 polių, termomagnetinis, varžtiniai gnybtai 088914

Kai reikia patikimos variklio apsaugos pramoninėse valdymo spintose, Eaton PKZM0-4-T užtikrina tikslų ir reguliuojamą apsaugą nuo perkrovos ir trumpojo jungimo. Šis termomagnetinis automatinis jungiklis yra skirtas ilgalaikiam darbui reikliose sąlygose.

Privalumai

• Reguliuojamas šiluminis atleidiklis nuo 2,5 iki 4 A leidžia tiksliai pritaikyti apsaugą prie konkretaus variklio.
• Magnetinis trumpojo jungimo atleidiklis (fiksuotas, apie 14 x Ie) užtikrina greitą reakciją į gedimus.
• Didelis trumpojo jungimo pertraukimo pajėgumas: 50 kA esant 400 V, 6 kA esant 690 V.
• Kompaktiškas korpusas, montuojamas ant 35 mm DIN bėgelio, taupo vietą spintoje.
• Varžtiniai gnybtai užtikrina patikimą ir tvirtą laidų prijungimą.
• Rotacinė rankenėlė leidžia rankiniu būdu įjungti/išjungti ir aiškiai rodyti būseną.

Kam tinka

• Variklių apsauga pramoninėse valdymo spintose.
• Sistemų apsauga maitinimo linijose ir atšakose.
• Taikymai, kuriuose reikalinga reguliuojama apsauga nuo perkrovos.

Pagrindinės specifikacijos

• Vardinės srovės nustatymo diapazonas: 2,5–4 A
• Vardinė darbinė įtampa: 690 V AC
• Polių skaičius: 3
• Trumpojo jungimo pertraukimo pajėgumas esant 400 V: 50 kA
• Trumpojo jungimo pertraukimo pajėgumas esant 690 V: 6 kA
• Suveikimo charakteristika: termomagnetinė
• Montavimas: 35 mm DIN bėgelis
• Apsaugos laipsnis: IP20
• Prijungimas: varžtiniai gnybtai
• Vardinė impulsinė atsparumo įtampa: 6 kV
• Darbinės temperatūros diapazonas: -25 iki +55 °C
• Standartai: IEC/EN 60947-4-1, VDE 0660
• Perkrovos atleidiklis: šiluminis, reguliuojamas
• Trumpojo jungimo atleidiklis: magnetinis, fiksuotas (apie 14 x Ie)

Naudojimas

Sumontuokite ant 35 mm DIN bėgelio, prijunkite maitinimo ir variklio laidus prie varžtinių gnybtų. Nustatykite norimą vardinę srovę su rotacine rankenėle pagal variklio duomenis. Įsitikinkite, kad prietaisas atitinka grandinės reikalavimus.

Rekomendacijos

Kad užtikrintumėte patikimą variklio apsaugą pramoninėje aplinkoje, derinkite su Eaton kontaktais ir perkrovos relėmis – taip sukursite visą variklio paleidimo sprendimą. Reguliariai tikrinkite, ar nustatyta srovė atitinka variklio vardinius duomenis.
