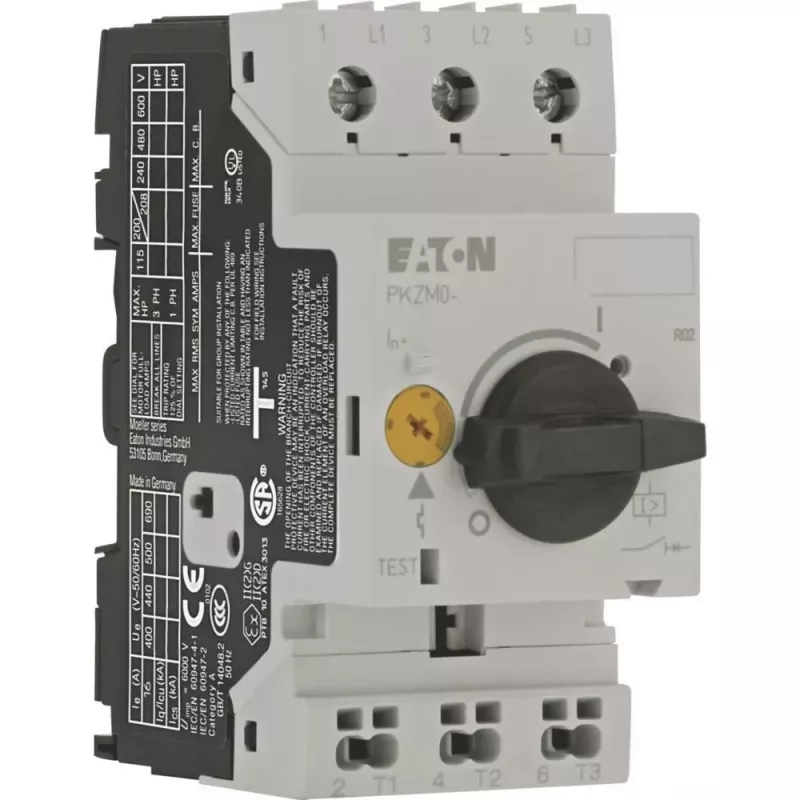

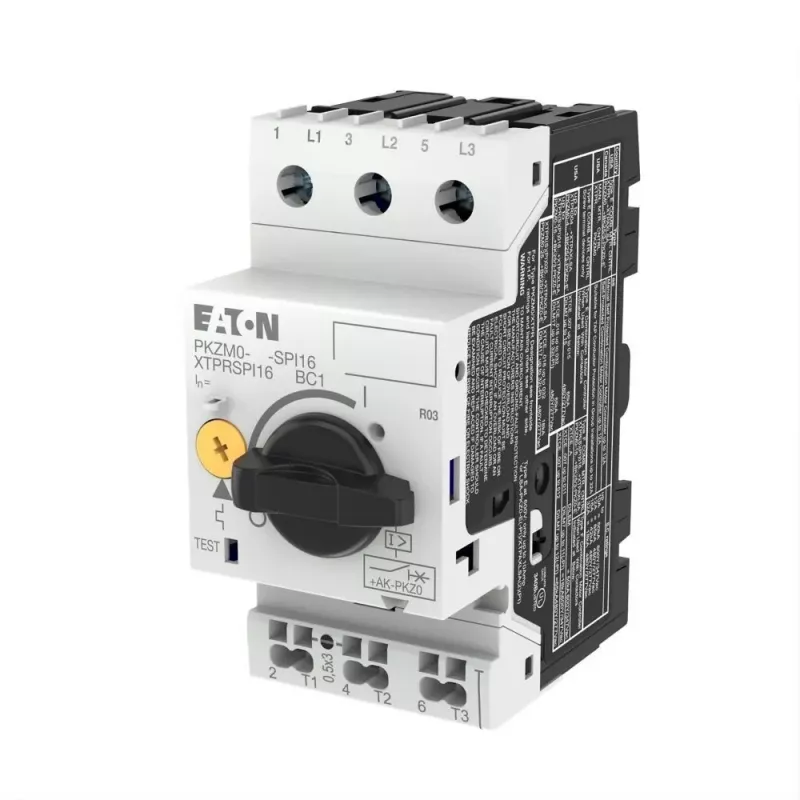

Eaton PKZM0-1-SPI16 variklio apsaugos automatinis jungiklis, 3 polių, 0,63-1 A, 690 V AC 199181

Kai reikia apsaugoti mažos galios variklius nuo perkrovos ir trumpojo jungimo, sprendimas turi būti tikslus ir patikimas. Eaton PKZM0-1-SPI16 – tai 3 polių variklio apsaugos automatinis jungiklis, kurio terminis perkrovos atleidiklis reguliuojamas nuo 0,63 iki 1 A, o magnetinis trumpojo jungimo atleidiklis suveikia esant 14 A. Šis įrenginys užtikrina saugų darbą pramoninėse valdymo spintose ir variklių paleidimo įrenginiuose.

Kodėl verta rinktis

• Terminis perkrovos atleidiklis reguliuojamas 0,63–1 A diapazone – tiksliai pritaikomas prie variklio vardinės srovės.
• Fiksuotas magnetinis trumpojo jungimo atleidiklis, suveikiantis esant 14 A, užtikrina greitą apsaugą nuo trumpojo jungimo.
• 3 polių perjungimas – tinka trifaziams varikliams.
• Didelis trumpojo jungimo pertraukimo pajėgumas: 50 kA esant 400 V AC, 6 kA esant 690 V AC.
• Montuojamas ant DIN bėgelio arba tvirtinamas varžtais – lankstus įrengimas.
• Sukamasis rankenėlė aiškiai rodo įjungimo / išjungimo būseną.
• IP20 apsaugos laipsnis – tinkamas naudoti valdymo spintose.

Kam skirta

Elektros inžinieriams, spintų gamintojams ir techninės priežiūros specialistams, kuriems reikia kompaktiško ir patikimo variklių apsaugos sprendimo mažos srovės variklių grandinėse pramoninėje aplinkoje.

Specifikacijos

• Prekės ženklas: Eaton
• Modelis: PKZM0-1-SPI16
• MPN: 199181
• EAN: 4015081972654
• Vardinė darbinė įtampa: 690 V AC
• Vardinė darbinė srovė: 1 A
• Terminio perkrovos nustatymo diapazonas: 0,63–1 A
• Magnetinis trumpojo jungimo atleidiklis: 14 A
• Polių skaičius: 3
• Trumpojo jungimo pertraukimo pajėgumas esant 400 V: 50 kA
• Trumpojo jungimo pertraukimo pajėgumas esant 690 V: 6 kA
• Suveikimo klasė: 10 klasė
• Montavimas: DIN bėgelis, tvirtinimas varžtais
• Gnybtų tipas: varžtiniai gnybtai
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: nuo -25 iki +55 °C
• Vardinė impulsinė atsparumo įtampa: 6 kV

Naudojimo patarimai

Norėdami užtikrinti optimalią apsaugą, nustatykite terminio perkrovos atleidiklio srovę pagal variklio vardinę srovę, nurodytą jo duomenų lentelėje. PKZM0 serija palaiko įvairius priedus, tokius kaip pagalbiniai kontaktai ir šuntuoti atleidikliai, kuriuos prireikus galima pridėti.

Patarimas: prieš montuodami įsitikinkite, kad grandinė yra be įtampos, ir patikrinkite, ar pasirinktas terminio atleidiklio nustatymas atitinka variklio vardinę srovę. Reguliariai tikrinkite jungiklio būseną ir gnybtų priveržimą, kad išvengtumėte perkaitimo.
