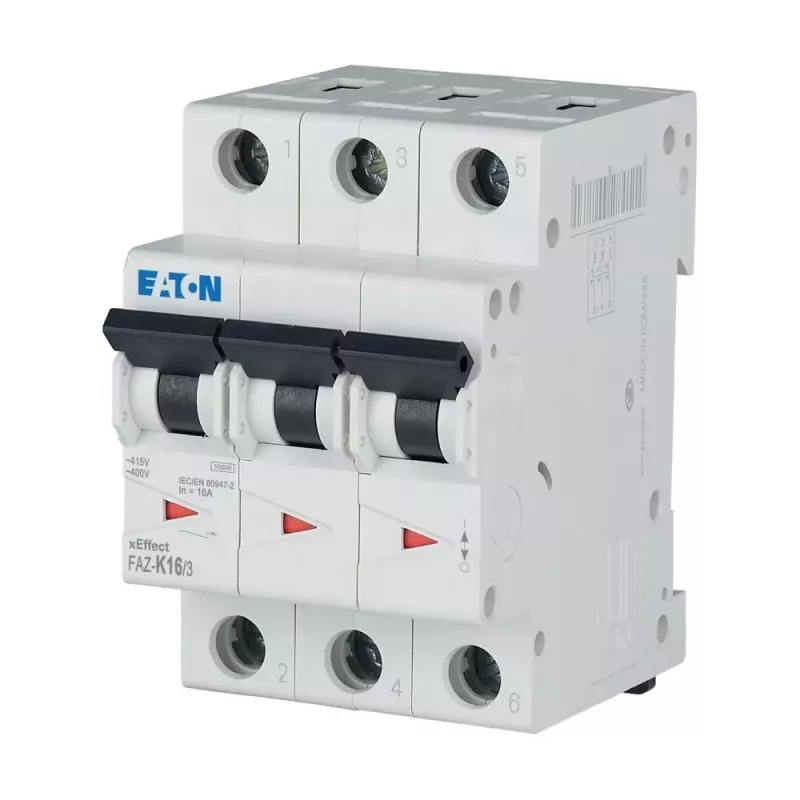

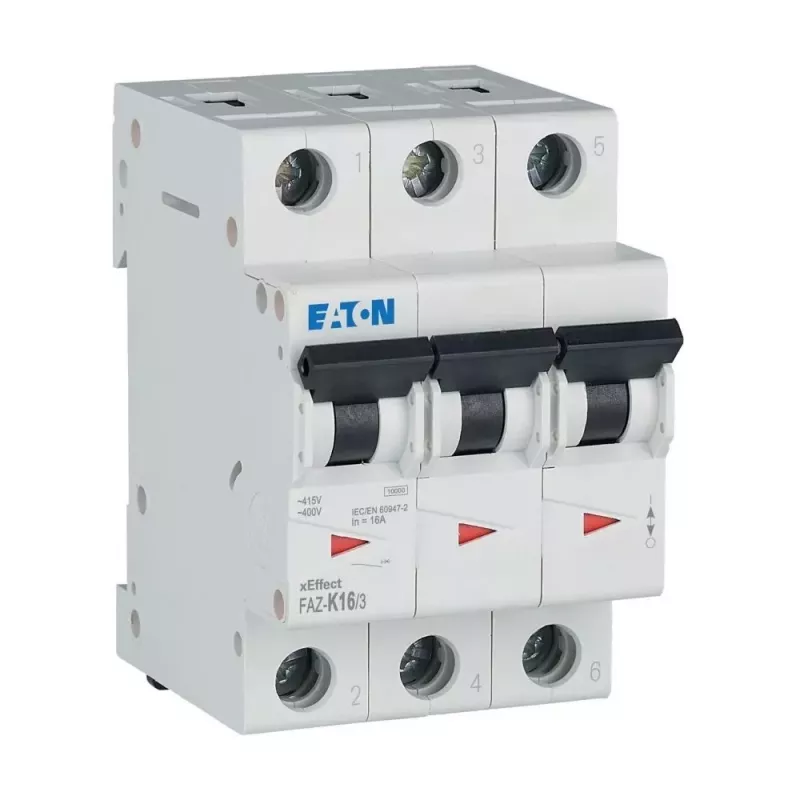

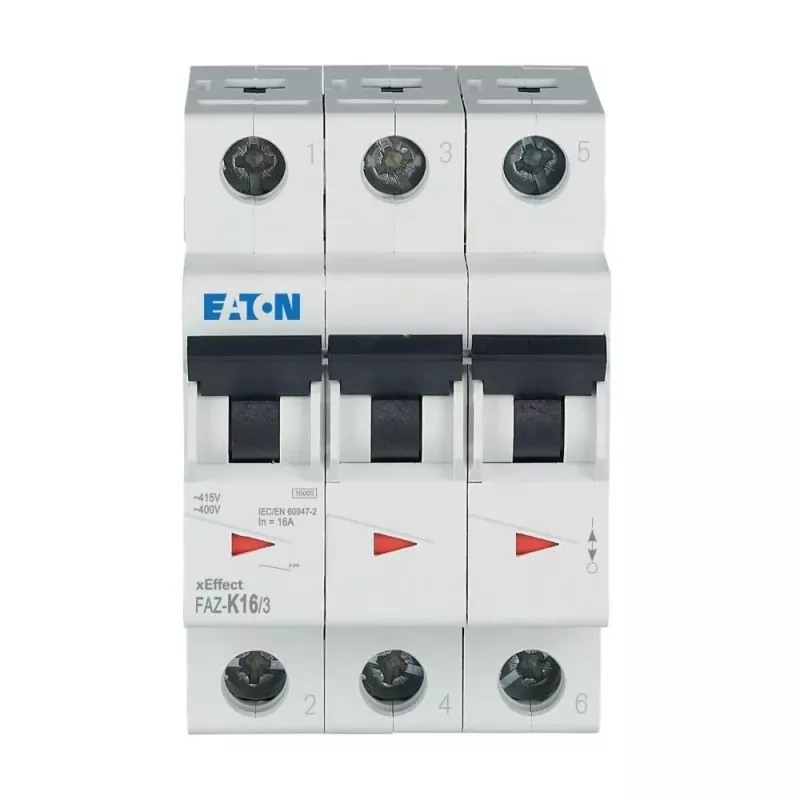

Eaton FAZ-K16/3 16 A 3 polių K charakteristikos automatinis jungiklis 278911

Kai elektros grandinėje įjungimo metu susidaro dideli įsijungimo srovės šuoliai, standartiniai B ar C charakteristikos automatiniai jungikliai dažnai suveikia be reikalo. Eaton FAZ-K16/3 su K charakteristika leidžia išvengti tokių klaidingų išjungimų variklių, transformatorių ir valdymo transformatorių grandinėse, kartu užtikrinant patikimą apsaugą nuo trumpojo jungimo.

Privalumai, aktualūs inžinieriams ir technikams

• Vardinė srovė 16 A, trys poliai – tinka trifazėms variklių grandinėms
• K charakteristika pritaikyta didelėms įsijungimo srovėms
• Vardinė trumpojo jungimo atjungimo galia 10 kA pagal IEC/EN 60898-1
• Montuojamas ant standartinės 35 mm DIN bėgelio, varžtiniai gnybtai priima 1–25 mm² laidininkus
• Apsaugos laipsnis: priekinė dalis IP40, gnybtai IP20

Kaip tai atrodo kasdieniame darbe

Montavimas paprastas: jungiklis užsifiksuoja ant DIN bėgelio, o varžtiniai gnybtai užtikrina patikimą kontaktą su standžiais arba lanksčiais laidais. Kompaktiškas korpusas telpa standartiniuose moduliniuose skirstomuosiuose skyduose. Mechaninis atsparumas viršija 20 000 operacijų, todėl įrenginys ilgai tarnaus net intensyvioje pramoninėje aplinkoje.

Techninė specifikacija

• Vardinė srovė (In): 16 A
• Polių skaičius: 3
• Suveikimo charakteristika: K
• Vardinė įtampa (Ue): 230/400 V AC
• Vardinė atjungimo galia (Icn): 10 kA
• Dažnis: 50/60 Hz
• Montavimas: DIN bėgelis
• Gnybtų tipas: varžtiniai
• Gnybtų talpa: 1–25 mm²
• Apsaugos laipsnis (priekis): IP40
• Apsaugos laipsnis (gnybtai): IP20
• Elektrinė tarnavimo trukmė: >10 000 operacijų
• Mechaninė tarnavimo trukmė: >20 000 operacijų
• Aplinkos darbinė temperatūra: -25 iki +50 °C

Kam skirtas

Šis automatinis jungiklis rekomenduojamas projektų inžinieriams, elektros montuotojams ir pramonės įmonių techninėms tarnyboms, kurioms reikia patikimos apsaugos variklių, transformatorių ir kitų indukcinių apkrovų grandinėse. Jis puikiai tinka tiek naujiems skirstomiesiems skydams, tiek esamų sistemų modernizavimui.

Patarimas: prieš montuodami įsitikinkite, kad grandinės įsijungimo srovė neviršija K charakteristikos leistinų ribų. Jei abejojate, konsultuokitės su projektuotoju – tinkamai parinktas jungiklis užtikrins ilgaamžiškumą ir išvengsite brangių prastovų.
