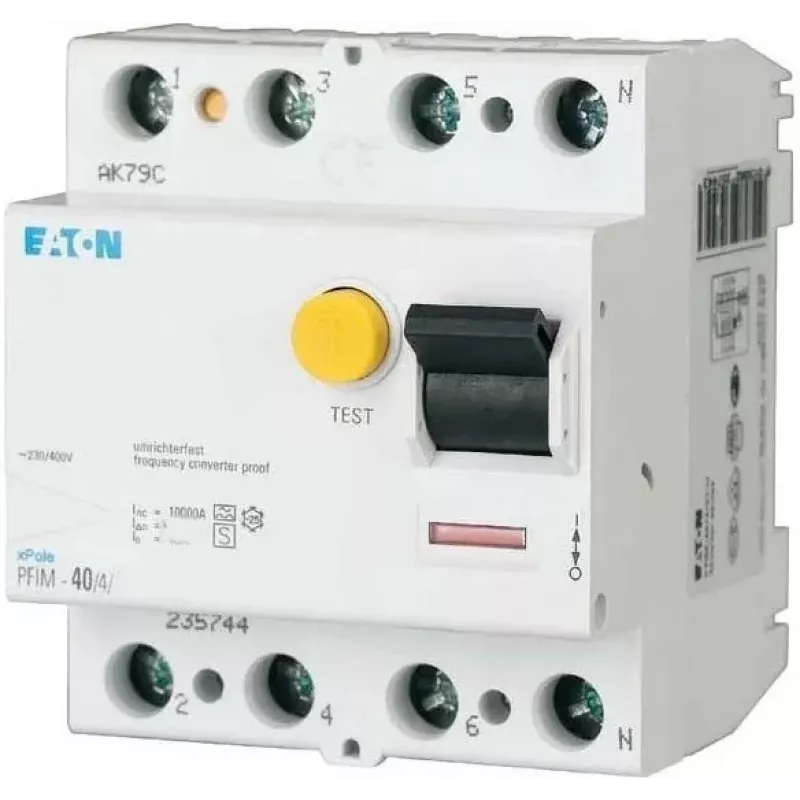

EATON PFIM-40/4/003-G/F apsauginis nuotėkio srovės jungiklis 40A, 4 polių, 30mA, F/G tipo, 187456

Keturių polių korpusas su 4 TE (70 mm) modulio pločiu – tai pirmas dalykas, kurį pastebi montuodamas skydelyje: PFIM-40/4/003-G/F užima lygiai tiek vietos, kiek numatyta DIN bėgelyje, o gnybtai priima nuo 1,5 iki 35 mm² laidininkus. Toks sprendimas praverčia ten, kur trifaziai tinklai maitina dažnio keitiklius, o apsauga nuo nuotėkio srovės turi veikti patikimai net esant aukštiems įjungimo srovės impulsams.

Kodėl verta rinktis F/G charakteristiką

F/G tipo nuotėkio srovės jungiklis reaguoja ne tik į kintamosios srovės nuotėkį, bet ir į mišrius dažnius bei glotniąją nuolatinę srovę iki 10 mA. Tai svarbu, kai grandinėje dirba dažnio keitikliai ar kiti įrenginiai, generuojantys ne sinusinius nuotėkio signalus. Impulsų atsparumas iki 3 kA apsaugo nuo klaidingų suveikimų, o trumpalaikis delsimas užtikrina selektyvumą su žemesnio lygio apsaugos įtaisais.

Kam tinka

• Trifazėms grandinėms su dažnio keitikliais
• Pramoniniams valdymo skydams ir mašinų maitinimo blokams
• Paskirstymo skydams, kuriuose reikalinga selektyvi nuotėkio srovės apsauga

Pagrindinės specifikacijos

• Vardinė srovė: 40 A
• Polių skaičius: 4
• Vardinė nuotėkio srovė: 30 mA
• Nuotėkio srovės tipas: F/G
• Vardinė įtampa: 230/400 V AC
• Montavimas: DIN bėgelis
• Modulio plotis: 4 TE (70 mm)
• Vardinė sąlyginė trumpojo jungimo srovė: 10 kA
• Atsparumas impulsinei srovei: 3 kA
• Gnybtų talpa: 1,5–35 mm²
• Darbinė temperatūra: nuo -25 iki +40 °C

Naudojimas

Įrenginys montuojamas ant DIN bėgelio paskirstymo skyde. Prieš prijungiant laidininkus, patikrinkite, ar grandinė atjungta, ir laikykitės gamintojo nurodyto gnybtų priveržimo momento. F/G charakteristika leidžia jungiklį naudoti ten, kur įprastiniai A ar AC tipo įtaisai linkę suveikti klaidingai dėl dažnio keitiklių generuojamų nuotėkio srovių.

Rekomendacijos

Pramoninėje aplinkoje su dažnio keitikliais būtinai suderinkite šį jungiklį su aukštesnio lygio viršsrovių apsauga – taip išvengsite netikėtų atjungimų ir užtikrinsite selektyvumą. Montuodami patikrinkite gnybtų priveržimo momentą ir, jei reikia, atlikite periodinę nuotėkio srovės bandymo procedūrą.
