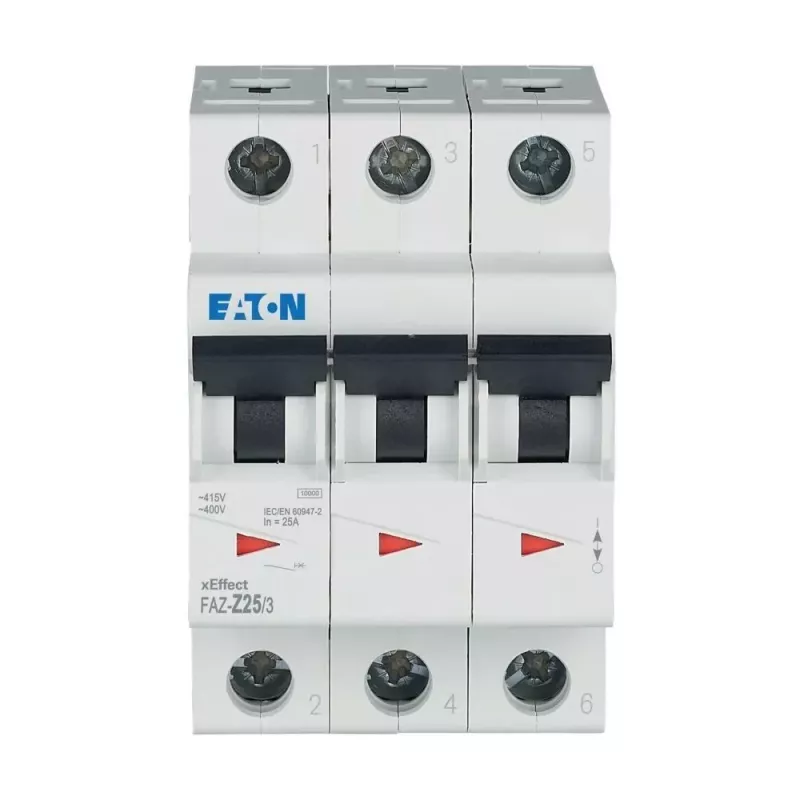

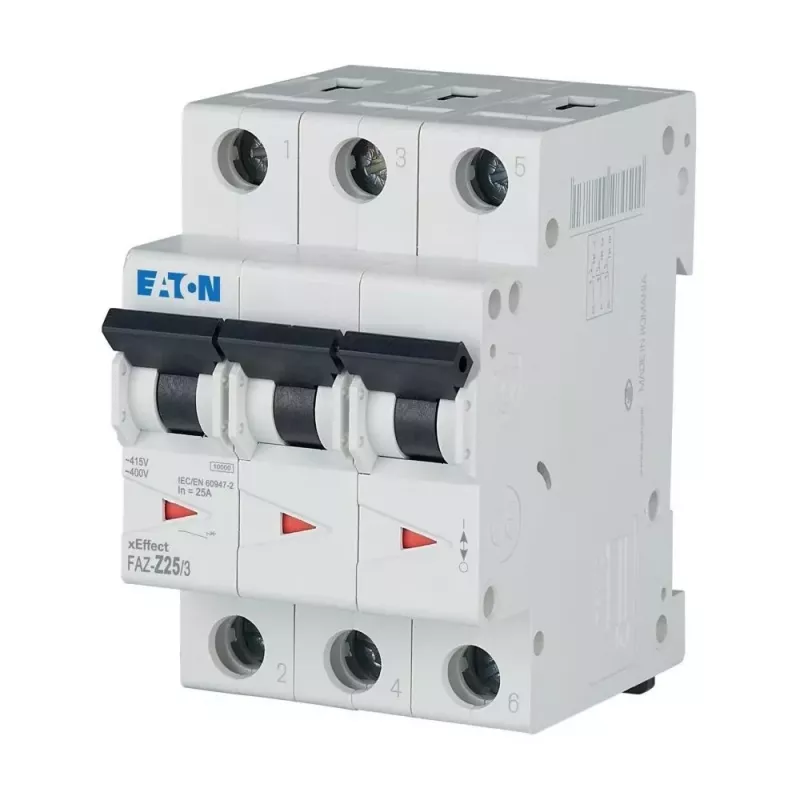

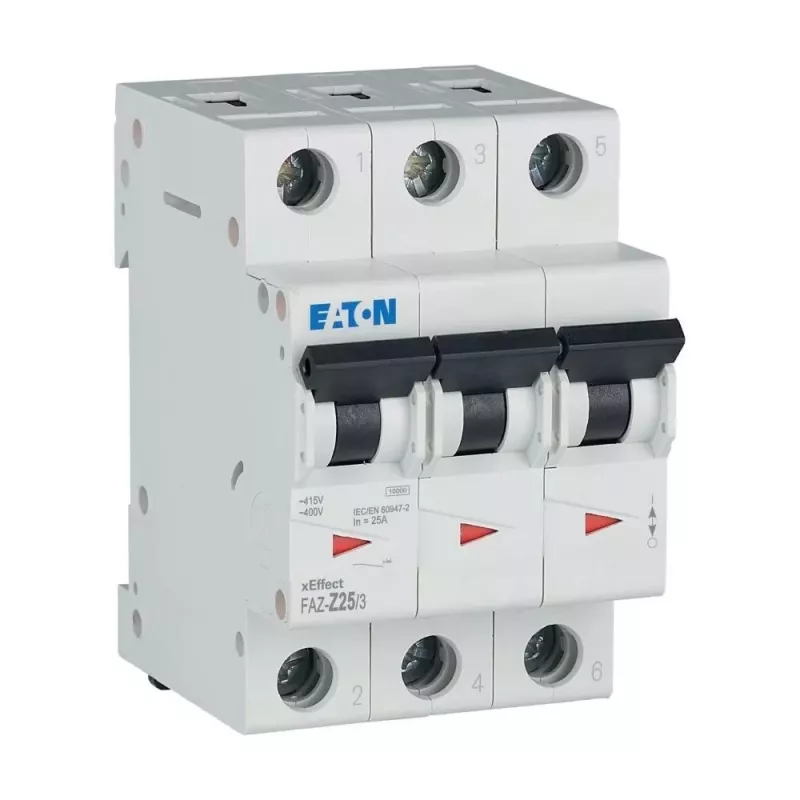

Eaton FAZ-Z25/3 automatinis grandinės pertraukiklis 25A, 3 polių, Z charakteristikos, 278929

Pramonės automatizavimo ir elektros skirstymo specialistams, kuriems reikia patikimos apsaugos jautrioms grandinėms su didelėmis įjungimo srovėmis, Eaton FAZ-Z25/3 yra sprendimas, užtikrinantis greitą suveikimą ir ilgaamžiškumą.

Privalumai

• Z charakteristika užtikrina greitą suveikimą esant nedidelėms viršsrovėms, todėl idealiai tinka apsaugoti puslaidininkinius įrenginius ir valdymo grandines.
• 10 kA nominalioji jungimo galia ir 3 energijos ribojimo klasė garantuoja patikimą veikimą net ir reikliose aplinkose.
• Plačios varžtinių gnybtų galimybės (1–25 mm²) palengvina montavimą ir leidžia naudoti įvairius laidus.
• Darbinė temperatūra nuo -25 iki +75 °C užtikrina stabilumą ekstremaliomis sąlygomis.

Kam skirta

• Valdymo grandinių ir jautrių elektroninių apkrovų apsaugai
• Pramonės ir komerciniams skirstymo skydams
• Montavimui ant DIN bėgelio (EN 60715)

Pagrindinės specifikacijos

• Polių skaičius: 3
• Nominali srovė: 25 A
• Suveikimo charakteristika: Z
• Nominali įtampa: 230/400 V AC
• Nominali jungimo galia: 10 kA
• Dažnis: 50/60 Hz
• Energijos ribojimo klasė: 3
• Gnybtų talpa: 1–25 mm²
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (su dangteliu)
• Standartai: EN 60898-1, IEC 60898-1

Naudojimas

Montuokite ant standartinio DIN bėgelio, užtikrindami, kad nominali srovė ir charakteristika atitiktų grandinės poreikius. Prieš įjungiant maitinimą, patikrinkite, ar laidai tvirtai įtvirtinti gnybtuose.

Patarimas: rinkdamiesi automatinį jungiklį, atsižvelkite į grandinės įjungimo srovę – Z charakteristika rekomenduojama ten, kur reikalingas ypač greitas suveikimas, pavyzdžiui, apsaugant elektroninius prietaisus. Reguliariai tikrinkite jungiklio būklę, kad užtikrintumėte ilgaamžiškumą.
