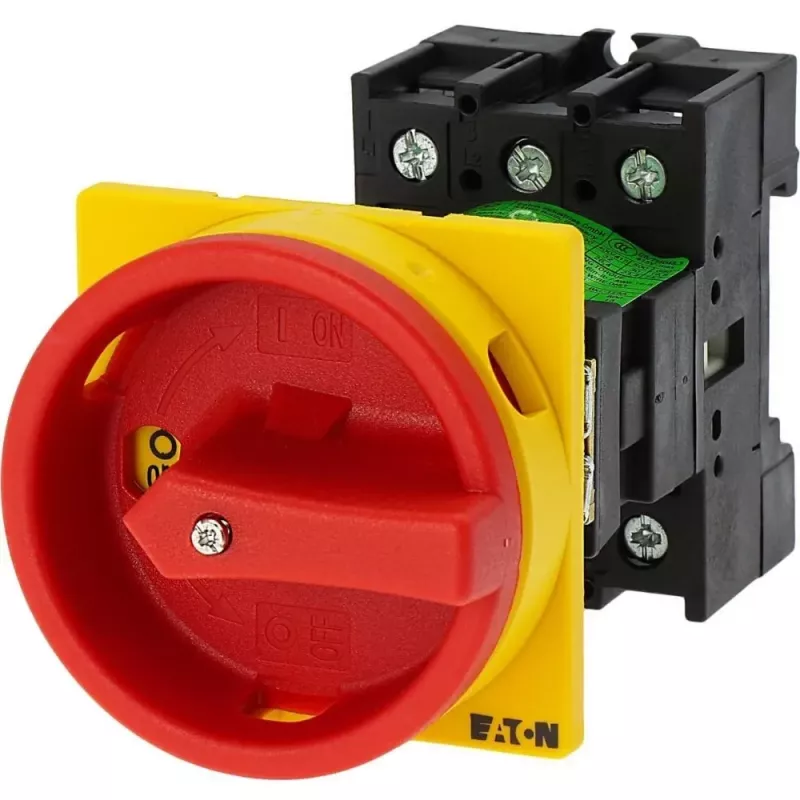

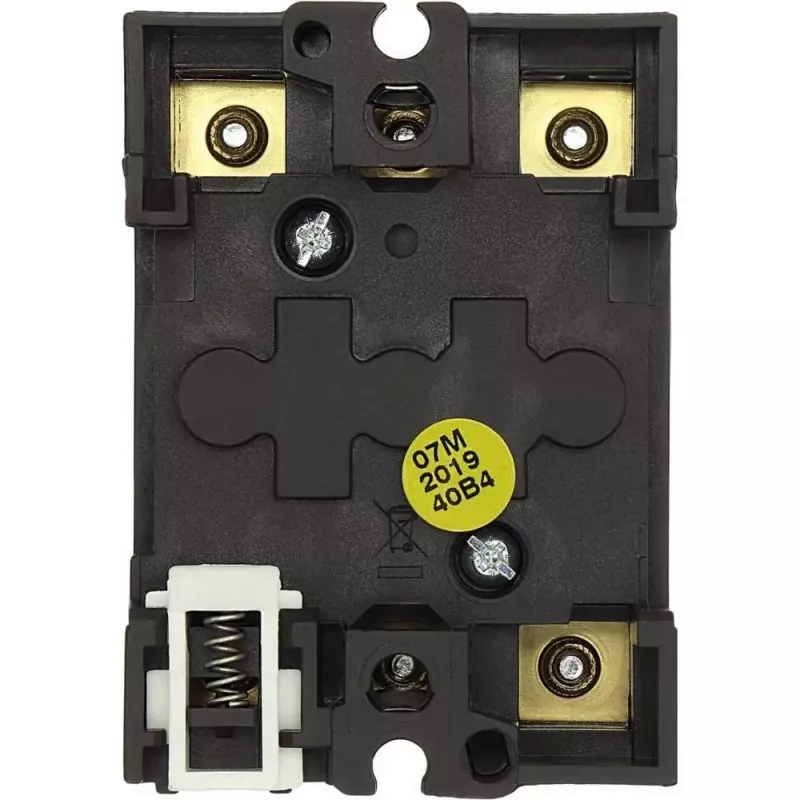

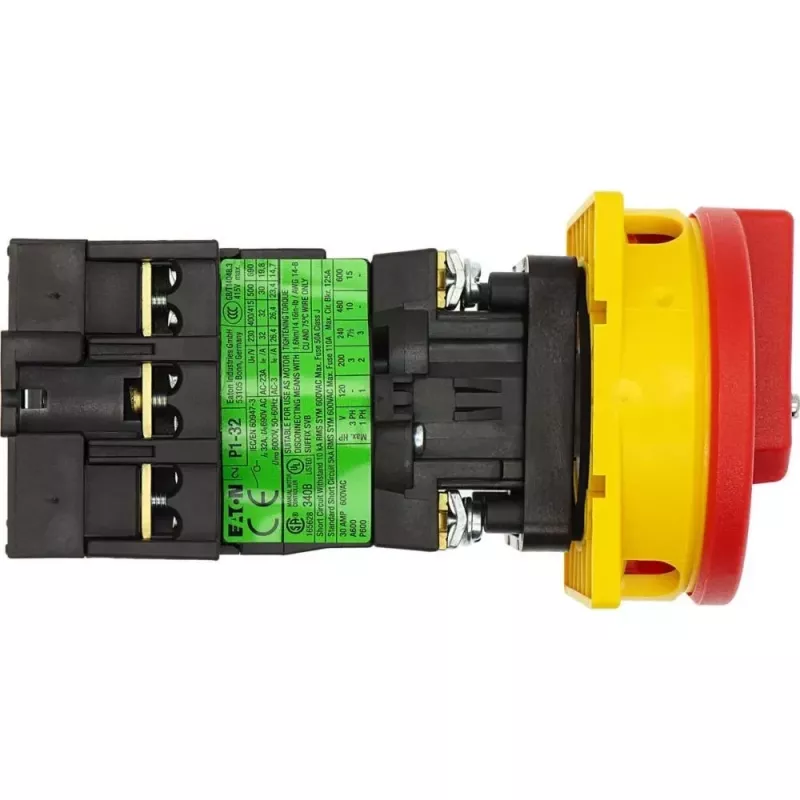

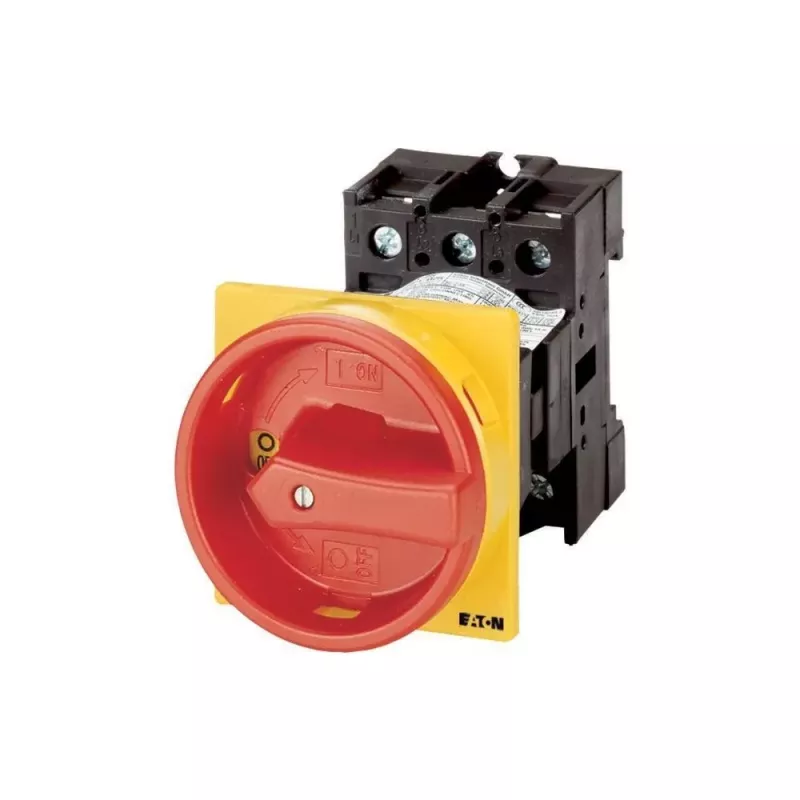

Eaton P1-32/V/SVB pagrindinis jungiklis su avariniu sustabdymu, 3 polių, 32A, IP65, tarpiniam montavimui 095676

Kai įrenginio maitinimą reikia nutraukti akimirksniu – avarijos atveju ar prieš techninę priežiūrą – nuo jungiklio patikimumo priklauso žmonių sauga ir įrangos vientisumas. Eaton P1-32/V/SVB sujungia 3 polių 32 A apkrovos atjungimo jungiklį su avarinio sustabdymo funkcija ir ryškia geltona–raudona rankena, suteikdamas aiškų, standartus atitinkantį izoliavimo tašką 400 V grandinėms iki 15 kW.

Ką tai keičia kasdieniame darbe

Skydų gamintojams, mašinų projektuotojams ir techninės priežiūros komandoms šis jungiklis pašalina atskiro avarinio sustabdymo mygtuko poreikį – vienas komponentas atlieka ir pagrindinio jungiklio, ir avarinio sustabdymo funkciją. Integruoti 1 NO ir 1 NC pagalbiniai kontaktai leidžia valdymo grandinei stebėti jungiklio būseną, todėl nereikia papildomų laidų ar atskirų jutiklių. IP65 apsauga priekinėje dalyje užtikrina patikimą veikimą dulkėtose ar drėgnose gamybos vietose.

Kam tinka

Šis jungiklis skirtas konvejerių, pakavimo mašinų, siurblių ir kitos pramoninės įrangos, kur privaloma saugi izoliacija, valdymo skydams. Jis tinka ten, kur reikalingas kompaktiškas, IP65 apsaugos klasės pagrindinis jungiklis su integruotu avariniu sustabdymu variklių ir valdymo grandinėms.

Pagrindinės savybės

• 3 polių pagrindinis jungiklis su avarinio sustabdymo ir techninės priežiūros jungiklio funkcija
• Vardinė darbinė srovė 32 A esant AC-21A ir AC-23A, 400 V
• Perjungimo galia 15 kW esant AC-23A, 11 kW esant AC-3
• Raudona rankena ant geltonos priekinės plokštės užtikrina aukštą matomumą
• IP65 priekinė apsauga dulkėtoms ar šlapioms aplinkoms
• Tarpinis montavimas (Zwischenbau) – lengvas integravimas į skydą
• Pridedami 1 NO ir 1 NC pagalbiniai kontaktai būsenos grįžtamajam ryšiui
• 90° perjungimo kampas su aiškiomis ON/OFF padėtimis

Specifikacijos

• Polių skaičius: 3
• Vardinė darbinė srovė Ie (AC-21A, 400 V): 32 A
• Vardinė darbinė srovė Ie (AC-23A, 400 V): 32 A
• Vardinė darbinė galia AC-23A (400 V): 15 kW
• Vardinė darbinė galia AC-3 (400 V): 11 kW
• Vardinė izoliacijos įtampa Ui: 690 V
• Vardinė impulsinė atsparumo įtampa Uimp: 6 kV
• Apsaugos laipsnis (priekis): IP65
• Montavimo tipas: tarpinis montavimas
• Perjungimo kampas: 90°
• Padėčių skaičius: 2 (ON/OFF)
• Rankenos spalva: raudona
• Priekinės plokštės spalva: geltona
• Pagalbiniai kontaktai: 1 NO, 1 NC
• Vardinė trumpojo jungimo srovė Icw (1 s): 0,64 kA
• Vardinė nepertraukiamoji srovė Iu: 32 A

Kaip naudoti

Montuokite jungiklį į skydo tarpinę plokštę taip, kad priekinė dalis būtų pasiekiama operatoriui, o gale esantys kontaktai – apsaugoti nuo tiesioginio prisilietimo. Prijunkite pagalbinius kontaktus prie valdymo grandinės, kad būtų galima stebėti jungiklio padėtį. Prieš naudodami avarinio sustabdymo režimu, įsitikinkite, kad jungiklis atitinka vietinius avarinio sustabdymo įrenginių reikalavimus.

Patarimai: Prijungdami pagalbinius kontaktus, būtinai sukonfigūruokite valdymo grandinę taip, kad ji reaguotų į abi būsenas – taip užtikrinsite, kad sistema žinos, ar jungiklis įjungtas, ar išjungtas. Geltona priekinė plokštė ir raudona rankena atitinka įprastas saugos spalvų konvencijas, tačiau visada patikrinkite, ar jos atitinka vietinius avarinio sustabdymo reikalavimus. Reguliariai tikrinkite, ar jungiklis lengvai perjungiamas ir ar nėra mechaninių pažeidimų – tai padės išlaikyti patikimą veikimą ilgus metus.
