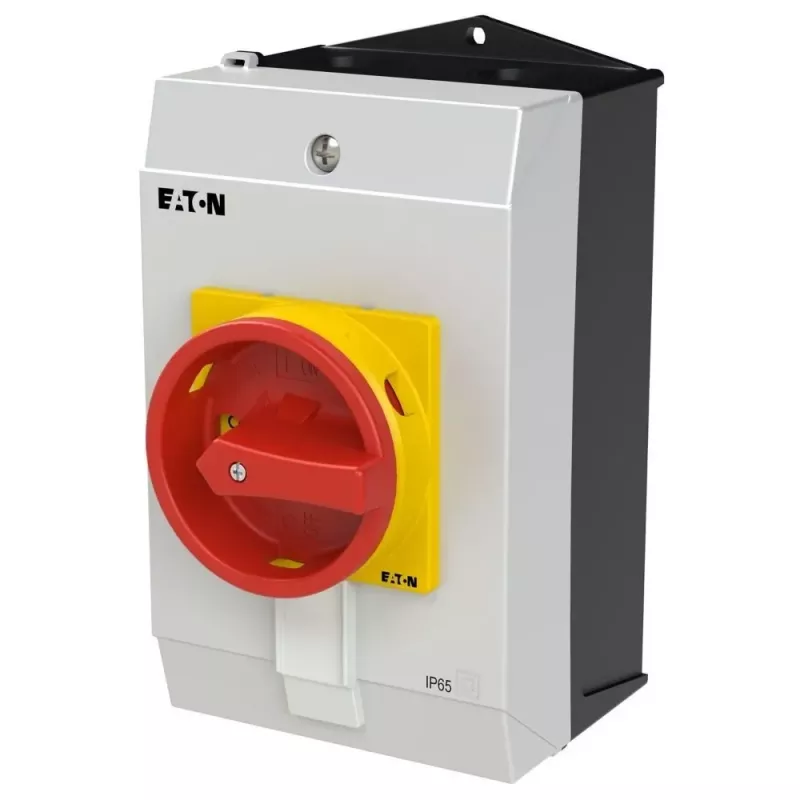

Eaton P1-25/I2H/SVB/HI11 3 polių pagrindinis jungiklis 25 A, 690 V AC, IP65, paviršinio montavimo, raudona/geltona rotacinė rankena 226902

Kai reikia patikimai atjungti maitinimą pramoniniuose skydeliuose ar mašinose, kiekviena detalė turi atitikti aukščiausius saugos reikalavimus. Eaton P1-25/I2H/SVB/HI11 – tai 3 polių pagrindinis jungiklis, skirtas 25 A ir 690 V AC grandinėms, užtikrinantis saugų ir patvarų veikimą net sudėtingomis sąlygomis.

Kodėl verta rinktis

• Didelis pertraukimo pajėgumas: 50 kA sąlyginė trumpojo jungimo srovė leidžia naudoti sistemose su dideliais trumpojo jungimo srovės lygiais.
• Universalus pritaikymas: Variklių perjungimas iki 11 kW esant 400 V (AC-23A) ir iki 15 kW esant 690 V.
• Saugumas eksploatuojant: Raudona/geltona rotacinė rankena gali būti užrakinama iki trijų spynų, užtikrinant, kad įrenginys nebus įjungtas atliekant techninę priežiūrą.
• Atsparumas aplinkai: IP65 apsaugos klasė nuo dulkių ir vandens purškimo, tinka naudoti pramoninėse patalpose.
• Patikimumas: 6 kV impulsinė atsparumo įtampa apsaugo nuo įtampos šuolių.

Techniniai duomenys

• Polių skaičius: 3
• Nominali nuolatinė srovė (Iu): 25 A
• Nominali darbinė įtampa (Ue): 690 V AC
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Nominali trumpalaikė atsparumo srovė (Icw): 0,5 kA (1 s)
• Nominali sąlyginė trumpojo jungimo srovė (Iq): 50 kA
• Variklio galia AC-23A prie 400 V: 11 kW
• Variklio galia AC-23A prie 690 V: 15 kW
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Montavimas: paviršinis
• Apsaugos laipsnis: IP65
• Rankenos tipas: raudona/geltona rotacinė
• Užrakinimas: galima užrakinti iki 3 spynų
• Perjungimo kampas: 90°
• Prijungimas: varžtiniai gnybtai
• Standartai: IEC/EN 60947

Kam tinka

Šis jungiklis rekomenduojamas pramonės įmonėms, elektros skydų gamintojams ir techninės priežiūros specialistams, kuriems reikia patikimo pagrindinio jungiklio mašinų, konvejerių, siurblių ar kitų įrenginių maitinimo atjungimui. Dėl IP65 apsaugos jis tinka ir drėgnose ar dulkėtose patalpose.

Naudojimo patarimai

Montuodami jungiklį, įsitikinkite, kad paviršius yra lygus ir tvirtas. Prijunkite laidus prie varžtinių gnybtų pagal schemą, laikydamiesi nurodytų sukimo momentų. Prieš atlikdami bet kokius techninės priežiūros darbus, užrakinkite rankeną spyna ir patikrinkite, ar grandinė tikrai atjungta. Reguliariai apžiūrėkite jungiklį, ar nėra pažeidimų ar susidėvėjimo požymių.
