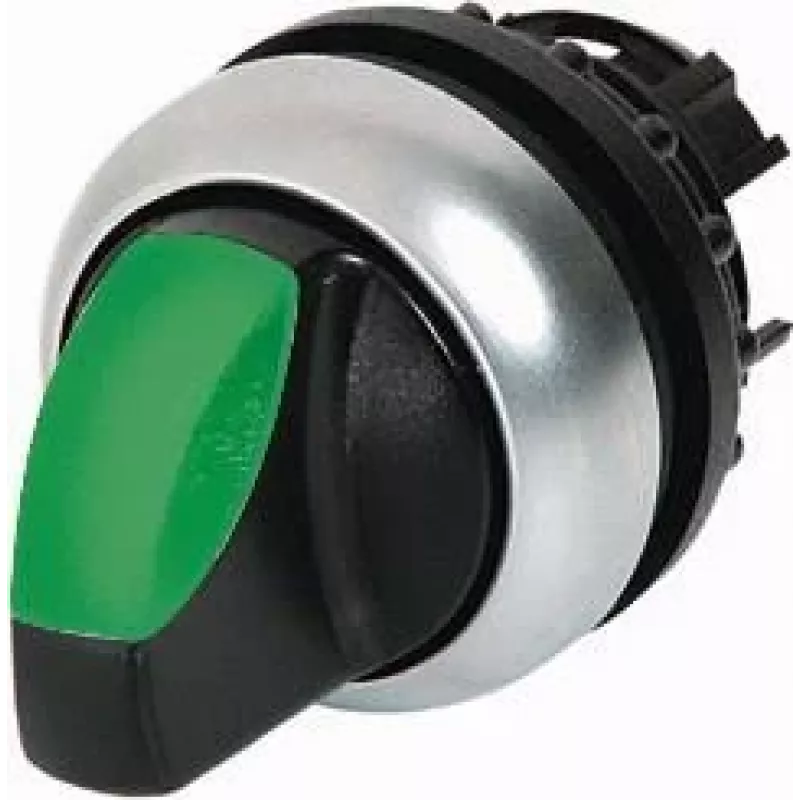

Eaton M22-WRLK3-G selektoriaus jungiklio pavara, 3 padėčių, fiksuojamoji, juoda, titano spalvos apvadas 216847

Valdymo pulto operatoriui reikia aiškaus, patikimo ir ilgaamžio perjungimo sprendimo. Eaton M22-WRLK3-G su trimis fiksuotomis padėtimis užtikrina tikslingą grandinės būsenų pasirinkimą net ir intensyvaus naudojimo sąlygomis.

Kodėl verta rinktis

• Trys fiksuotos padėtys leidžia valdyti kelias grandinės būsenas be papildomų mygtukų.
• Suderinama su Eaton M22 serijos kontaktų blokais (parduodami atskirai) – lankstus konfigūravimas.
• IP66 apsaugos klasė priekinėje dalyje atlaiko dulkes, drėgmę ir purvo patekimą.
• Mechaninis atsparumas viršija 1 000 000 perjungimų – ilgas tarnavimo laikas.
• Platus darbinės temperatūros diapazonas nuo -25 iki +70 °C.

Techniniai duomenys

• Gaminio tipas: selektoriaus jungiklio pavara
• Serija: Eaton M22
• Padėčių skaičius: 3
• Veikimo tipas: fiksuojamasis (su fiksacija)
• Pavaros tipas: rankenėlė / svirtis
• Pavaros spalva: juoda
• Apvado spalva: titano
• Montavimo angos skersmuo: 22,5 mm
• Perjungimo kampas: 2 x 45°
• Kontaktų blokų suderinamumas: M22 serijos kontaktų blokai (parduodami atskirai)
• Apšvietimas: neapšviesta
• Apsaugos klasė priekinėje dalyje: IP66
• Darbinė temperatūra: nuo -25 iki +70 °C
• Mechaninis ilgaamžiškumas: > 1 000 000 perjungimų
• Skydelio storio suderinamumas: 1–6 mm

Kam tinka

Ši pavara skirta pramoniniams valdymo skydams, mašinų valdymo pultams, automatizavimo sistemoms, kuriose reikalingas patikimas trijų padėčių perjungimas. Tinka inžinieriams, technikams ir priežiūros specialistams, projektuojantiems ar atnaujinantiems valdymo sprendimus su 22,5 mm montavimo angomis.

Kaip naudoti

Sumontuokite pavarą į 22,5 mm skersmens skydelio angą (skydelio storis 1–6 mm). Pritvirtinkite ją naudodami M22 serijos tvirtinimo elementus. Prijunkite reikiamus M22 kontaktų blokus (parduodami atskirai) pagal jūsų grandinės schemą. Pasirinkite vieną iš trijų fiksuotų padėčių sukdami rankenėlę 2 x 45° kampu. Prieš naudodami įsitikinkite, kad kontaktų blokai tinkamai užfiksuoti.

Patarimas: planuodami valdymo pultą, numatykite pakankamai vietos kontaktų blokams ir laidams. Fiksuotos padėtys užtikrina, kad pasirinkta būsena išliks net atleidus rankenėlę – tai patogu, kai operatorius turi atlikti kitus veiksmus. Reguliariai tikrinkite, ar pavara tvirtai laikosi skydelyje, ypač vibraciją keliančiose mašinose.
