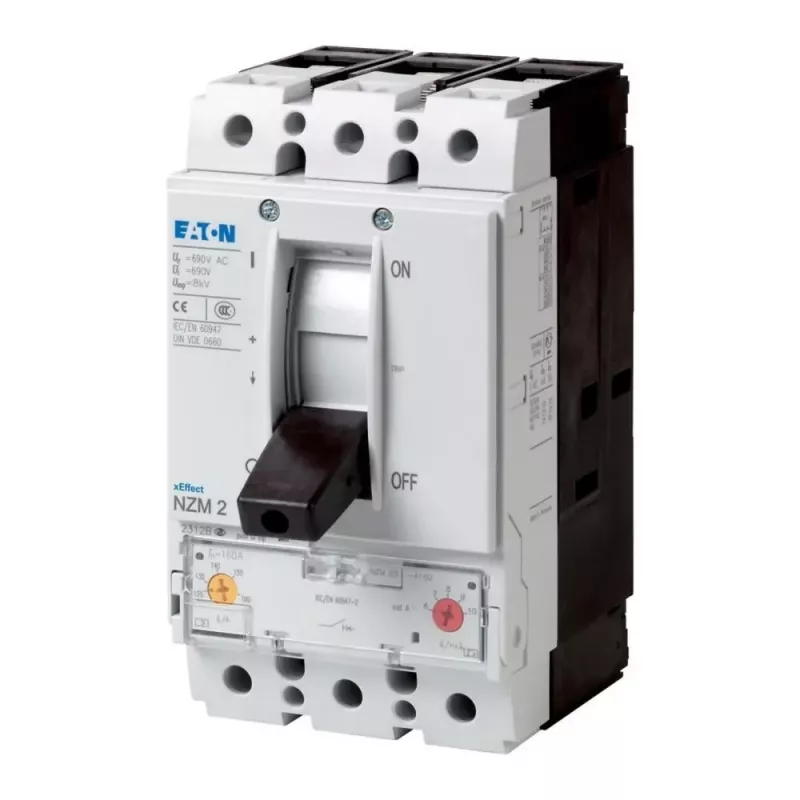

Eaton NZMN2-A16 3 polių automatinis jungiklis, 160 A, termomagnetinis, 50 kA 259092

Kai trijų fazių grandinėse reikia patikimos apsaugos iki 160 A, reguliuojamas termomagnetinis išjungiklis Eaton NZMN2-A16 užtikrina lankstumą ir ilgaamžiškumą. Šis 3 polių automatinis jungiklis su 50 kA pertraukimo galia esant 400/415 V AC yra skirtas profesionaliems montuotojams ir pramonės įmonėms, kuriose trumpojo jungimo srovės gali būti didelės.

Privalumai

• Didelė 50 kA pertraukimo galia – patikimai nutraukia trumpojo jungimo sroves.
• Reguliuojamas perkrovos atleidiklis (128–160 A) ir trumpojo jungimo atleidiklis (960–1600 A) leidžia tiksliai suderinti apsaugą su konkrečiu apkrovimu.
• Kompaktiškas dizainas – tinka standartiniams skirstymo skydams.
• Atitinka IEC/EN 60947 standartą.
• Varžtiniai gnybtai, tinkami kabelių antgaliams arba šynoms.

Kam skirta

• Pramoninėms elektros skirstymo sistemoms.
• Variklių valdymo centrams.
• Pastatų instaliacijoms, kuriose dideli trumpojo jungimo lygiai.

Pagrindinės specifikacijos

• Polių skaičius: 3
• Nominali srovė: 160 A
• Nominali darbinė įtampa: 400/415 V AC (maks. 690 V AC)
• Nominali izoliacijos įtampa: 1000 V
• Nominali impulsinė atsparumo įtampa: 8 kV
• Pertraukimo galia Icu/Ics esant 400/415 V AC: 50 kA
• Perkrovos atleidiklio reguliavimo diapazonas: 128–160 A (0,8–1,0 × In)
• Trumpojo jungimo atleidiklio reguliavimo diapazonas: 960–1600 A (6–10 × In)
• Montavimas: fiksuotas
• Prijungimas: varžtiniai gnybtai
• Apsaugos laipsnis: IP40 priekis, IP20 gnybtai
• Serija: NZM2
• Perjungimo galios klasė: S (Standartinė)

Naudojimas

Sumontuokite jungiklį fiksuotai skirstymo skydelyje. Prijunkite fazinius laidininkus prie viršutinių, o apkrovą – prie apatinių gnybtų. Nustatykite perkrovos atleidiklį pagal apsaugomo kabelio ar įrenginio nominalią srovę (pvz., 128 A, 140 A, 160 A). Trumpojo jungimo atleidiklį sureguliuokite pagal reikiamą selektyvumą (6–10 × In). Prieš įjungdami patikrinkite, ar visi varžtai tvirtai priveržti.

Rekomendacijos

Patikimai apsaugoti trifazes grandines iki 160 A – Eaton NZMN2-A16 siūlo reguliuojamą termomagnetinį išjungimą ir didelę pertraukimo galią, todėl tinka reiklioms pramoninėms aplinkoms. Rekomenduojame periodiškai tikrinti jungiklio būklę ir laikytis gamintojo nurodymų dėl techninės priežiūros.
