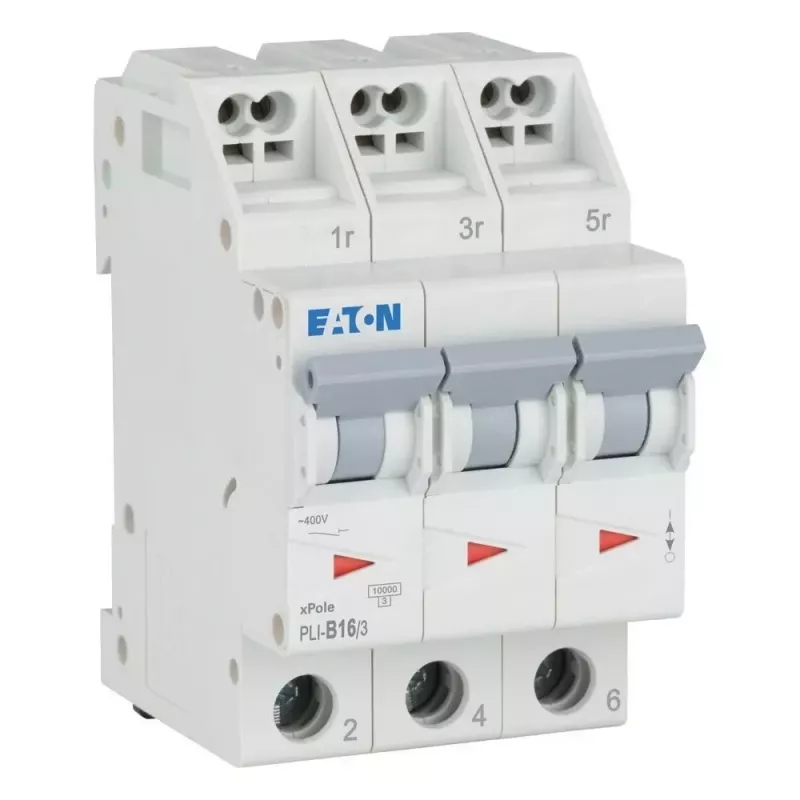

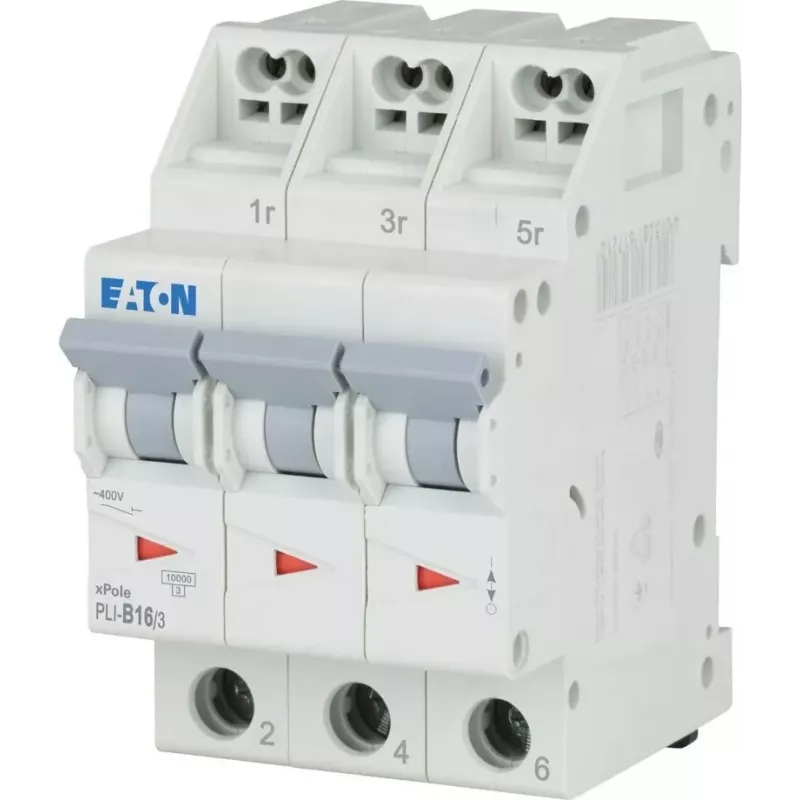

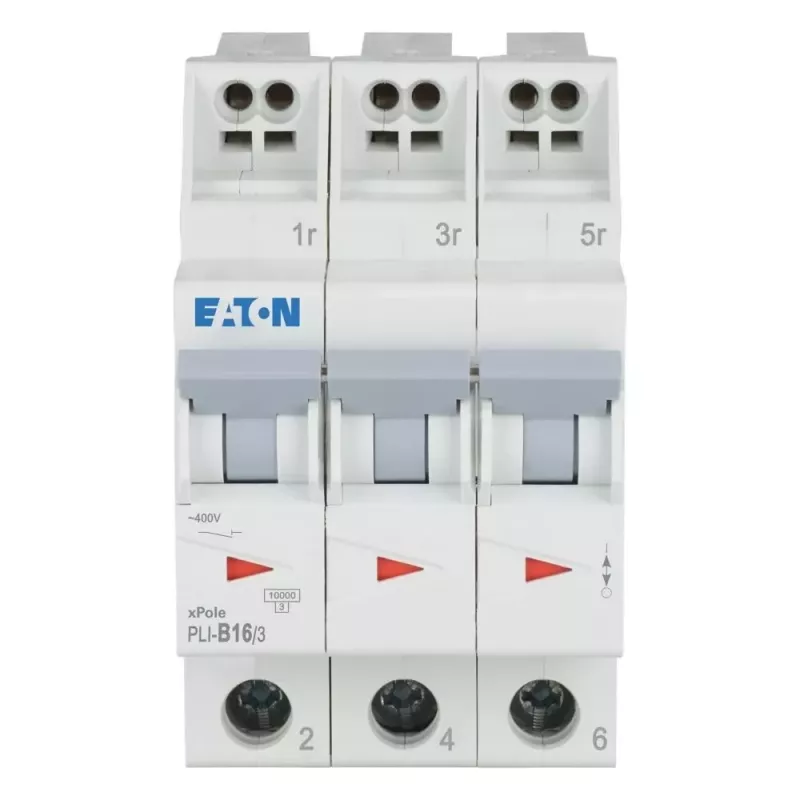

Eaton PLI-B16/3 B tipo 16 A 3 polių automatinis jungiklis 101314

Elektros inžinieriams ir montuotojams, projektuojantiems trifazes grandines, tenka rinktis komponentus, kurie užtikrintų patikimą apsaugą tiek nuo perkrovos, tiek nuo trumpojo jungimo. Eaton PLI-B16/3 yra būtent toks sprendimas – 16 A vardinės srovės, 3 polių automatinis jungiklis su B tipo charakteristika, skirtas apsaugoti grandines su vidutinėmis įjungimo srovėmis, pavyzdžiui, gyvenamosiose ir lengvosiose komercinėse patalpose.

Kodėl verta rinktis

• 16 A vardinė srovė ir 3 polių konfigūracija trifazėms grandinėms
• B tipo charakteristika: magnetinis atjungimas esant 3–5 kartus didesnei vardinei srovei
• 4,5 kA trumpojo jungimo atjungimo geba patikimai nutraukia gedimus
• Kompaktiškas DIN bėgio montavimas, 3 modulių plotis (52,5 mm)
• Platus darbinės temperatūros diapazonas nuo -25 iki +75 °C

Kasdienis naudojimas

PLI-B16/3 greitai sumontuojamas ant standartinio DIN bėgio, o varžtiniai gnybtai priima laidininkus nuo 1 iki 25 mm². Energijos ribojimo 3 klasė užtikrina efektyvų praleidžiamos energijos ribojimą trumpojo jungimo metu, mažindama apkrovą toliau esančiai įrangai. Priekinės dalies apsaugos laipsnis IP40 ir gnybtų apsauga IP20 užtikrina tinkamą saugą tipinėse skirstomosiose spintose.

Techninės specifikacijos

• Vardinė srovė: 16 A
• Polių skaičius: 3
• Atjungimo charakteristika: B tipo
• Vardinė įtampa: 230/400 V AC
• Vardinė trumpojo jungimo atjungimo geba (Icn): 4,5 kA
• Dažnis: 50/60 Hz
• Montavimo tipas: DIN bėgis
• Modulių plotis: 3 TE (52,5 mm)
• Energijos ribojimo klasė: 3
• Apsaugos laipsnis (gnybtai): IP20
• Apsaugos laipsnis (priekis): IP40
• Gnybtų tipas: varžtiniai
• Gnybtų talpa: 1–25 mm²
• Vardinė impulsinė atsparumo įtampa (Uimp): 4 kV
• Užterštumo laipsnis: 2
• Darbinės temperatūros diapazonas: -25 iki +75 °C
• Elektrinis ilgaamžiškumas: >10 000 ciklų
• Mechaninis ilgaamžiškumas: >20 000 ciklų

Pabaigai

Eaton PLI-B16/3 atitinka EN 60898-1 ir IEC 60898-1 standartus, užtikrindamas patikimą elektros instaliacijos apsaugą. Rekomenduojame periodiškai tikrinti jungiklio būklę ir laikytis vietinių elektros saugos taisyklių.
