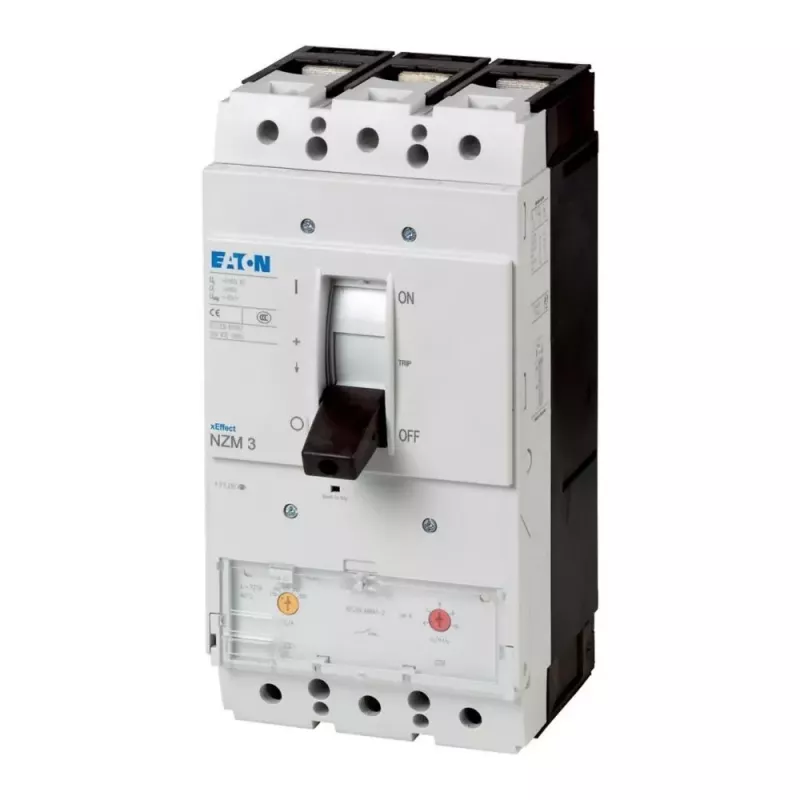

EATON NZMH3-A400 109674 3 polių 400A elektroninis automatinis jungiklis

Kai elektros skirstymo sistemoje reikia užtikrinti nepertraukiamą veikimą ir apsaugą net ir esant didžiausioms apkrovoms, EATON NZMH3-A400 yra sprendimas, kuriuo galite pasikliauti. Šis 3 polių automatinis jungiklis, skirtas 400 A vardinei srovei, pasižymi 50 kA ribine trumpojo jungimo išjungimo geba esant 400/415 V kintamajai įtampai ir elektronine atleidimo sistema, leidžiančia tiksliai reguliuoti apsaugos parametrus.

Apžvalga

NZMH3-A400 priklauso NZM3 serijai ir yra sukurtas stacionariam montavimui žemos įtampos skirstomuosiuose įrenginiuose. Atitinka IEC/EN 60947-2 standartą ir pasižymi aukšta perjungimo gebos klase (H). Elektroninis atleidimas (A-Release) leidžia tiksliai suderinti apsaugos parametrus pagal konkrečius apkrovos profilius, užtikrinant tiek saugumą, tiek veikimo tęstinumą.

Pagrindiniai privalumai

• Reguliuojama perkrovos apsauga nuo 160 A iki 400 A (0,4–1 × In)
• Reguliuojama trumpalaikė trumpojo jungimo apsauga nuo 240 A iki 4000 A (1,5–10 × Ir)
• Reguliuojama momentinė trumpojo jungimo apsauga nuo 800 A iki 4800 A (2–12 × In)
• Aukšta išjungimo geba: 50 kA esant 400/415 V kintamajai įtampai, 25 kA esant 690 V kintamajai įtampai
• Vardinė izoliacijos įtampa iki 1000 V ir atsparumo impulsinei įtampai vertė 8 kV

Techniniai duomenys

• Polių skaičius: 3
• Vardinė srovė (In): 400 A
• Vardinė darbinė įtampa (Ue): 690 V kintamoji
• Ribinė trumpojo jungimo išjungimo geba (Icu) esant 400/415 V kintamajai įtampai: 50 kA
• Ribinė trumpojo jungimo išjungimo geba (Icu) esant 690 V kintamajai įtampai: 25 kA
• Eksploatacinė trumpojo jungimo išjungimo geba (Ics): 100 % Icu
• Atleidimo tipas: elektroninis (A-Release)
• Montavimo būdas: stacionarus
• Jungimo tipas: varžtiniai gnybtai
• Standartas: IEC/EN 60947-2
• Atsparumo impulsinei įtampai vertė (Uimp): 8 kV
• Vardinė izoliacijos įtampa (Ui): 1000 V
• Apsaugos funkcijos: perkrova, trumpasis jungimas (su trumpalaikiu uždelsimu ir momentinis)
• Perjungimo gebos klasė: H (aukšta)
• Serija: NZM3 (xEffect)

Mūsų vertinimas

EATON NZMH3-A400 yra tvirtas ir universalus automatinis jungiklis, skirtas pramoninėms reikmėms, kurioms reikia didelės srovės valdymo ir tikslios apsaugos koordinacijos. Dėl reguliuojamo elektroninio atleidimo ir didelės išjungimo gebos jis yra patikimas pasirinkimas kritinėms elektros skirstymo sistemoms.
