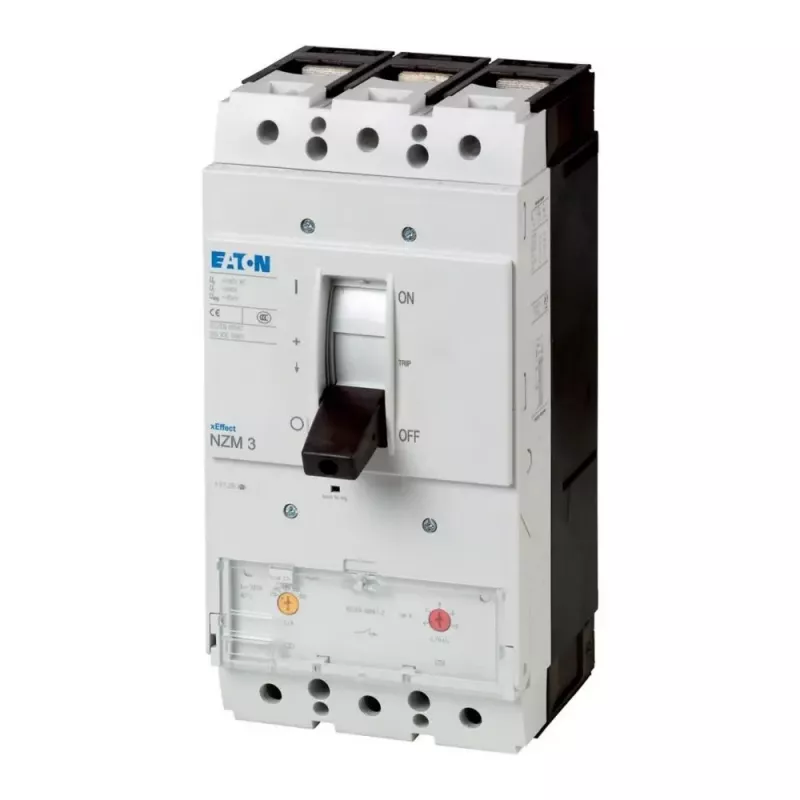

EATON NZMH3-A320 3 polių 320A elektroninis automatinis jungiklis

Elektros tinklų inžinieriams ir pramonės objektų techninės priežiūros specialistams, kurie negali sau leisti kompromisų dėl apsaugos patikimumo, EATON NZMH3-A320 yra sprendimas, sukurtas atlaikyti didžiausias apkrovas. Šis 3 polių automatinis jungiklis, kurio vardinė srovė siekia 320 A, užtikrina ne tik aukštą trumpojo jungimo atjungimo galią, bet ir lanksčius elektroninės apsaugos nustatymus, kuriuos galima pritaikyti prie konkrečių tinklo poreikių.

Kuo šis modelis išsiskiria

NZMH3-A320 sukurtas profesionalams, kuriems svarbus ne tik veikimas, bet ir galimybė tiksliai reguliuoti apsaugos parametrus. Elektroninis atpalaidavimas leidžia nustatyti apsaugą nuo perkrovos (Ir) nuo 128 A iki 320 A, o trumpojo jungimo delsa (Isd) reguliuojama nuo 2 iki 10×Ir. Tai reiškia, kad tą patį įrenginį galima pritaikyti įvairioms apkrovoms, užtikrinant selektyvumą ir išvengiant nereikalingų išjungimų.

Pagrindiniai privalumai

• Aukšta trumpojo jungimo atjungimo galia: 50 kA esant 400/415 V kintamajai įtampai, 30 kA esant 690 V.
• Visiškas eksploatacinis atjungimo pajėgumas (Ics = 100% Icu) – galima pakartotinai atjungti trumpuosius jungimus be žalos įrenginiui.
• Reguliuojama apsauga nuo perkrovos (Ir) ir trumpojo jungimo (Isd, Ii) leidžia optimizuoti apsaugą pagal tinklo charakteristikas.
• Atsparumas įtampos viršįtampiams: impulsinė įtampa 8 kV, izoliacijos įtampa 1000 V – tinka sudėtingoms pramoninėms aplinkoms.
• Atitinka IEC/EN 60947-2 standartą, užtikrinantį tarptautinį pripažinimą ir saugą.

Techniniai duomenys

• Serija: NZMH3
• Polių skaičius: 3
• Vardinė srovė (In): 320 A
• Atpalaidavimo tipas: elektroninis
• Vardinė darbinė įtampa (Ue): 690 V kintamoji
• Vardinė izoliacijos įtampa (Ui): 1000 V
• Vardinė impulsinė įtampa (Uimp): 8 kV
• Vardinė trumpojo jungimo atjungimo galia (Icu) esant 400/415 V: 50 kA
• Vardinė trumpojo jungimo atjungimo galia (Icu) esant 690 V: 30 kA
• Vardinė trumpojo jungimo eksploatacinė atjungimo galia (Ics): 100% Icu
• Perkrovos apsaugos reguliavimas (Ir): 128 - 320 A (0,4 - 1 x In)
• Trumpojo jungimo delsos reguliavimas (Isd): 2 - 10 x Ir
• Momentinės trumpojo jungimo apsaugos reguliavimas (Ii): 2 - 10 x In
• Montavimas: stacionarus
• Jungtys: varžtų gnybtai
• Standartas: IEC/EN 60947-2
• Apsaugos funkcijos: perkrova, trumpasis jungimas

Naudojimas

Jungiklis montuojamas į fiksuotą padėtį, o prijungimas atliekamas varžtų gnybtais. Prieš pradedant eksploataciją, būtina sureguliuoti apsaugos parametrus pagal tinklo apkrovas ir selektyvumo reikalavimus. Rekomenduojama periodiškai tikrinti nustatymus ir atlikti techninę priežiūrą, kad būtų užtikrintas ilgalaikis patikimas veikimas.

EATON NZMH3-A320 – tai aukščiausios klasės pasirinkimas pramoninėms aplikacijoms, kurioms reikia didelės atjungimo galios ir tikslios elektroninės apsaugos. Dėl reguliuojamų nustatymų ir tvirtos konstrukcijos jis užtikrina patikimą veikimą net ir atšiauriomis sąlygomis.
