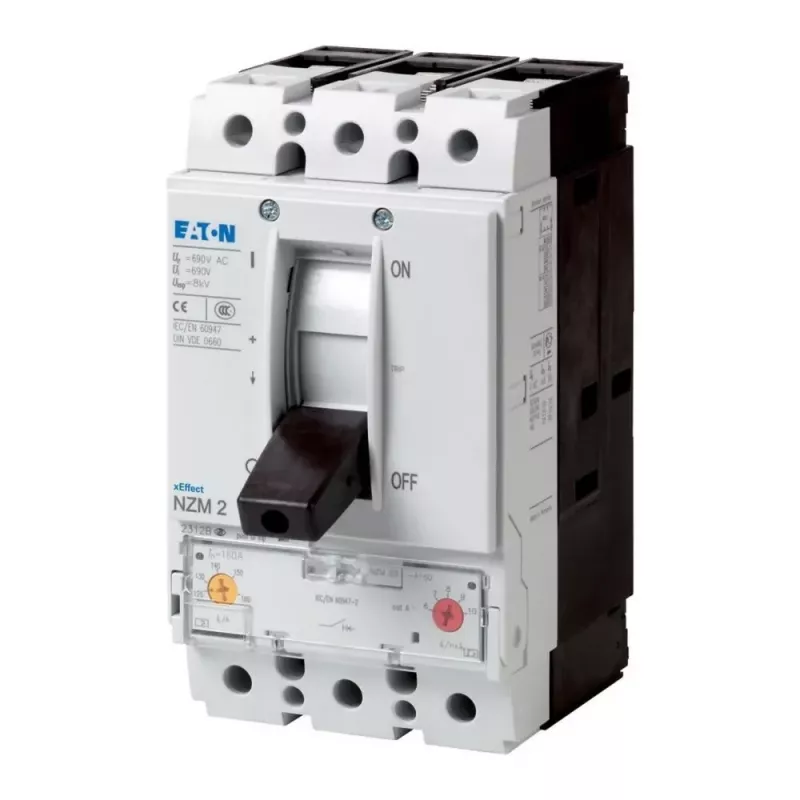

Eaton NZMH2-A40-BT-NA 3 polių 40A termomagnetinis automatinis jungiklis 107800

50 kA trumpojo jungimo atjungimo geba esant 400/415 V AC – tai parametras, kuris Eaton NZMH2-A40-BT-NA daro patikimu pasirinkimu pramoninėse skirstymo spintose, kur gedimo srovės gali būti didelės. Šis trijų polių automatinis jungiklis su termomagnetiniu atleidikliu užtikrina tiek perkrovos, tiek trumpojo jungimo apsaugą.

Kam skirtas

Skydų surinkėjams, techninės priežiūros inžinieriams ir pramonės elektrikams, kuriems reikia stacionaraus, varžtais jungiamo apsaugos įrenginio variklių maitinimo linijoms, skirstymo grandinėms arba kaip pagrindinio jungiklio funkcijai. Trijų polių konfigūracija tinka trifazėms sistemoms iki 690 V AC.

Pagrindinės savybės

• Termomagnetinis atleidiklis (BT) užtikrina perkrovos apsaugą (reguliuojama 32–40 A) ir trumpojo jungimo apsaugą (fiksuota 240–400 A, 6–10 × In).
• Didelė atjungimo geba: 50 kA esant 400/415 V AC, 65 kA esant 230/240 V AC – saugumas esant sunkiems gedimams.
• Vardinė darbinė įtampa iki 690 V AC, izoliacijos įtampa 690 V, impulsinė atsparumo įtampa 6 kV.
• NZM2 korpuso dydis, kompaktiška konstrukcija, skirta montuoti ant DIN bėgelio arba varžtais.
• Atitinka IEC/EN 60947-2, tinka pasaulinėms pramoninėms reikmėms.

Specifikacijos

• Polių skaičius: 3
• Vardinė srovė: 40 A
• Perkrovos atleidiklio nustatymo diapazonas: 32–40 A
• Trumpojo jungimo atleidiklio nustatymas: 240–400 A (6–10 × In)
• Vardinė darbinė įtampa: iki 690 V AC
• Vardinė izoliacijos įtampa: 690 V
• Vardinė impulsinė atsparumo įtampa: 6 kV
• Atjungimo geba esant 400/415 V AC: 50 kA
• Atjungimo geba esant 230/240 V AC: 65 kA
• Standartas: IEC/EN 60947-2
• Montavimo tipas: stacionarus, varžtinis
• Jungties tipas: varžtiniai gnybtai
• Perjungimo gebos klasė: H (aukšta)

Naudojimo patarimai

Renkantis automatinį jungiklį, patikrinkite, ar trumpojo jungimo srovė įrengimo vietoje neviršija jungiklio Icu. Variklių grandinėms atsižvelkite į paleidimo srovę ir, jei reikia, pakoreguokite momentinį atleidiklį. Visada laikykitės vietinių elektros instaliacijos taisyklių ir užtikrinkite tinkamą varžtinių gnybtų priveržimo momentą.

Patarimas: montuodami šį jungiklį, naudokite kalibruotą veržliaraktį ir gamintojo nurodytą priveržimo momentą – tai prailgins įrenginio tarnavimo laiką ir užtikrins patikimą kontaktą.
