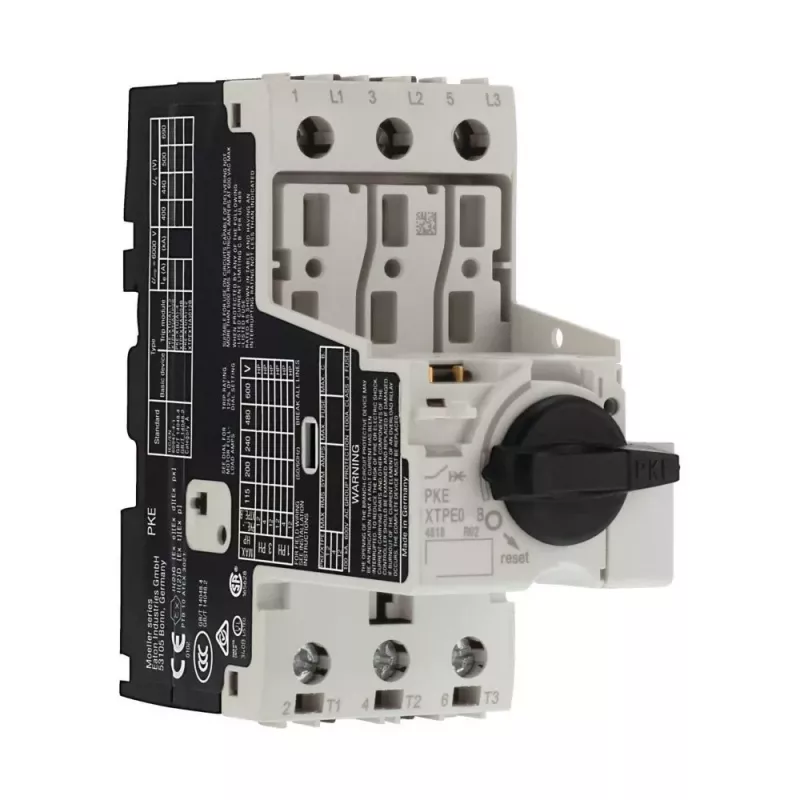

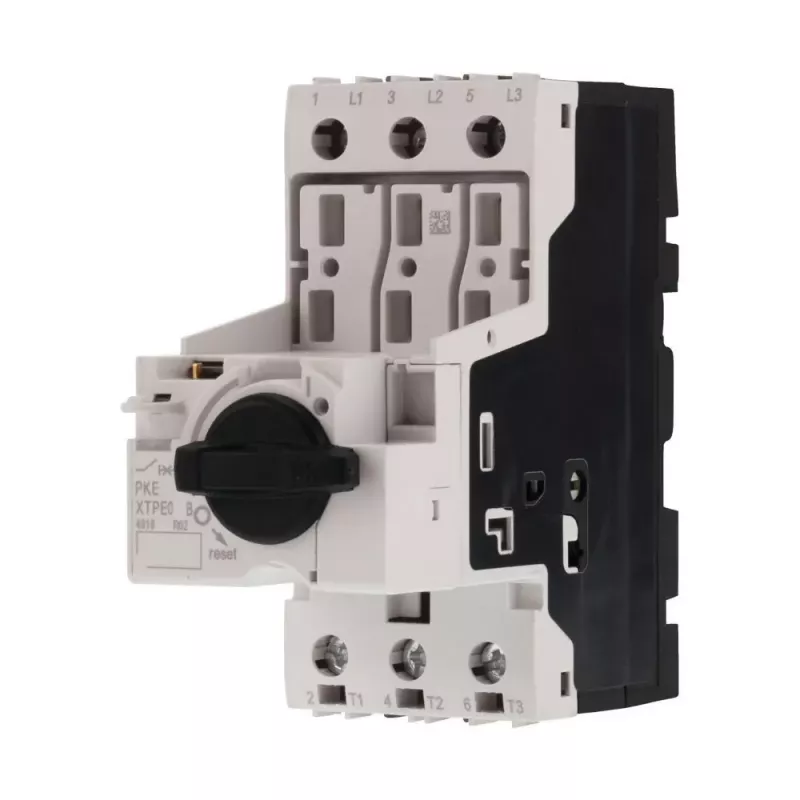

Eaton PKE12 elektroninis variklio apsaugos automatinis jungiklis 0,3-12 A, 3 polių, IP20

Kai trijų fazių varikliai dirba kintama apkrova, apsauga nuo perkrovos ir trumpojo jungimo turi būti tiksliai sureguliuota. Eaton PKE12 – tai elektroninis variklio apsaugos automatinis jungiklis, kurio srovės nustatymo diapazonas nuo 0,3 iki 12 A leidžia tiksliai priderinti prie variklio vardinės srovės. Elektroninis išjungiklis užtikrina patikimą apsaugą ir fazių gedimo jautrumą, o kompaktiškas 3 polių korpusas lengvai montuojamas ant standartinės DIN bėgelio.

Privalumai, svarbūs profesionalams

• Platus reguliavimo diapazonas 0,3–12 A – vienas įrenginys pakeičia kelis šiluminius perkrovos reles.
• Elektroninė apsauga užtikrina didelį tikslumą ir stabilumą net esant temperatūros svyravimams.
• Didelė trumpojo jungimo pertraukimo galia (100 kA esant 400 V AC) – patikima net ir didelės galios sistemose.
• Fazių gedimo jautrumas padeda išvengti variklio pažeidimų dėl fazės praradimo.
• Kompaktiškas 3 polių korpusas taupo vietą skydelyje.
• Paprastas reguliavimas suktuku ir patikimi varžtiniai gnybtai.

Kam skirta

Šis įrenginys skirtas mašinų gamintojams, skydų surinkėjams ir pramonės įmonių elektrikams, kuriems reikia patikimos variklių apsaugos. Jis puikiai tinka siurblių, ventiliatorių ir kitų mechanizmų, dirbančių kintama apkrova, apsaugai. Taip pat tinka kaip modernus pakaitalas tradiciniams šiluminiams-magnetiniams variklių apsaugos jungikliams.

Pagrindinės specifikacijos

• Srovės nustatymo diapazonas: 0,3–12 A
• Vardinė darbinė srovė: 12 A
• Vardinė darbinė įtampa: 690 V AC
• Polių skaičius: 3
• Apsaugos klasė: IP20
• Trumpojo jungimo pertraukimo galia esant 400 V AC: 100 kA
• Montavimas: DIN bėgelis / varžtinis tvirtinimas
• Aplinkos darbinė temperatūra: nuo -25 iki +55 °C

Naudojimas

Įrenginys montuojamas ant DIN bėgelio arba tvirtinamas varžtais. Srovės nustatymas atliekamas suktuku, atsižvelgiant į variklio vardinę srovę. Prijungus maitinimo ir variklio laidus prie varžtinių gnybtų, užtikrinama patikima apsauga. Papildomi pagalbiniai kontaktai gali būti prijungti signalizacijai ar nuotoliniam valdymui.

Atitiktis standartams

Eaton PKE12 atitinka IEC/EN 60947-4-1 ir IEC/EN 60947-2 standartus. Tai bazinis įrenginys be pagalbinių kontaktų – priedai įsigyjami atskirai.

Patarimas: prieš montuodami įsitikinkite, kad nustatyta srovė atitinka variklio vardinę srovę, nurodytą techniniame pase. Reguliariai tikrinkite jungiklio būklę ir gnybtų priveržimą – tai prailgins įrenginio tarnavimo laiką ir užtikrins saugų darbą.
