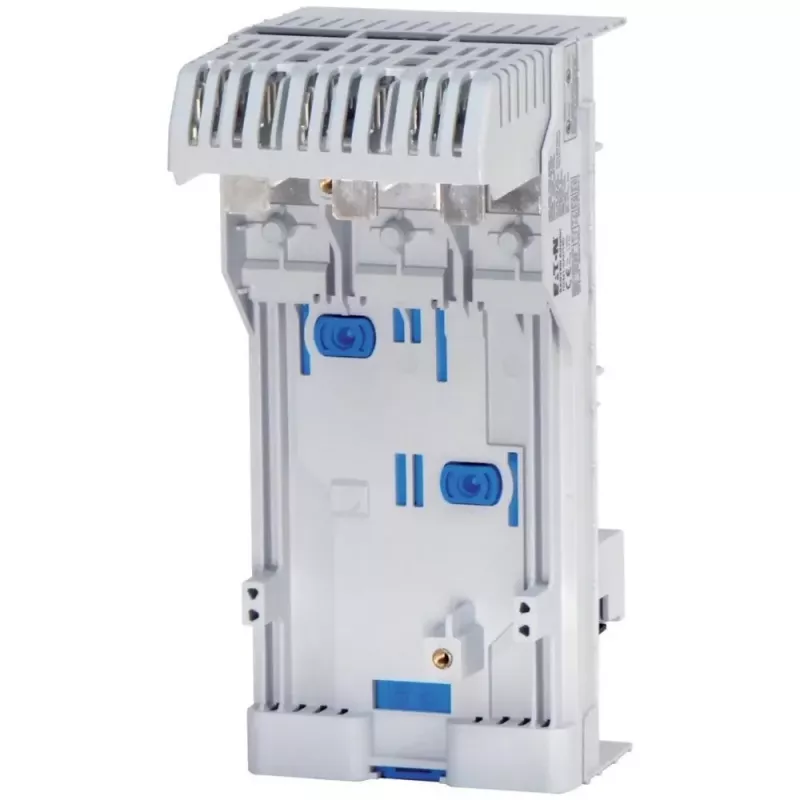

Eaton NZM1-XAD160 šynų adapteris, 160 A, 690 V, 60 mm sistema 104554

Skydų surinkėjams ir pramoninių elektros skirstymo sistemų projektuotojams, kuriems svarbus montavimo greitis ir ilgaamžiškumas, skirtas Eaton NZM1-XAD160 šynų adapteris užtikrina patikimą NZM1 serijos automatinių jungiklių prijungimą prie 60 mm šynų sistemos. Tiesiog užspaudžiamas ant šynos be papildomų varžtų – taip sutaupoma brangaus laiko gamyboje.

Privalumai

Montavimas be įrankių: adapteris tiesiog užfiksuojamas ant šynos, o jungiklis prie jo tvirtinamas varžtiniu gnybtu. Korpusas pagamintas iš savaime užgęstančio termoplastiko, o kontaktai – iš vario, todėl adapteris atlaiko intensyvų naudojimą pramoninėse elektros skirstymo sistemose. 160 A vardinė srovė ir 690 V AC darbinė įtampa leidžia jį naudoti įvairiose aukštos įtampos grandinėse.

Tinka

• Pramoniniams skirstomiesiems ir valdymo skydams
• Elektros skirstymo sistemoms su 60 mm šynomis
• Eaton NZM1 serijos automatiniams jungikliams iki 160 A

Pagrindinės specifikacijos

• Vardinė srovė: 160 A
• Vardinė darbinė įtampa: 690 V AC
• Šynų sistema: 60 mm, storis 5 arba 10 mm
• Prijungimas: užspaudžiamas ant šynos, varžtinis gnybtas prietaisui
• Darbinė temperatūra: nuo -25 °C iki +70 °C

Naudojimas

Adapteris skirtas tvirtinti prie 60 mm pločio šynos, kurios storis 5 arba 10 mm. Prieš montuodami įsitikinkite, kad šyna atitinka šiuos matmenis. Vienam poliui prijungti reikia vieno adapterio, todėl trifazėms sistemoms reikės trijų dalių. Sumontavę patikrinkite, ar jungiklis tvirtai laikosi ir ar kontaktai tinkamai suspausti.

Patarimas: prieš užsakydami patikrinkite savo šynų sistemos matmenis ir NZM1 jungiklio suderinamumą. Jei šyna storesnė nei 10 mm, adapteris netiks. Sandėliuodami laikykite sausose patalpose, kad išvengtumėte korozijos.
