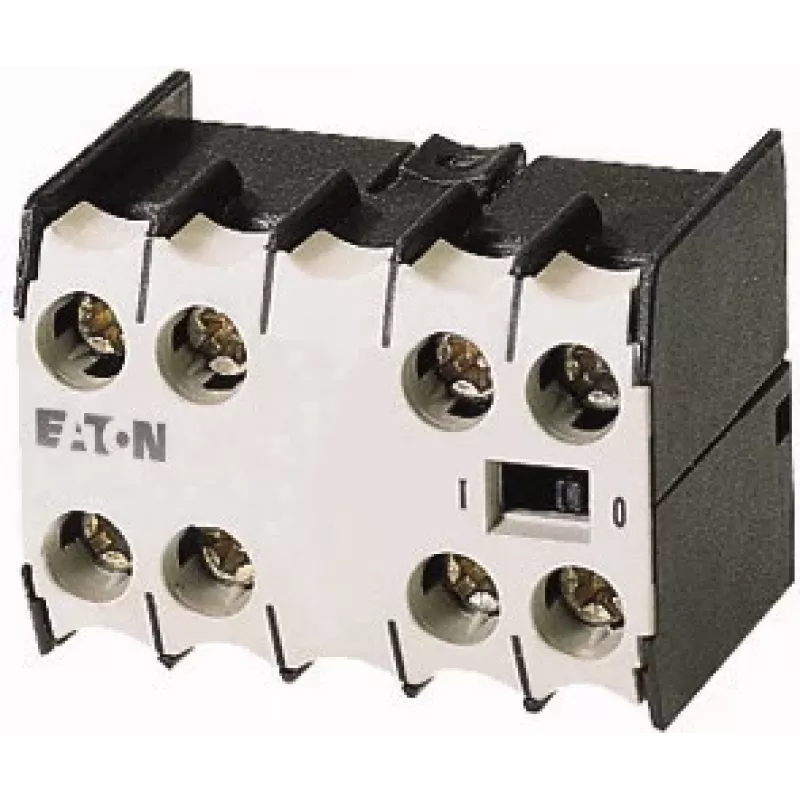

Eaton DILM pagalbinis kontaktų blokas 1NO+1NC, šoninis montavimas, 049823

Valdymo grandinėse dažnai trūksta papildomų kontaktų, kai reikia perduoti signalą ar užtikrinti blokavimą. Eaton DILM pagalbinis kontaktų blokas 049823 išsprendžia šią problemą – jis tvirtinamas prie šono ir suteikia vieną normaliai atvirą (NO) bei vieną normaliai uždarą (NC) kontaktą, nereikalaujant papildomų laidų.

Privalumai

• Šoninis montavimas prie DILM7–DILM32 kontaktorių
• 1 NO + 1 NC kontaktų konfigūracija
• Sraigtiniai gnybtai patikimam sujungimui
• Nominali izoliacijos įtampa 690 V
• Darbinė srovė 4 A esant AC-15 230 V

Kasdienis naudojimas

Blokas tvirtinamas tiesiai prie kontaktoriaus, taip taupoma skydo erdvė ir supaprastinamas montavimas. Sraigtiniai gnybtai priima kietuosius arba lanksčiuosius laidininkus nuo 0,75 iki 2,5 mm², o IP20 gnybtų apsauga tinka standartiniams pramoniniams skydams.

Techninės specifikacijos

• Produkto tipas: Pagalbinis kontaktų blokas
• Montavimas: Šoninis
• Kontaktai: 1 NO + 1 NC (iš viso 2)
• Suderinamumas: Eaton DILM kontaktoriai (DILM7–DILM32)
• Gnybtų tipas: Sraigtiniai
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Nominali darbinė srovė (AC-15, 230 V): 4 A
• Nominali darbinė srovė (DC-13, 220 V): 1 A
• Apsaugos laipsnis (gnybtai): IP20
• Apsaugos laipsnis (priekis): IP00
• Standartai: IEC/EN 60947-5-1
• Aplinkos darbinė temperatūra: nuo -25 iki +60 °C
• Prijungimo galimybė (kieti/lankstūs): 1 x (0,75–2,5) mm², 2 x (0,75–2,5) mm²
• Prijungimo galimybė (smulkialaidžiai su įvore): 1 x (0,75–2,5) mm², 2 x (0,75–2,5) mm²
• Serija: DILM

Paskutinė pastaba

Sukurta pramoninio valdymo programoms – šis kontaktų blokas užtikrina patikimą pagalbinį perjungimą Eaton DILM kontaktoriams.
