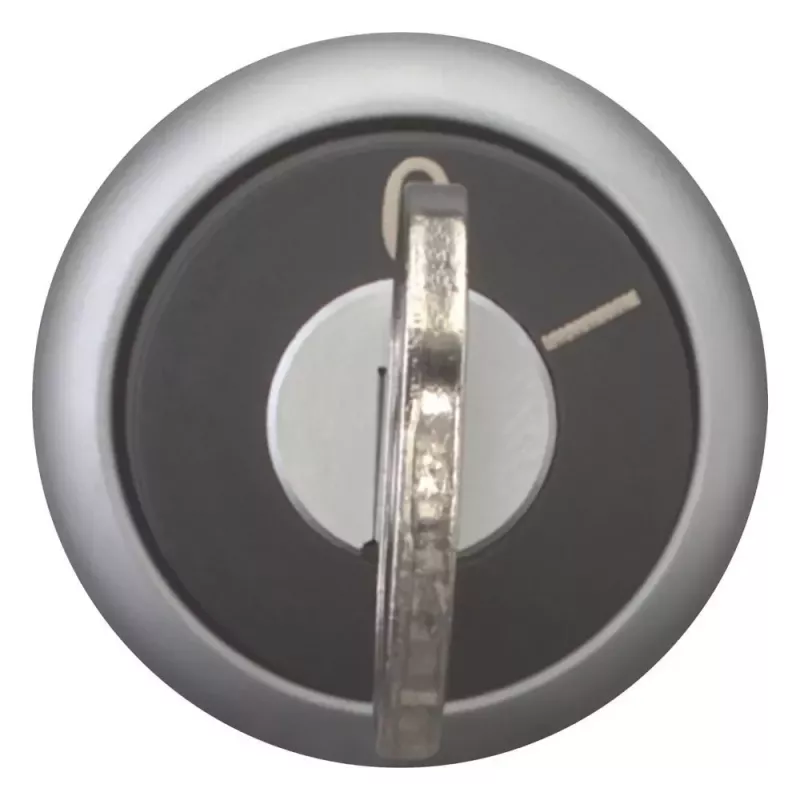

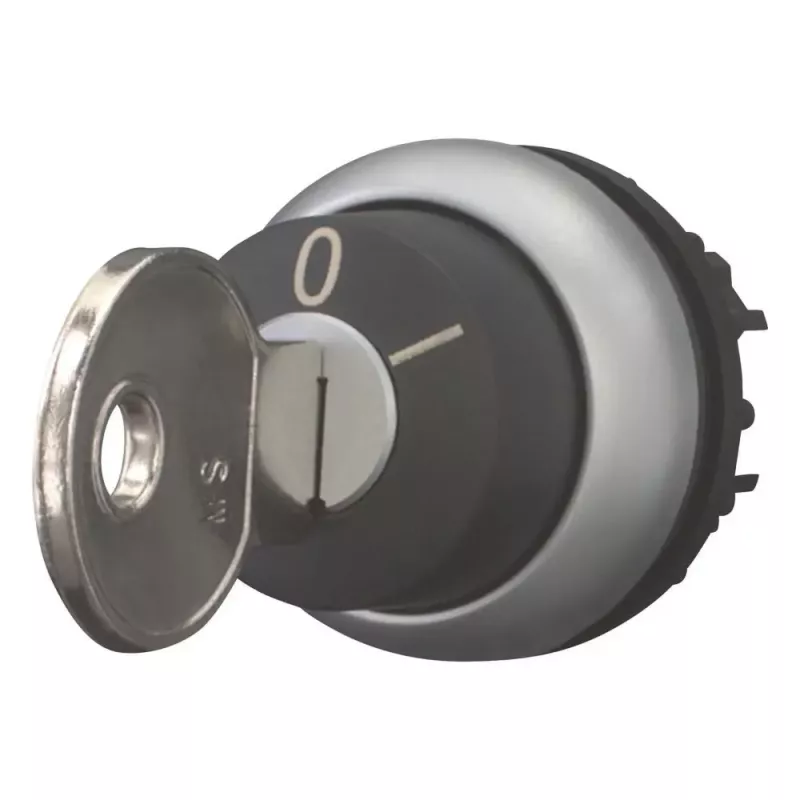

Eaton M22-WRS-MS2 raktinis perjungiklis, 2 padėtys, fiksuojamas, titano spalvos priekinis žiedas, MS2 raktas, 22,5 mm montavimas 111778

Metalinis titano spalvos priekinis žiedas ir raktas, kurį galima ištraukti tik išjungus – tai iš karto pastebi kiekvienas, kuriam tenka projektuoti ar eksploatuoti pramoninius valdymo pultus. Eaton M22-WRS-MS2 raktinis perjungiklis sukonstruotas taip, kad atsitiktinis perjungimas būtų neįmanomas, o prieiga prie režimų liktų tik įgaliotiems darbuotojams.

Kodėl verta rinktis

• Raktinis valdymo elementas su 2 padėtimis ir 90° perjungimo kampu
• Fiksuojamas (latching) veikimas – grandinės būsena išlieka, kol raktas pasukamas iš naujo
• Raktą galima ištraukti tik 0 (išjungtoje) padėtyje – apsaugo nuo netyčinio įjungimo
• Metalinis priekinis žiedas titano spalvos – atsparus mechaniniam poveikiui ir ilgaamžis
• Apsaugos klasė IP66, IP67 ir IP69K – tinka plovimo zonoms, lauko sąlygoms ir dulkėtoms patalpoms
• Pridedami du MS2 raktai; kontaktų blokai užsakomi atskirai

Kam tinka

Šis perjungiklis skirtas valdymo pultams, kuriuose režimo perjungimas ar prieiga turi būti ribojama. Tipinės sritys – maisto pramonės įrenginiai, plovyklos, lauko automatika, mašinų valdymo skydai, kuriuose dirba keli operatoriai ir būtina aiški atsakomybė. Fiksuojamas veikimas užtikrina, kad sistema negalės likti aktyvi be operatoriaus žinios, o raktas ištraukiamas tik išjungus – tai papildomas saugos barjeras.

Techniniai duomenys

• Serija: M22
• Valdymo elemento tipas: raktinis perjungiklis
• Padėčių skaičius: 2
• Perjungimo kampas: 90°
• Veikimo tipas: fiksuojamas (latching)
• Rakto ištraukimo padėtis: 0 (išjungta)
• Rakto tipas: MS2
• Pridedamų raktų skaičius: 2
• Montavimo skersmuo: 22,5 mm
• Priekinio žiedo spalva: titano
• Priekinio žiedo medžiaga: metalas
• Kontaktų blokai pridedami: ne (tik valdymo elementas)
• Aplinkos darbinė temperatūra: nuo -25 iki +70 °C
• Mechaninis ilgaamžiškumas: > 0,5 x 10^6 operacijų
• Standartai: IEC/EN 60947, VDE 0660

Naudojimas

Montuojamas į standartinę 22,5 mm skylę valdymo pulto priekinėje plokštėje. Norint užbaigti perjungimo funkciją, reikia papildomai įsigyti Eaton M22 kontaktų blokus – jie montuojami už priekinės plokštės. Rekomenduojama naudoti tik originalius MS2 raktus, kad būtų išlaikytas apsaugos lygis.

Priežiūra ir patarimai

Reguliariai tikrinkite, ar raktas lengvai pasukamas ir ar kontaktų blokai tvirtai laikosi. Valydami naudokite tik švelnias priemones, netrinkite metalinių šepečių – taip išsaugosite titano spalvos žiedą ir apsaugos klasę. Jei įrenginys veikia lauke arba plovimo zonoje, periodiškai patikrinkite tarpines, kad išliktų IP66/IP67/IP69K apsauga.
