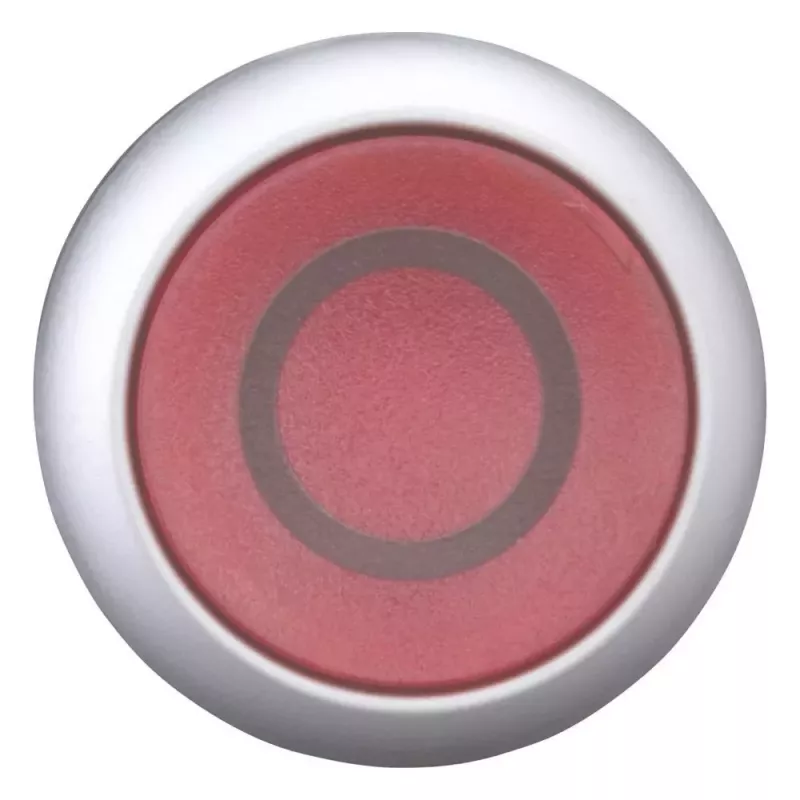

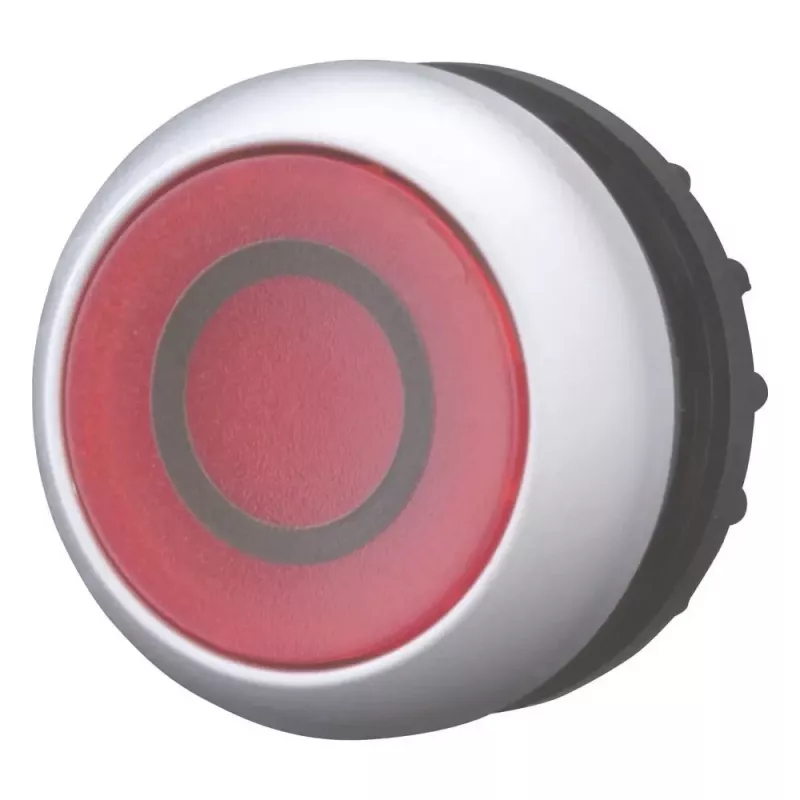

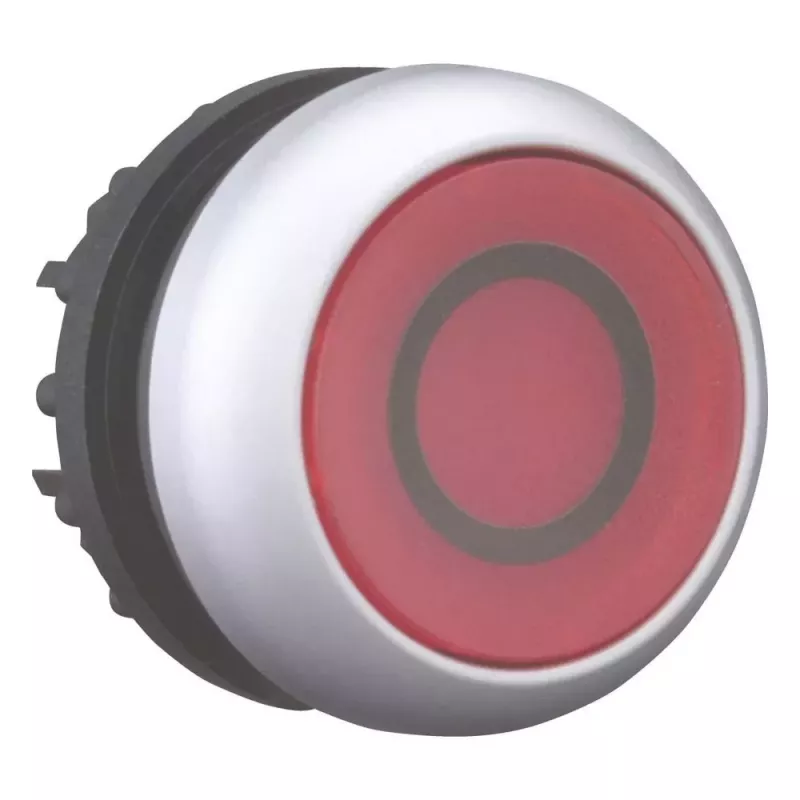

Eaton M22-DL-R-X0 spaudžiamasis mygtukas su plokščiu aktuatoriumi, raudonas, metaliniu apvadu, 22,5 mm 216936

Mechaninė patikimumo riba – daugiau nei 5 milijonai operacijų. Tai vienas iš svarbiausių rodiklių, leidžiančių Eaton M22-DL-R-X0 spaudžiamąjį mygtuką priskirti prie ilgaamžių pramoninės automatikos sprendimų. Šis plokščias aktuatorius su raudonu mygtuku ir titano spalvos metaliniu apvadu sukurtas darbui reikliose valdymo sistemose, kur svarbus ne tik funkcinis patikimumas, bet ir estetinis vientisumas.

Privalumai profesionalams

• Plokščia konstrukcija sumažina atsitiktinio paspaudimo riziką – ypač svarbu, kai valdymo pultas yra intensyvaus naudojimo zonoje.
• Metalinis (titano spalvos) apvadas užtikrina didesnį atsparumą smūgiams ir cheminėms medžiagoms nei standartiniai plastikiniai apvadai.
• Modulinė M22 serija leidžia lanksčiai konfigūruoti valdymo pultą: aktuatorius sujungiamas su M22-Kxx kontaktų blokais (parduodami atskirai), kad būtų gautas reikiamas kontaktų skaičius.
• Aukštas priekinės dalies apsaugos lygis – IP66, IP67, IP69K ir NEMA 4X, 13 – garantuoja patikimą veikimą net esant dulkėms, vandens srovėms ar aukšto slėgio plovimui.
• Platus darbinės temperatūros diapazonas nuo -25 iki +70 °C leidžia naudoti tiek šaltose, tiek karštose gamybos patalpose.

Kam skirtas

Eaton M22-DL-R-X0 – tai sprendimas mašinų gamintojams, sistemų integratoriams ir techninės priežiūros specialistams, kurie projektuoja ar atnaujina valdymo pultus. Jis puikiai tinka maisto pramonėje, chemijos įrenginiuose, metalo apdirbimo staklėse ir bet kurioje kitoje aplinkoje, kur reikalingas patikimas, hermetiškas ir ilgaamžis valdymo elementas su aiškia raudona spalva, žyminčia sustabdymo arba kritinę funkciją.

Kaip naudoti

Montuojamas į standartinę 22,5 mm skersmens angą valdymo pulto priekinėje plokštėje. Aktuatorius yra nešviečiantis, momentinio veikimo (su spyruokliniu grįžimu), todėl elektriniam perjungimui būtinai reikalingas atskiras kontaktų blokas (M22-Kxx). Prijungus kontaktų bloką, galima suformuoti normaliai atvirą arba normaliai uždarą kontaktą. Dėl modulinės sandaros lengvai derinamas su kitais M22 serijos elementais – šviesos indikatoriais, perjungikliais ar avarinio sustabdymo mygtukais.

Pagrindinės specifikacijos

• Gaminio tipas: spaudžiamasis mygtukas (aktuatorius)
• Aktuatoriaus tipas: plokščias
• Veikimo režimas: momentinis (spyruoklinis grįžimas)
• Mygtuko spalva: raudona
• Apvado medžiaga: metalas (titano spalvos)
• Montavimo skersmuo: 22,5 mm
• Serija: Eaton M22
• Apšvietimas: nešviečiantis
• Apsaugos klasė (priekinė dalis): IP66, IP67, IP69K
• NEMA klasė (priekinė dalis): NEMA 4X, 13
• Darbinė temperatūra: -25 … +70 °C
• Sandėliavimo temperatūra: -40 … +80 °C
• Mechaninis ilgaamžiškumas: > 5 mln. operacijų
• Suderinamumas: M22-Kxx kontaktų blokai (parduodami atskirai)
• Atitinka standartus: IEC/EN 60947, VDE 0660
• Korpuso medžiaga: plastikas (aktuatorius), metalas (apvadas)
• Konstrukcija: modulinė
• Priekinio žiedo spalva: titano
• RoHS: taip

Pastaba

Rekomenduojame visada turėti atsarginių M22-Kxx kontaktų blokų – tai leidžia greitai pakeisti sugedusį elementą nepertraukiant gamybos. Montuodami aktuatorių, įsitikinkite, kad pulto plokštės storis atitinka M22 serijos reikalavimus, o tarpinė tinkamai izoliuoja angą, kad būtų pasiektas deklaruojamas IP lygis.
