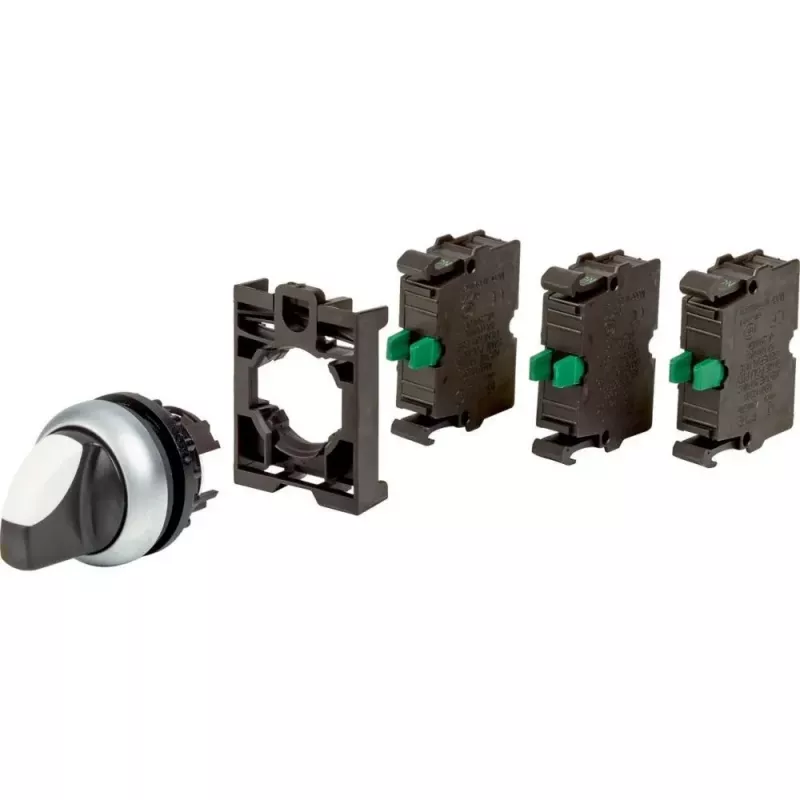

Eaton M22-WRK-3K10-BVP 3 padėčių fiksuojamasis perjungiklis, juoda rankenėlė, plastikinis priekinis žiedas 110923

Kai valdymo pultuose reikia nustatyti darbo režimą ir jį išlaikyti nepaisant vibracijos ar netyčinio prisilietimo, sprendimas turi būti mechaniškai patikimas. Eaton M22-WRK-3K10-BVP – tai 3 padėčių fiksuojamasis perjungiklis su juoda rankenėle ir plastikiniu priekiniu žiedu, skirtas montuoti į 22,5 mm skersmens angas. Jis tinka konvejerių valdymui, pakavimo mašinoms ir variklių valdymo grandinėms, kur reikia pasirinkti ir išlaikyti nustatytą veikimo režimą.

Pagrindinės specifikacijos

• Serija: M22
• Padėčių skaičius: 3
• Veikimo tipas: fiksuojamasis (su fiksacija)
• Perjungimo kampas: 2 x 45°
• Pavaros tipas: rankenėlė / trumpa svirtis
• Pavaros spalva: juoda
• Priekinio žiedo medžiaga: plastikas
• Priekinio žiedo spalva: juoda
• Montavimo skersmuo: 22,5 mm
• Kontaktų konfigūracija: 1 normaliai atviras (NO)
• Apsaugos klasė (priekinė dalis): IP66
• Prijungimo tipas: varžtiniai gnybtai
• Nominali izoliacijos įtampa (Ui): 500 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Aplinkos darbinė temperatūra: nuo -25 iki +70 °C
• Mechaninis ilgaamžiškumas: > 0,5 mln. operacijų
• Standartai: IEC/EN 60947, VDE 0660

Kodėl verta rinktis

M22 serija – modulinė sistema, todėl šį perjungiklį galima derinti su kitais Eaton kontaktų blokais ir priedais. Juodas plastikinis priekinis žiedas ir rankenėlė užtikrina aiškų, ilgaamžišką valdymo sąsają, o IP66 apsauga priekinėje dalyje tinka plovimo ar dulkėtoms aplinkoms.

Tipinės naudojimo sritys

• Režimo parinkimas pramoninėse mašinose
• Rankinis perjungimas valdymo pultuose
• Variklių valdymo grandinės, kuriose reikia fiksuoto kontakto

Svarbu žinoti

Perjungiklis skirtas montuoti į skydą per 22,5 mm angą. Varžtiniai gnybtai leidžia patikimai prijungti laidus. Fiksuojamasis veikimas reiškia, kad perjungiklis lieka pasirinktoje padėtyje, kol rankiniu būdu pakeičiamas.

Patarimas: montuodami į skydą palikite pakankamai vietos rankenėlės sukimuisi ir užtikrinkite, kad priekinis žiedas tvirtai priglustų prie skydo paviršiaus – taip išlaikysite IP66 apsaugą. Periodiškai patikrinkite varžtinių gnybtų priveržimą, ypač po ilgesnio mašinos veikimo vibracijos sąlygomis.
